ENTRETIEN
3-28
powermax30
Service manuel
L
Fil brun
N
Fil bleu
8. Faire passer les fils en les tirant dans le serre-câble ou dans le trou du couvercle d’extrémité pour enlever
l’ancien cordon d’alimentation.
9. Si l’on a un serre-câble neuf, faire glisser les fils sur le cordon d’alimentation neuf et faire passer les fils du
cordon d’alimentation neuf par le trou du couvercle d’extrémité. Si le vieux serre-câble est toujours en place,
faire passer les fils dans celui-ci.
10. Faire glisser l’écrou du serre-câble sur les fils et le visser au serre-câble de l’intérieur du couvercle d’extrémité.
11. Appuyer sur le connecteur pour le fil noir sur le contact sur le côté supérieur gauche de l’interrupteur
d’alimentation.
12. Appuyer sur le connecteur du fil blanc sur le contact à la partie supérieure droite de l’interrupteur
d’alimentation.
13. Visser le fil de terre vert au dissipateur thermique avec un réglage du couple de 17,28 kg cm.
14. Placer les fils dans le support sur le côté du couvercle d’extrémité puis à l’écart du circuit imprimé
d’alimentation. Une fois que les fils sont en place, serrer l’écrou de retenue du serre-câble.
15. Replacer ou repositionner le couvercle d’extrémité. S’assurer que le trou de vis dans la pince de masse est
aligné sur les trous de vis dans le couvercle d’extrémité et la source de courant.
16. En prenant garde de ne pas pincer les fils, replacer la barrière Nomex et faire coulisser le capot sur la source
de courant pour le remettre en place. S’assurer que les bords inférieurs sont dans les rails. Positionner la
poignée sur les orifices à la partie supérieure du capot, puis utiliser les 2 vis pour fixer le capot.
17. Reconnecter l’alimentation électrique et le gaz d’alimentation.
Remplacer le cordon d’alimentation (CE)
1. Couper l’alimentation (OFF), déconnecter le cordon d’alimentation et débrancher le gaz d’alimentation.
2. Enlever les 2 vis de la poignée à la partie supérieure de la source de courant. Déposer la poignée et lever le
capot de la source de courant. Enlever la barrière Nomex qui protège le CI d’alimentation.
Le cordon d’alimentation a un fil brun et un fil bleu qui se coI’m nnectent à l’interrupteur d’alimentation et un fil
de terre vert et jaune qui se connecte au dissipateur thermique.flan
3. Déposer le couvercle d’extrémité arrière ou l’incliner pour l’écarter de la source de courant.

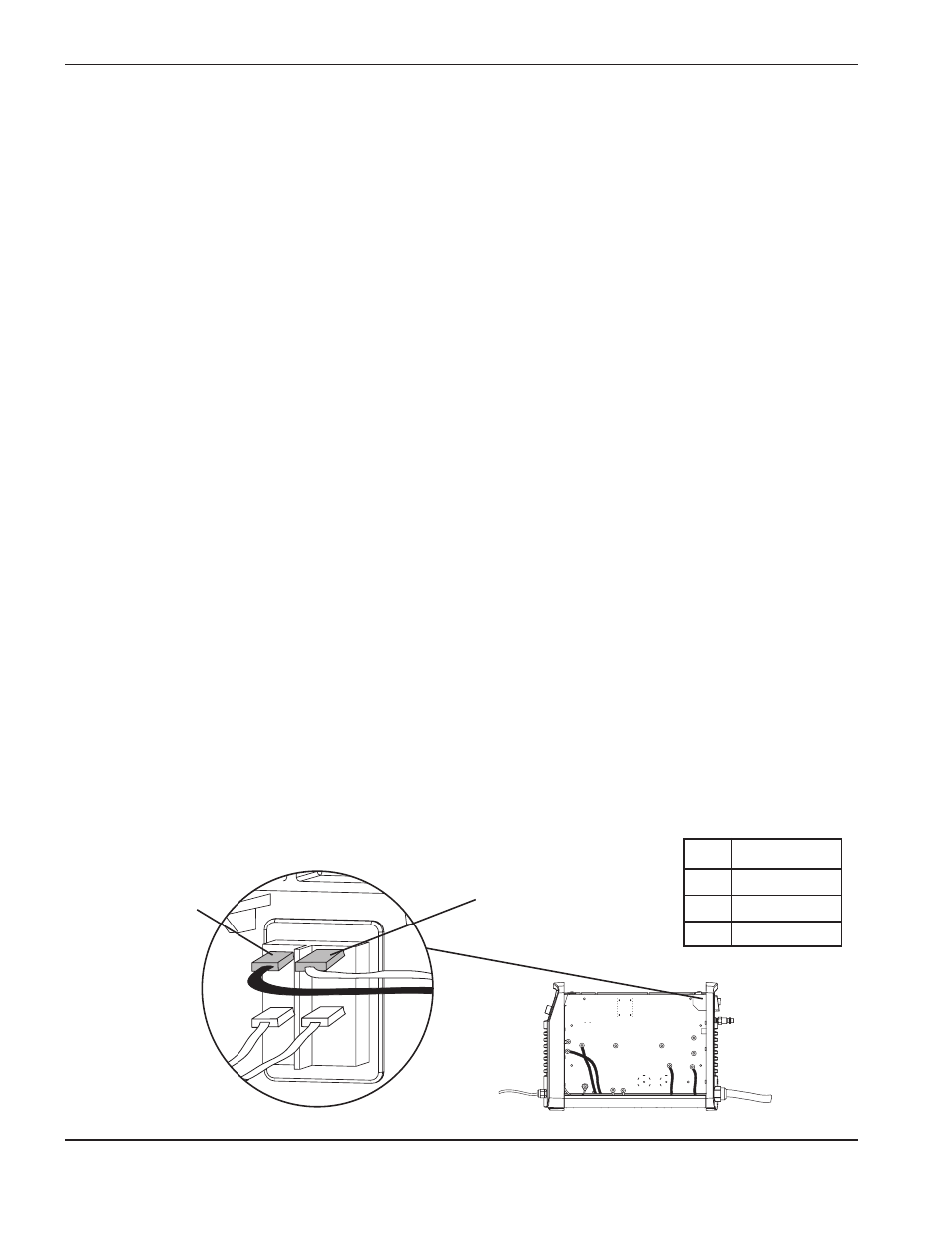

4. Tirer délicatement le connecteur du fil bleu et l’écarter de l’interrupteur d’alimentation pour le déconnecter.
Utiliser, s’il y a lieu, une pince à bec effilé ou un tournevis à lame plate pour permettre de le sortir.
5. Sortir le fil brun de la même façon.
Monophasé
Appareil CE
L Brun
N Bleu
Terre Vert/jaune
