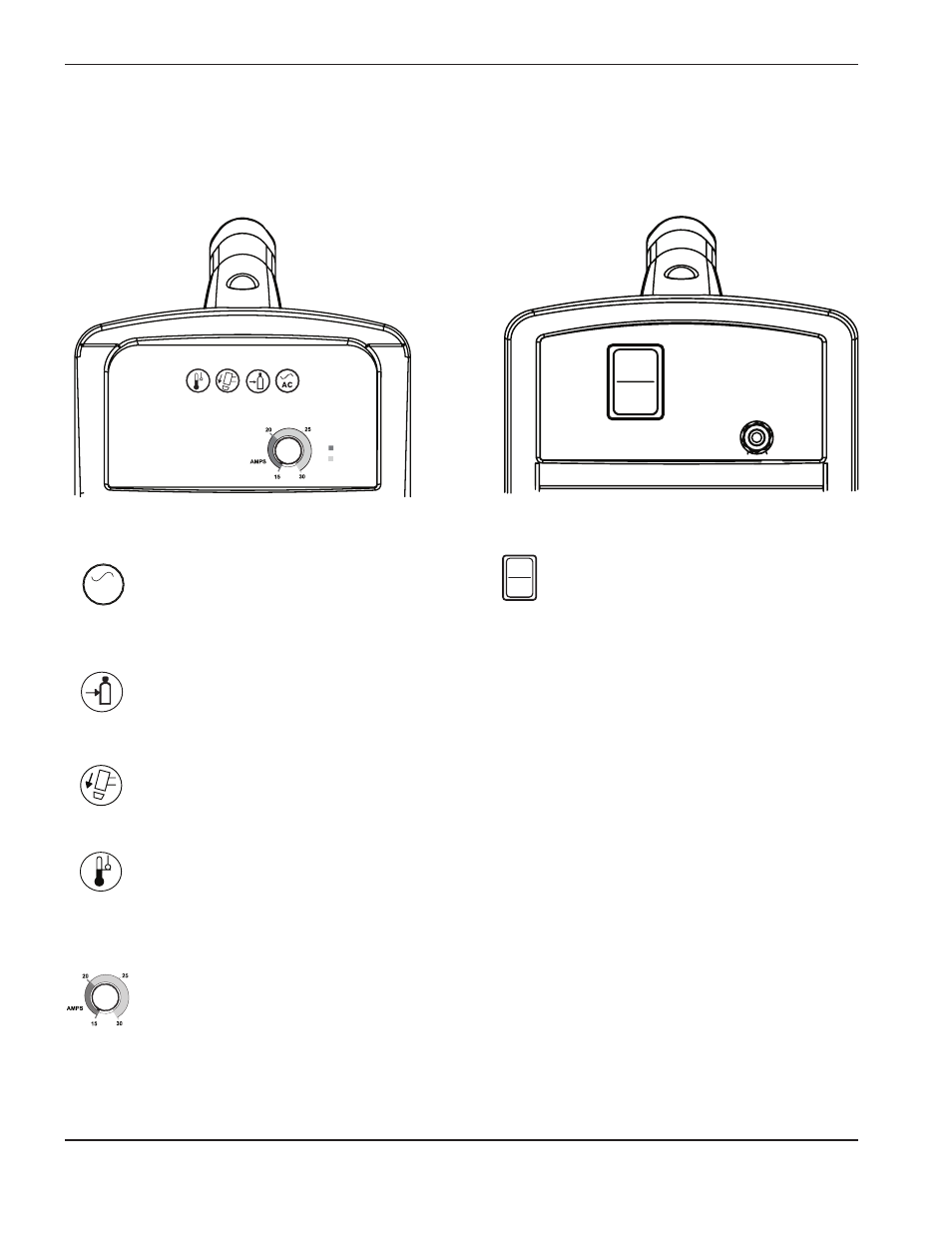

Commandes et voyants
Le Powermax30 comporte un interrupteur à bascule marche-arrêt, un bouton de réglage de l’intensité et quatre
voyants DEL, décrits ci-après.
I
O
120V 15A
120V 20A
240V 20A
I
O
Commandes arrière
Interrupteur d’alimentation MARCHE (I)/
ARRÊT (O)
Met sous tension la source de courant et
ses circuits de commande.
DEL Power ON (verte)
Quand elle est allumée, cette DEL indique que
l’interrupteur d’alimentation a été mis sur I
(ON) et que les interverrouillages de sécurité
sont prêts.
DEL pression du gaz (jaune)
Quand elle est allumée, cette DEL indique
que la pression du gaz est inférieure à 2,8 bar.
Corriger s’il y a lieu avant de continuer.
DEL buse de la torche (jaune)
Quand elle est allumée, cette DEL indique
que les consommables sont desserrés, mal
installés ou manquants.
AC
AC
Commandes avant et DEL
DEL température (jaune)
Quand elle est allumée, cette DEL indique
que la température de la source de courant
dépasse la plage de fonctionnement
acceptable.
Bouton de réglage de l’intensité
Utiliser ce bouton pour régler le courant
de sortie entre 15 et 30 A. A, régler à 20
ou au-dessous (indiqué par la zone plus
sombre autour du bouton).
Avant
Arrière
Certaines anomalies feront clignoter une ou plusieurs DEL. Pour obtenir des renseignements sur ces anomalies et
comment les corriger, voir
Guide de dépannage dans cette section.
