ENTRETIEN
powermax30
Service manuel 3-13

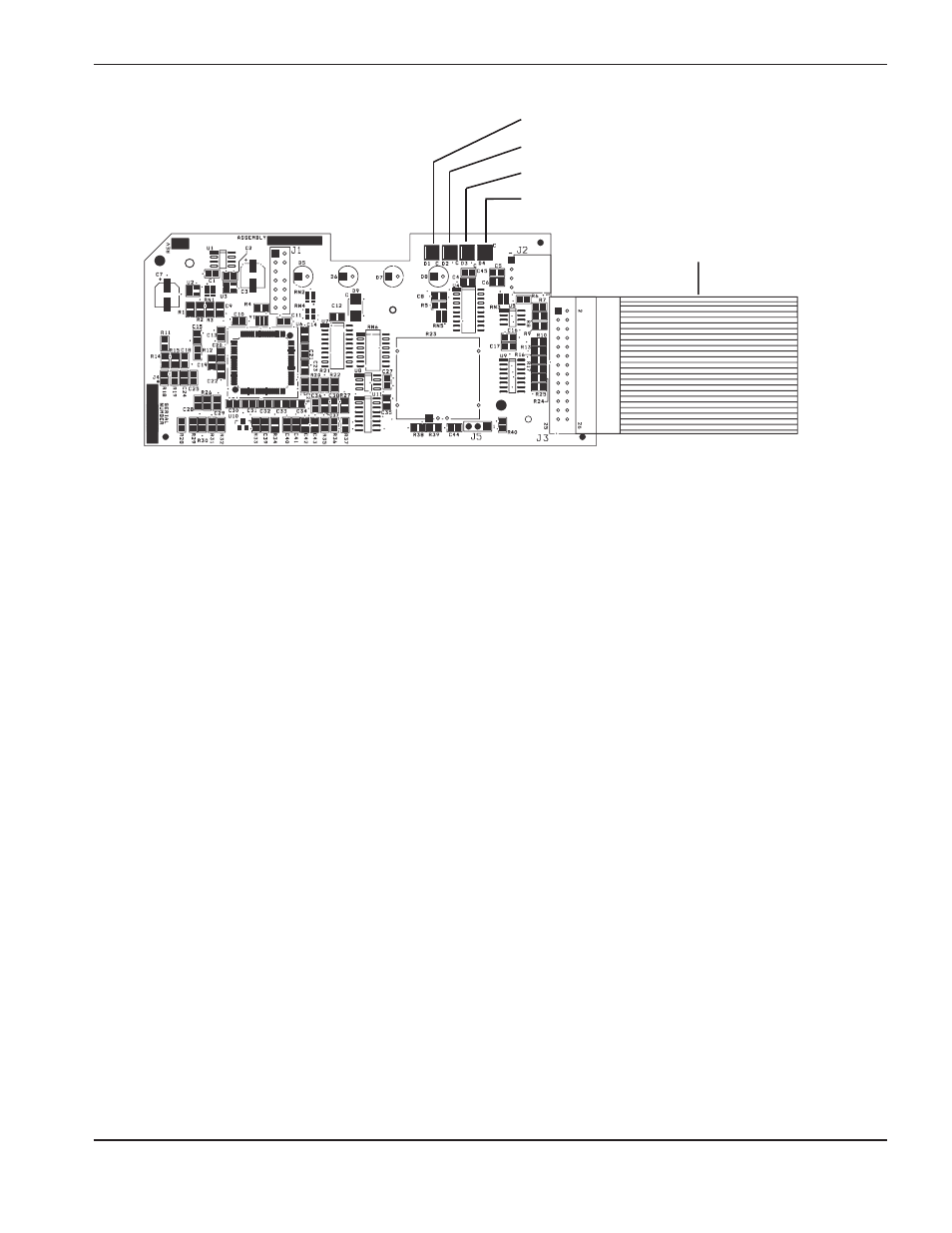

Réenclenchement/contrôle
Erreur
Transfert (XFR)
Amorçage
Câble en nappe
Les DEL du CI de commande sont :
• Amorçage — La source de courant a un signal de démarrage. Cette DEL s’allume quand la source de courant
reçoit un signal de démarrage et reste allumée pendant le fonctionnement normal.
• Transfert — Cette DEL s’allume quand le transfert d’arc entre la torche et la pièce est convenable et clignote lors
du fonctionnement continu de l’arc pilote (comme quand on coupe du métal déployé ou que l’on
écarte l’arc de la tôle puis quand on le rapproche).
• Erreur — La DEL d’erreur s’allume quand les DEL de pression du gaz, de la buse de la torche ou de température
à l’avant de la source de courant s’allument. Si les 4 DEL à l’avant de la source de courant clignotent,
la DEL d’erreur clignote également. Le nombre de clignotements entre les pauses indique quel
composant a pu être défectueux.
• Réenclencher — Cette DEL s’allume quand une valeur de tension est en dehors de la plage ou la DEL de
réenclenchement clignote.
Au cours d’un fonctionnement normal, la DEL d’alimentation à l’avant de la source de courant et les DEL
d’amorçage et de transfert sur le CI de commande s’allument. Si un problème surgit sur le système, une seule ou
toutes les DEL d’anomalie à l’avant de la source de courant et la DEL d’erreur ou la DEL de réenclenchement sur
le CI de commande peuvent s’allumer ou clignoter.
Utiliser les DEL d’erreur et de réenclenchement du CI de commande pour dépanner
Les DEL d’erreur et de réenclenchement donnent les renseignements pour utiliser les DEL quand on dépanne un
système. Si les DEL à l’avant de la source de courant clignotent, voir la DEL d’erreur sur le CI de commande pour
déterminer où peut se trouver la défaillance. Compter le nombre de clignotements et regarder le tableau à la page
suivante pour déterminer la mesure corrective à prendre.
DEL de réenclenchement
Quand la DEL de réenclenchement du CI de commande s’allume, les tensions sur le CI d’alimentation peuvent être
inadéquates. Effectuer les essais suivants à J7 sur le CI d’alimentation (voir Essai no 2 — vérifications de la
tension du CI d’alimentation, plus loin dans cette section) :
• Contact d’essai n o 5 à la masse pour 3,3 V c.c. (±10 %).
• Contact d’essai n o 7 à la masse pour 5 V c.c. (±10 %).
• Contact d’essai n o 12 à la masse pour 2,2 V c.c. (±10 %).
Si les valeurs trouvées ne se situent pas à ±10 % des valeurs ci-avant, déconnecter le câble en nappe du CI de
commande et refaire les essais. Si l’on trouve les bonnes valeurs la deuxième fois, remplacer le CI de commande.
Sinon, remplacer le CI d’alimentation.
