ENTRETIEN
powermax30
Service manuel 3-31
6. Dévisser la cartouche du corps du filtre tout en faisant attention de ne pas laisser l’élément tourner.
7. Visser le nouvel élément au corps du filtre.
8. Fixer à nouveau la cartouche filtrante.
9. Repositionner le filtre à air dans le support et remplacer son écrou de retenue.
10. Acheminer le tuyau d’évacuation dans le trou à la base de la source de courant.
11. Reconnecter le gaz d’alimentation pour effectuer les vérifications d’étanchéité.
12. En prenant garde de ne pas pincer les fils, faire glisser le capot sur la source de courant. S’assurer que les
bords inférieurs sont dans les rails. Positionner la poignée sur les orifices à la partie supérieure du capot, puis
utiliser les 2 vis pour fixer le capot.
13. Reconnecter l’électricité.
Replacer l’ensemble filtre à air
1. Couper l’alimentation (OFF), déconnecter le cordon d’alimentation et débrancher le gaz d’alimentation.
2. Enlever les 2 vis de la poignée à la partie supérieure de la source de courant. Déposer la poignée et lever le
capot de la source de courant.
3. Enlever le tuyau d’évacuation de l’orifice dans le fond de la base de la source de courant.
4. Dévisser l’écrou qui maintient le filtre à air dans le support. Incliner le fond du filtre à air en l’écartant de la
source de courant.
5. Dévisser la cuvette du filtre du corps et l’enlever.
10. Fixer le connecteur pour les fils rouge et noir sur le côté gauche du ventilateur à J5 sur le CI d’alimentation.
11. En prenant garde de ne pas pincer les fils, replacer la barrière Nomex et faire coulisser le capot sur la source
de courant pour le remettre en place. S’assurer que les bords inférieurs sont dans les rails. Positionner la
poignée sur les orifices à la partie supérieure du capot, puis utiliser les 2 vis pour fixer le capot.
12. Reconnecter l’alimentation électrique et le gaz d’alimentation.

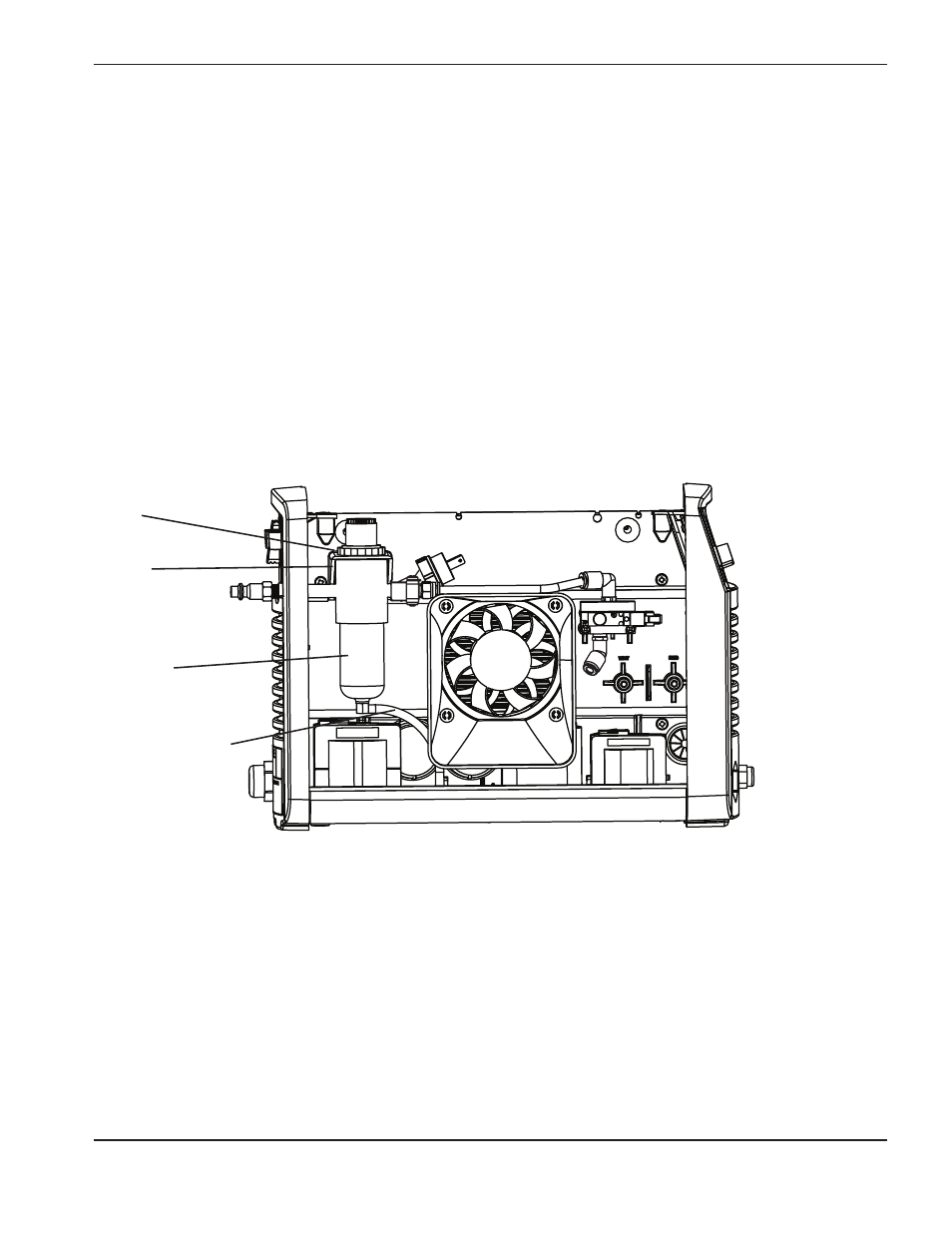

Écrou
Support
Cuvette
du filtre
Tuyau d’évacuation
