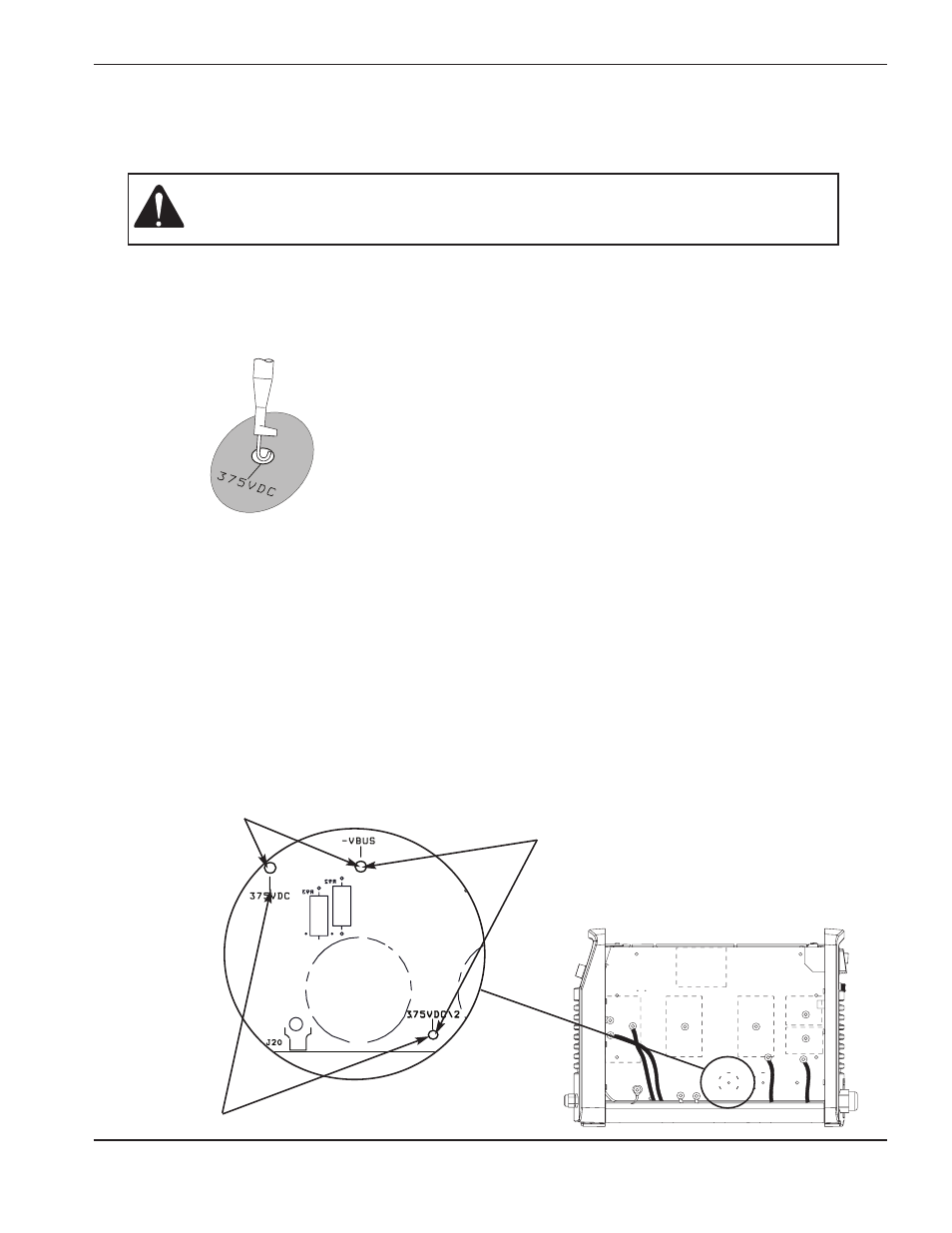

Essai n o 3 — VBUS et équilibre de tension
Mettre à l’essai au CI d’alimentation pour s’assurer que les circuits sont équilibrés.
Étape n o 3
Étape n o 2
Étape n o 4
Attention : Ne pas utiliser un multimètre dont les sondes de test peuvent provoquer
un court-circuit entre le BUS et le dissipateur thermique. Utiliser à la
place des cordons E-Z Hook.
ENTRETIEN
powermax30
Service manuel 3-17
1. Couper l’alimentation.
2. Positionner les fils du multimètre pour mesurer la tension de VBUS à 375 V c.c. sur le CI d’alimentation.
Connecter délicatement les E-Z Hooks aux bords des trous dans le CI d’alimentation de sorte que le cordon
fasse contact avec la bague sur le côté arrière du CI d’alimentation.
Mettre sous tension (I) après avoir raccordé les cordons de test E-Z Hooks. Le multimètre doit indiquer 375 V c.c.
Si l’on obtient une autre valeur que 375 V c.c., multiplier le relevé par 0,00601 pour convertir en millivolts.
Contact d’essai no 21 sur J7. Il devrait avoir la même valeur (±10 %).
3. Couper l’alimentation (O) et déplacer les E-Z Hooks sur -VBUS et 375 V c.c./2. Le multimètre doit indiquer
375 V c.c. Mettre sous tension après avoir connecté le multimètre. Cette valeur devrait être de 187,5 V c.c. ou
la moitié de la valeur éventuelle que l’on a trouvée à l’étape n
o 2.
4. Couper l’alimentation (O) et déplacer les E-Z Hooks sur 375 V c.c. et 375 V c.c./2. Rétablir l’alimentation après
avoir connecté le multimètre. Cette valeur doit être de 187,5 V c.c. ou la moitié de la valeur quelconque que l’on
a trouvée à l’étape n
o 2.
5. Les valeurs trouvées aux étapes nos 3 et 4 doivent être approximativement égales. S’il diffère de plus de 30 V,
remplacer le CI d’alimentation.
Note: Toutes les valeurs peuvent être à ±10 %.
