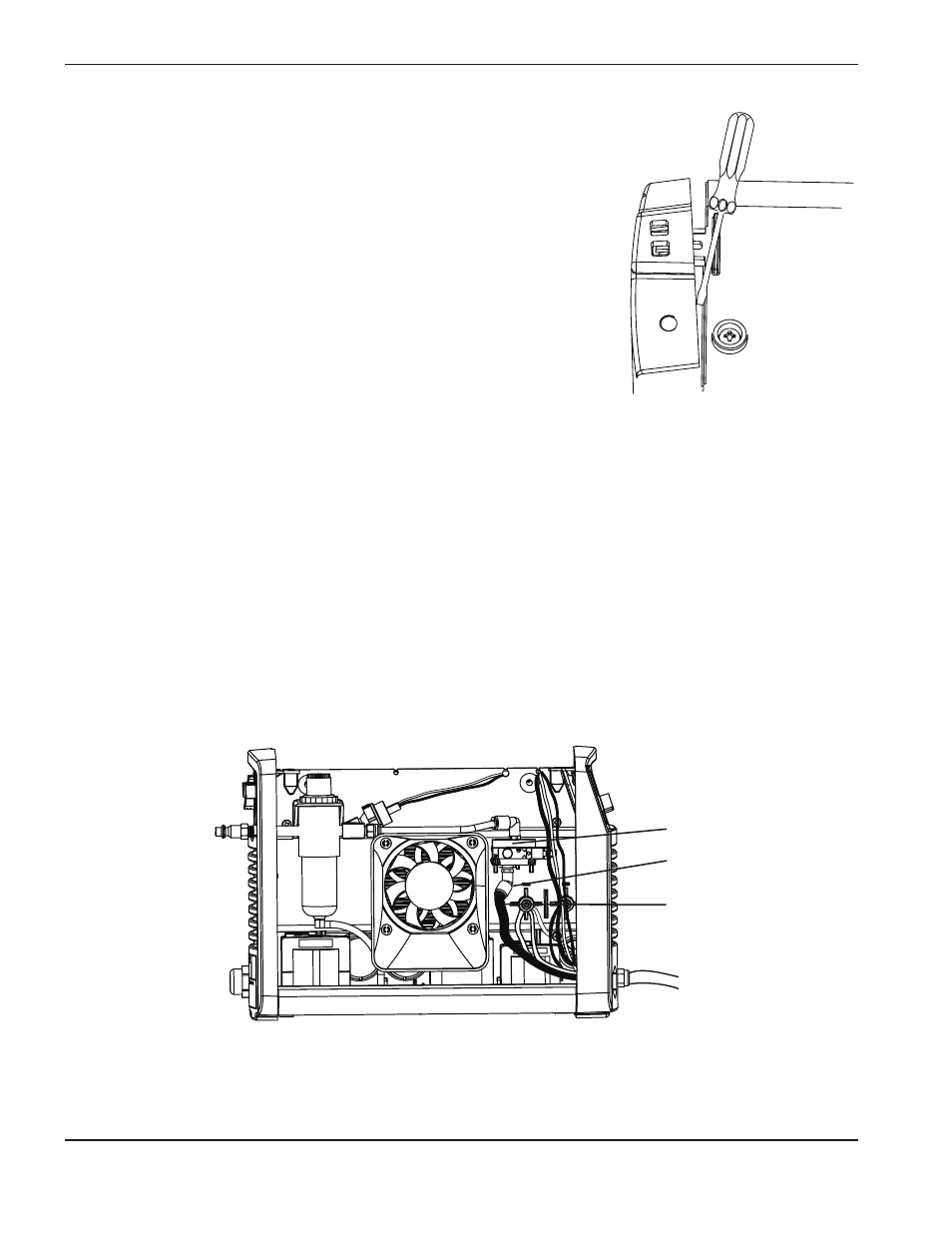

7. Placer un autre tournevis ou un objet semblable dans l’ouverture
entre le couvercle d’extrémité et la base pour empêcher le
premier coin du couvercle d’extrémité de retourner à sa position
d’origine quand on relâche l’autre coin.
8. Répéter les étapes 5 et 6 à l’autre coin du couvercle d’extrémité.
9. Si l’on enlève complètement le couvercle d’extrémité pour le
remplacer, plutôt que de l’enlever pour avoir meilleur accès à
l’intérieur de la source de courant, on doit également
déconnecter le faisceau de torche, le câble de retour et la pince
de masse du couvercle d’extrémité avant ou le cordon
d’alimentation et le raccord d’alimentation de gaz du couvercle
d’extrémité arrière.
10. Pour remplacer le couvercle d’extrémité, le pousser dans la base
pour réenclencher les couvercles à pression et replacer la vis de
retenue. Sur le couvercle d’extrémité arrière, s’assurer que le trou dans la pince de masse est aligné sur les
trous de vis dans le couvercle d’extrémité et la source de courant avant d’essayer de placer la vis de retenue.
ENTRETIEN
3-24
powermax30
Service manuel
Remplacer le faisceau de torche
1. Couper l’alimentation (OFF), déconnecter le cordon d’alimentation et débrancher le gaz d’alimentation.
2. Utiliser un tournevis à tête Phillips n
o
2 pour desserrer les 2 vis de la poignée à la partie supérieure de la
source de courant. Incliner les couvercles d’extrémité légèrement vers l’arrière de façon à pouvoir saisir les
bords de la poignée pour les sortir sous les couvercles d’extrémité. Remove the handle and then lift the cover
off the power supply. Enlever la barrière Nomex qui protège le CI d’alimentation.
3. Comprimer le collier sur le raccord de tuyau et tirer le tuyau du raccord pour enlever le tuyau de gaz de
l’électrovanne.
Tuyau de gaz
Collier de raccordement
du tuyau
Électrovanne
