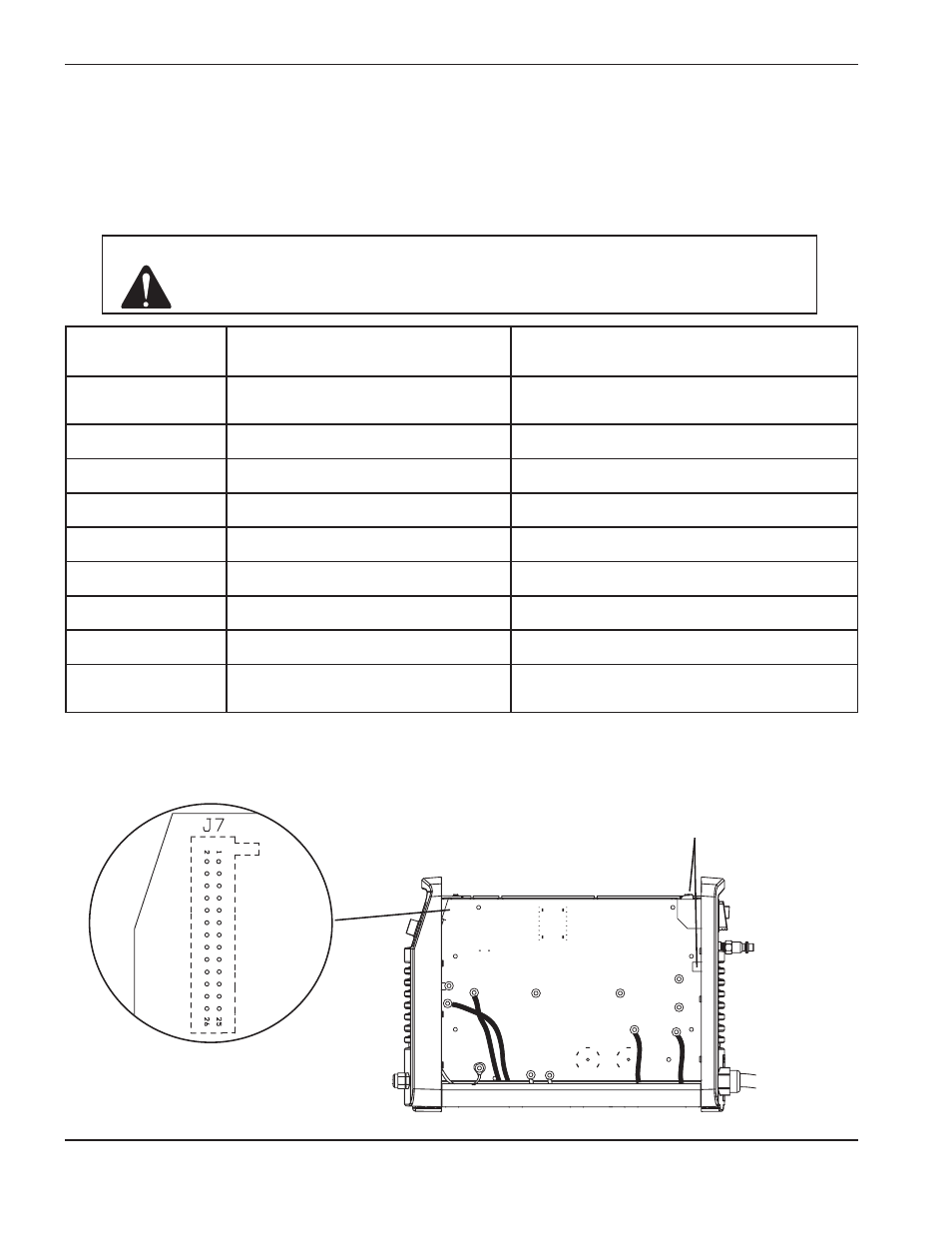

Essai n

o

2 – vérifications de la tension du CI d’alimentation

L’appareil sous tension, utiliser un compteur pour vérifier les tensions aux contacts J7 dont la liste figure sur le
tableau suivant pour s’assurer que le CI d’alimentation fonctionne adéquatement. Si l’une ou l’autre des valeurs est
inadéquate, remplacer le CI d’alimentation.

Note:

Toutes les valeurs peuvent être à ±10 %.

Numéro du contact

J7 à la masse

Essai

Valeur prévue

19

VACR (tension secteur c.a. redressée)

0,86 V à tension secteur 120 V
1,87 V à tension secteur 230 V

21

VBUS (tension bus c.c.)

2,28 V c.c. à 375 VBUS

18

IPFC (courant d’entrée)

< 0,1 V c.c.

20

IFB (courant de sortie)

< 0,1 V c.c.

22

ITF (courant de transfert)

< 0,1 V c.c.

5

3,3 V c.c.

3,3 V c.c. ±5%

7

5 V c.c.

5 V c.c. ±5%

12

Contact de détection 24 V

2,2 V c.c.

16

Signal d’amorçage

3,2 V c.c. fermé
0 V c.c. ouvert

Note:

Pour mettre à l’essai les valeurs au contact 16, la torche et la source de courant doivent être
positionnées de façon à pouvoir appuyer sur la gâchette de la torche et la relâcher en toute sécurité.

Mettre à la masse à la pince de
fil ou au dissipateur thermique.

Caution:

Ne pas utiliser le VBUS comme masse. Cela pourrait détruire la source de
courant. Raccorder à la place soit à la pince de masse sur le couvercle
d’extrémité arrière ou au dissipateur thermique comme on l’illustre ci-après.
