ENTRETIEN
3-34
powermax30
Service manuel

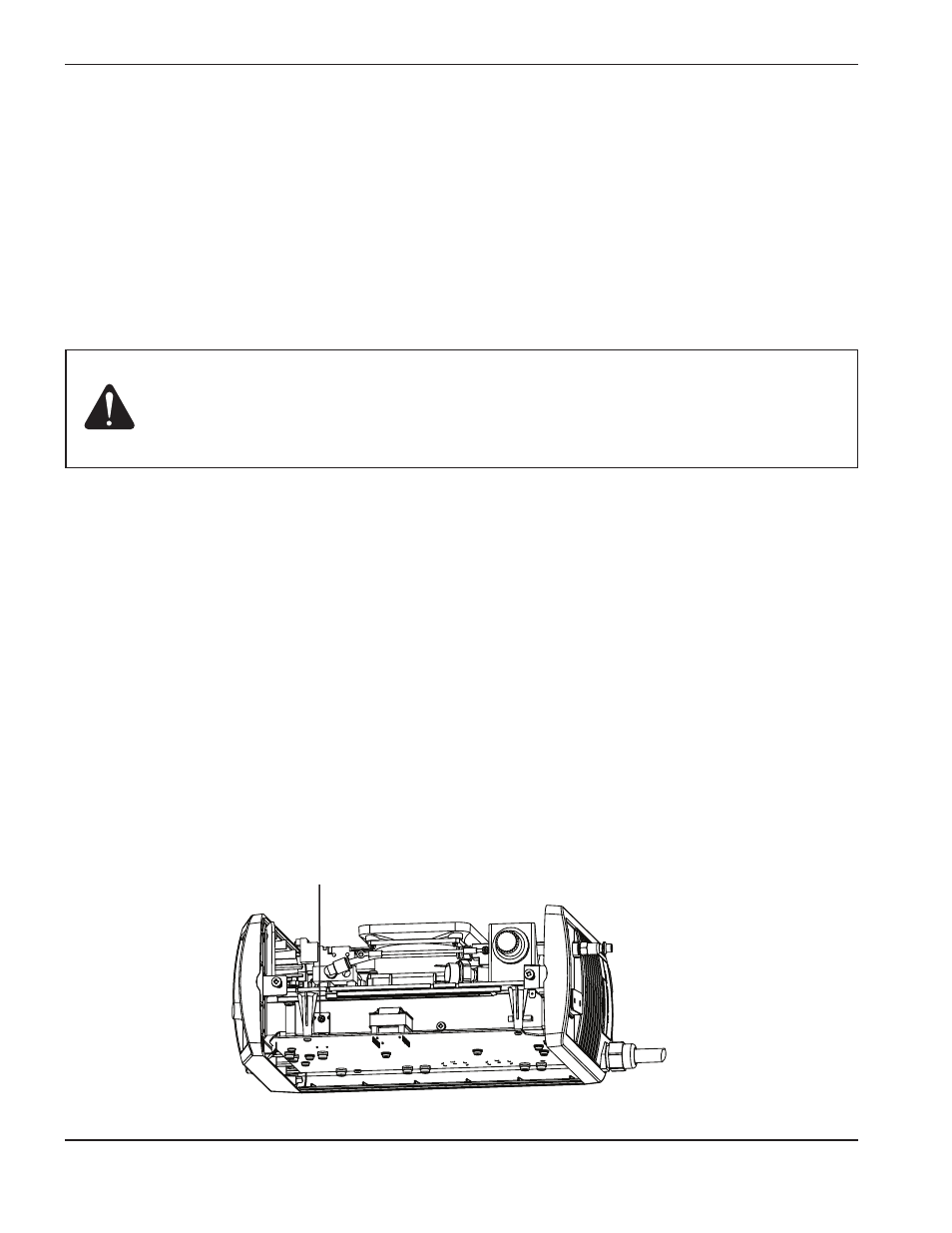

Vis du transistor à
effet de champ
Remplacer le CI
Avant de commencer cette étape, s’assurer que l’on dispose du bon CI d’alimentation pour le système. L’ensemble
de rechange pour un CI d’alimentation CSA porte le numéro de référence 228094. L’ensemble de rechange pour
un CI d’alimentation CE porte le numéro de référence 228102. Bien qu’il y ait certaines différences techniques
entre le CI d’alimentation des sources de courant CSA et le CI d’alimentation des sources de courant CE, la
méthode de remplacement des circuits imprimés est la même.
1. Couper l’alimentation (OFF), déconnecter le cordon d’alimentation et débrancher le gaz d’alimentation.
2. Enlever les 2 vis de la poignée à la partie supérieure de la source de courant. Déposer la poignée et lever le
capot de la source de courant. Enlever la barrière Nomex qui protège le CI d’alimentation.
3. Déconnecter le câble en nappe du côté dissipateur thermique du CI d’alimentation. (Voir l’illustration à la page
suivante pour voir où se trouve le câble en nappe et les composants dont la liste figure aux étapes suivantes.)
4. Démonter le connecteur d’allumage de la torche et du détecteur de buse à J12 sur le côté dissipateur
thermique du CI.
5. Enlever les connecteurs à J4, J5 et J6 sur le côté dissipateur thermique du CI d’alimentation.
6. Enlever les fils pour les transformateurs et inducteurs à J13, J14, J15, J18, J19, J20 et J21.
7. Enlever la cosse ronde du conducteur de retour de J22.
8. Dévisser les 3 vis de retenue et les 4 vis du dissipateur thermique.
9. Dévisser les 5 vis qui fixent l’IGBT au dissipateur thermique. Des trous dans le CI permettent d’y avoir accès.
10. Enlever la vis du transistor à effet de champ sur le dissipateur thermique.
Attention : L’électricité statique peut endommager les cartes de circuits imprimés
• On doit prendre les précautions qui s’imposent quand on manipule les circuits imprimés
– On doit ranger les cartes de circuits imprimés dans des contenants antistatiques.
– On doit porter un bracelet antistatique quand on manipule les cartes de circuits
imprimés.
