ENTRETIEN
powermax30
Service manuel 3-7
74,5 kΩ
3. Vérifier la résistance des câbles d’entrée à la masse pour vérifier qu’elle est nulle.
Note: L’alimentation débranchée et l’interrupteur ON/OFF (S1) sur OFF (O), tous doivent indiquer qu’ils sont
ouverts.
La valeur électrique indiquée est ±25 %.
Si l’on n’a trouvé aucun problème au cours du contrôle visuel ou de la vérification de la résistance initiale et que la
source de courant ne fonctionne toujours pas correctement, voir le
Guide de dépannage.
Note: Le Guide de dépannage donne les causes et les solutions les plus probables. Étudier le schéma de
câblage du système et bien comprendre la théorie de fonctionnement avant d’effectuer le dépannage.
Avant d’acheter un composant de remplacement principal, vérifier le problème avec le service
technique d’Hypertherm ou l’installation de réparation d’Hypertherm la plus près.
Vérification de la résistance initiale
On doit prendre toutes les valeurs de résistance, le cordon d’alimentation débranché et tous les fils d’alimentation
internes attachés. Effectuer les étapes de la partie
Inspection interne avant de poursuivre cette section..
• Si les valeurs de résistance ne se rapprochent pas (±25 %) des valeurs données dans cette section, isoler
le problème en enlevant les fils fixés aux points de vérification des résistances ou aux composants jusqu’à
ce que le problème soit résolu.
• Une fois que l’on a déterminé et réparé le problème, voir le schéma de principe de la Séquence de
fonctionnement dans cette section pour mettre à l’essai la source de courant afin qu’elle fonctionne bien.
1. L’alimentation coupée, régler l’interrupteur ON/OFF (S1) sur ON (I).

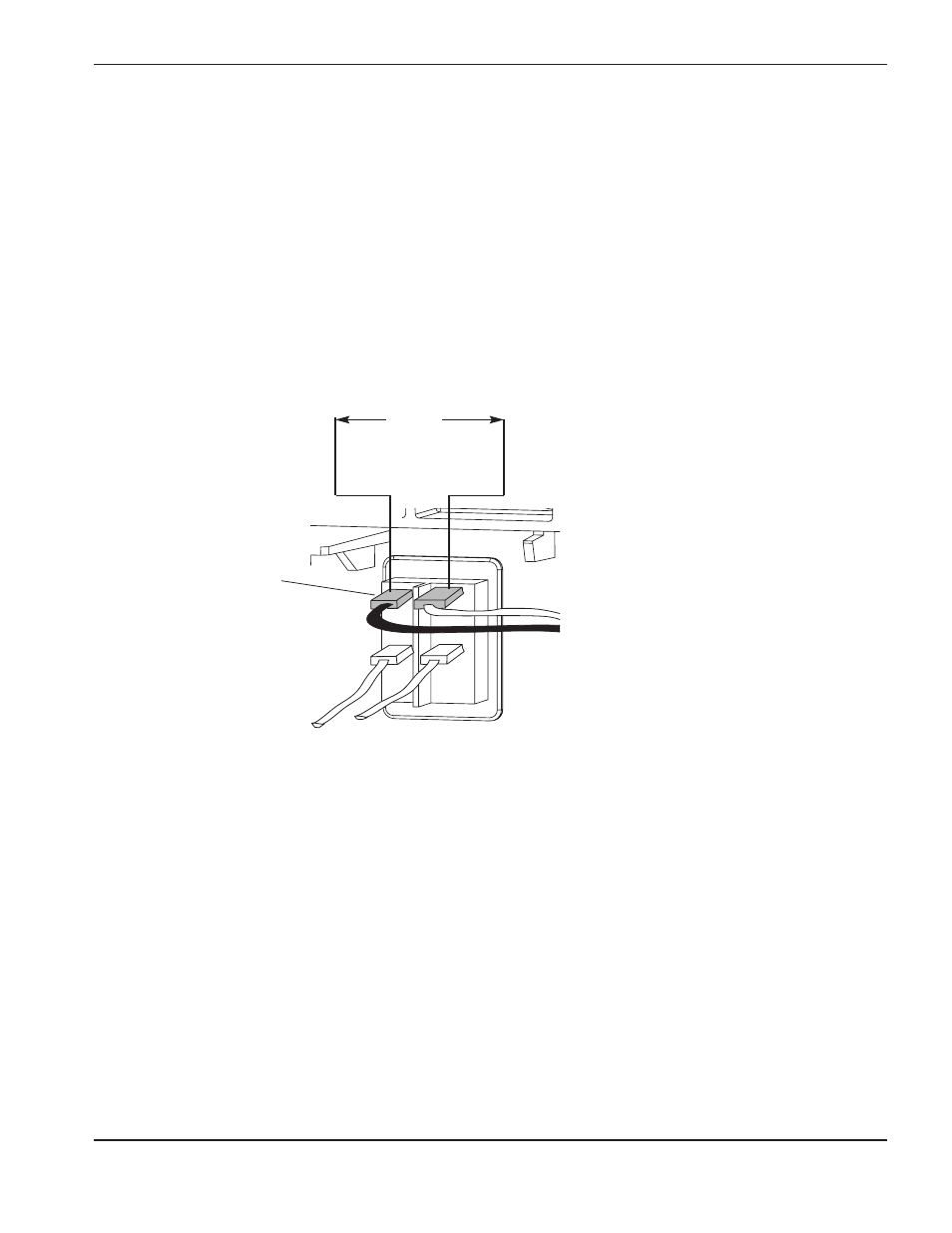

2. Vérifier la résistance sur les conducteurs d’entrée.
Noir (CSA), brun (CE)
