ENTRETIEN
powermax30
Service manuel 3-25

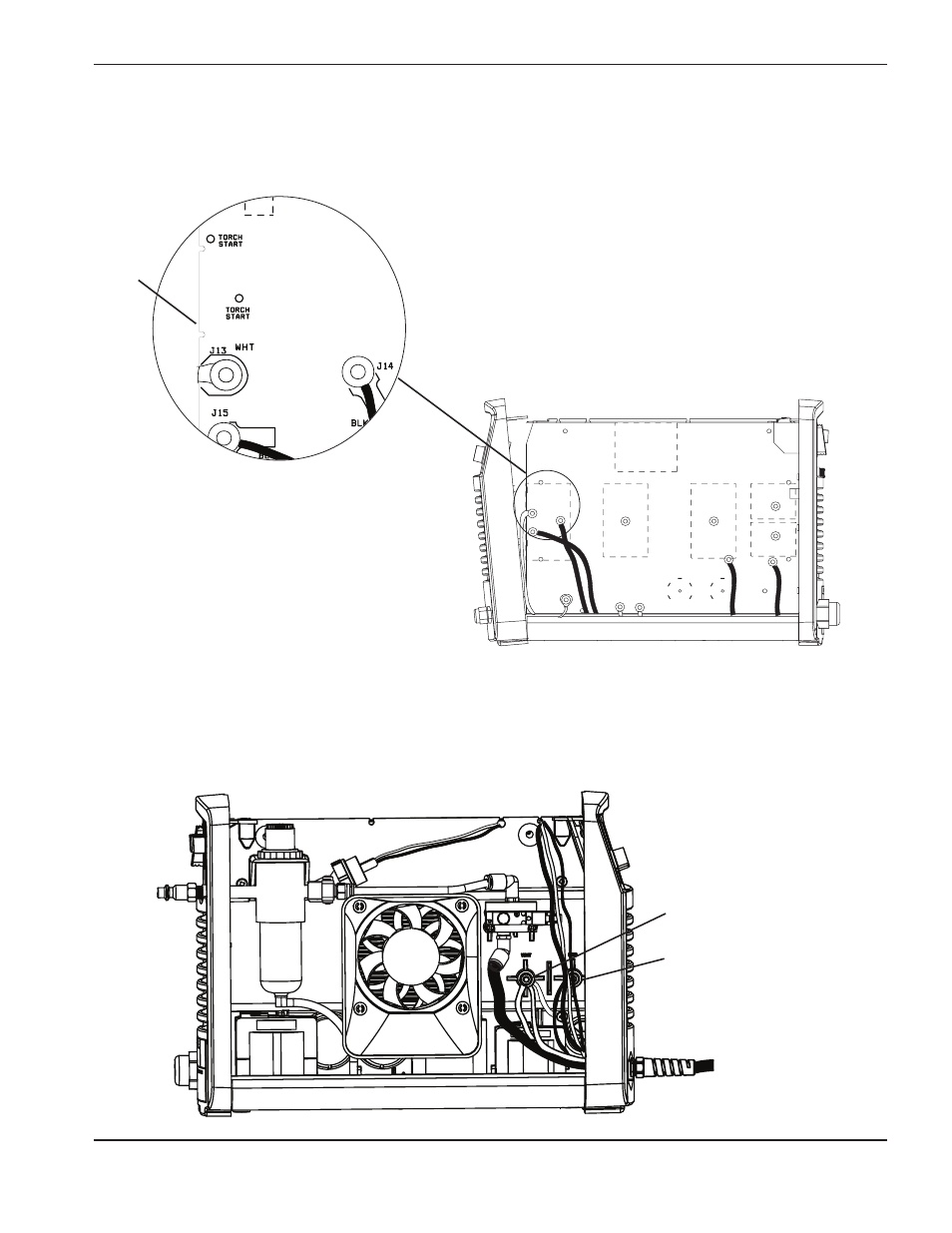

4. Incliner délicatement le couvercle d’extrémité avant de la source de courant. Les fils orange, bleu et pourpre du
faisceau de torche sont connectés au CI d’alimentation avec un connecteur à 3 contacts à J12. Enlever le
connecteur en le tirant vers l’avant de la source de courant.
J12
5. Le groupe des fils blancs et le fil rouge provenant du faisceau de torche sont fixés aux bornes qui se trouvent
dans le panneau central de la source de courant sur le côté ventilateur de la source de courant. Utiliser un
tourne-écrou de 5/16 po (8 mm) pour desserrer les écrous des bornes et faire glisser les cosses rondes pour les
sortir des bornes.
Groupe de fils blancs
Fil rouge
