ENTRETIEN
3-32
powermax30
Service manuel
Remplacer le filtre à air et le détendeur
1. Couper l’alimentation (OFF), déconnecter le cordon d’alimentation et débrancher le gaz d’alimentation.
2. Enlever les 2 vis de la poignée à la partie supérieure de la source de courant. Déposer la poignée et lever le
capot de la source de courant.
3. Débrancher le raccord du gaz à l’arrivée de la source de courant.
4. Enlever le tuyau d’évacuation de l’orifice dans le fond de la base de la source de courant.
5. Déconnecter les fils rouge et noir du capteur de pression.
6. Débrancher le tuyau de gaz du filtre.
7. Dévisser l’écrou qui maintient le filtre à air dans le support. Incliner le fond du filtre à air pour l’écarter de la
source de courant et faire glisser le filtre pour le sortir du support.
8. Placer le filtre à air neuf dans le support et replacer l’écrou de retenue.
9. Acheminer le tuyau d’évacuation dans le trou à la base de la source de courant.
10. Appuyer sur le connecteur du fil noir sur le contact à gauche du capteur de pression et le connecteur du fil
rouge sur le contact à droite du capteur de pression.
11. Raccorder le tuyau du gaz d’alimentation au filtre neuf. Quand on remplace le tuyau, couper le neuf à la même
longueur que le vieux.
12. Rebrancher le raccord de gaz puis rebrancher la source de courant pour lui faire subir des essais d’étanchéité.
13. En prenant garde de ne pas pincer les fils, faire glisser le capot sur la source de courant. S’assurer que les
bords inférieurs sont dans les rails. Positionner la poignée sur les orifices à la partie supérieure du capot, puis
utiliser les 2 vis pour fixer le capot.
14. Reconnecter l’électricité.

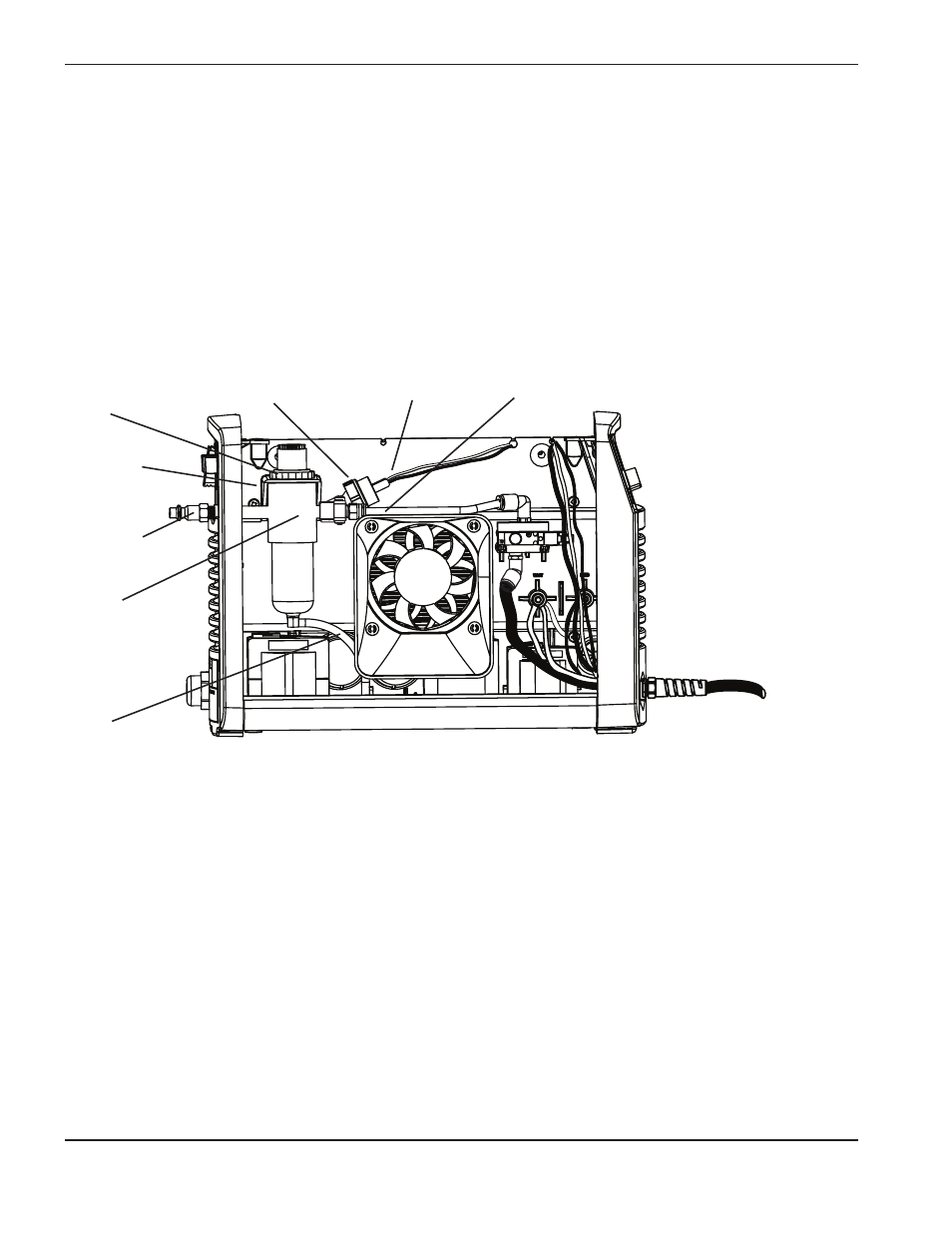

Fils rouge et noir
Tuyau
d’évacuation
Écrou
Support
Raccord de gaz
Filtre et
détendeur
Tuyau du gaz d’alimentation Capteur de pression
