ENTRETIEN
3-30
powermax30
Service manuel
5. Insérer un tournevis Phillips no 1 dans les trous du boîtier du ventilateur pour enlever la vis de retenue de
chaque coin du ventilateur.
6. Faire glisser le vieux ventilateur pour le sortir de la source de courant.
7. Faire glisser le ventilateur neuf à sa place.
8. Replacer les 4 vis de retenue.
9. Orienter le plenum du ventilateur de sorte que l’extrémité la plus large se trouve au fond et encliqueter.
Remplacer le ventilateur
1. Couper l’alimentation (OFF), déconnecter le cordon d’alimentation et débrancher le gaz d’alimentation.
2. Enlever les 2 vis de la poignée à la partie supérieure de la source de courant. Déposer la poignée et lever le
capot de la source de courant.
3. Détacher le connecteur de J5 sur le CI d’alimentation. Il peut être nécessaire de soulever le bord supérieur de la
barrière Nomex pour voir le connecteur.
4. Depuis la partie supérieure de la source de courant, utiliser une pince à bec effilé pour comprimer et relâcher
les 4 clips d’angle dans le plenum du ventilateur. Après avoir desserré les clips supérieurs, on peut incliner le
plenum sur la source de courant pour atteindre les 2 clips inférieurs. Soulever le plenum du boîtier du
ventilateur.

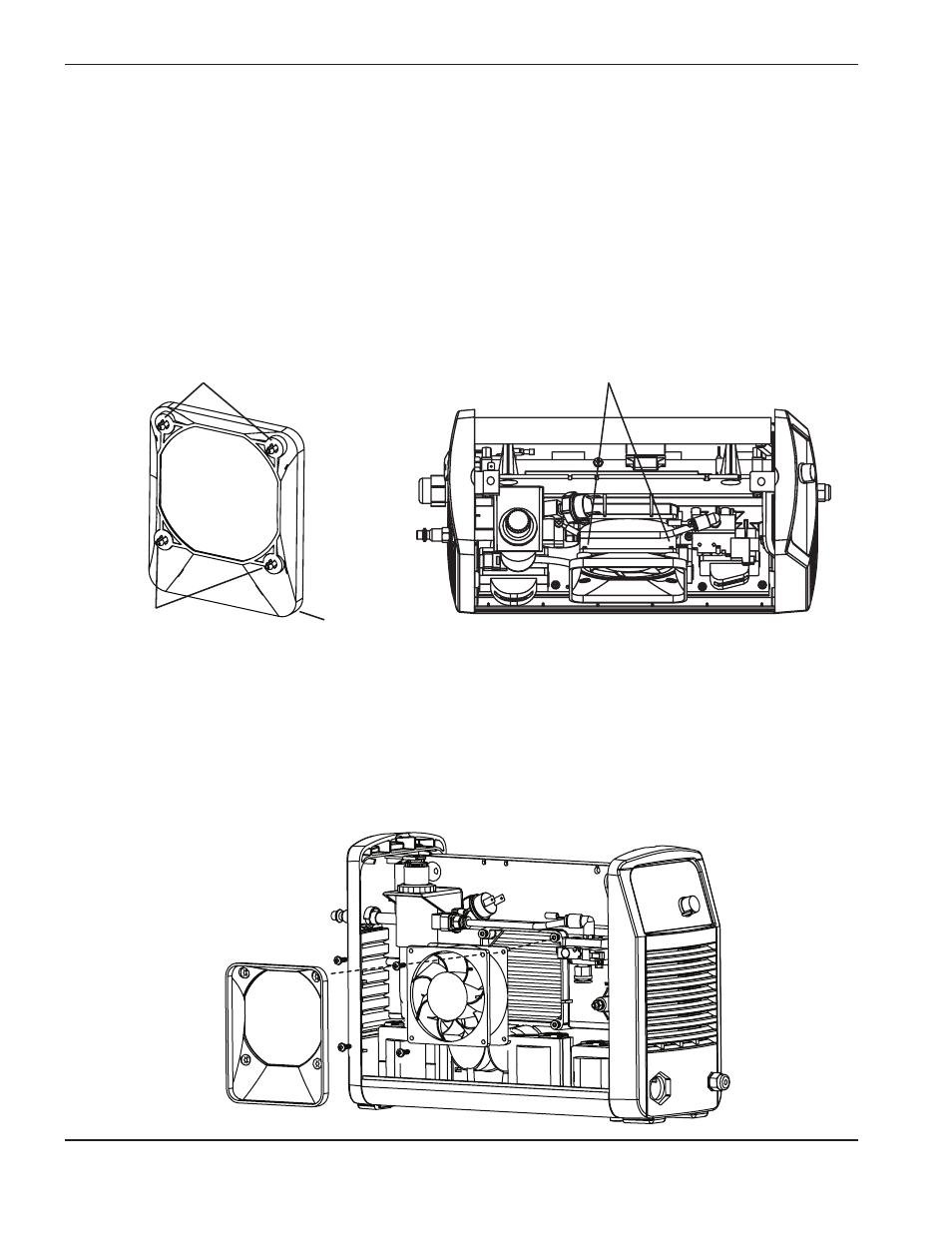

Clips d’angle
Clips d’angle supérieur
Fond
Clips d’angle
