INSTALLATION DU KIT DE ROULETTE N° 76967-00 SUR TOUS LES MODÈLES :
Retirez les roues avant existantes et leurs composants. 1.
Faites glisser les roulettes sur chaque essieu. 2.
Pour les modèles (numéros de série A01322 et antérieurs) sans essieu fileté, placez la goupille 3.
fendue dans le trou à l’extrémité de l’essieu pour fixer la roulette en place.
Pour les modèles (numéros de série A01322 et plus récents) avec essieux filetés, fixez les roues 4.
à l’aide des boulons de 5/16-18 X 7/8 [p fournis avec les roulettes.

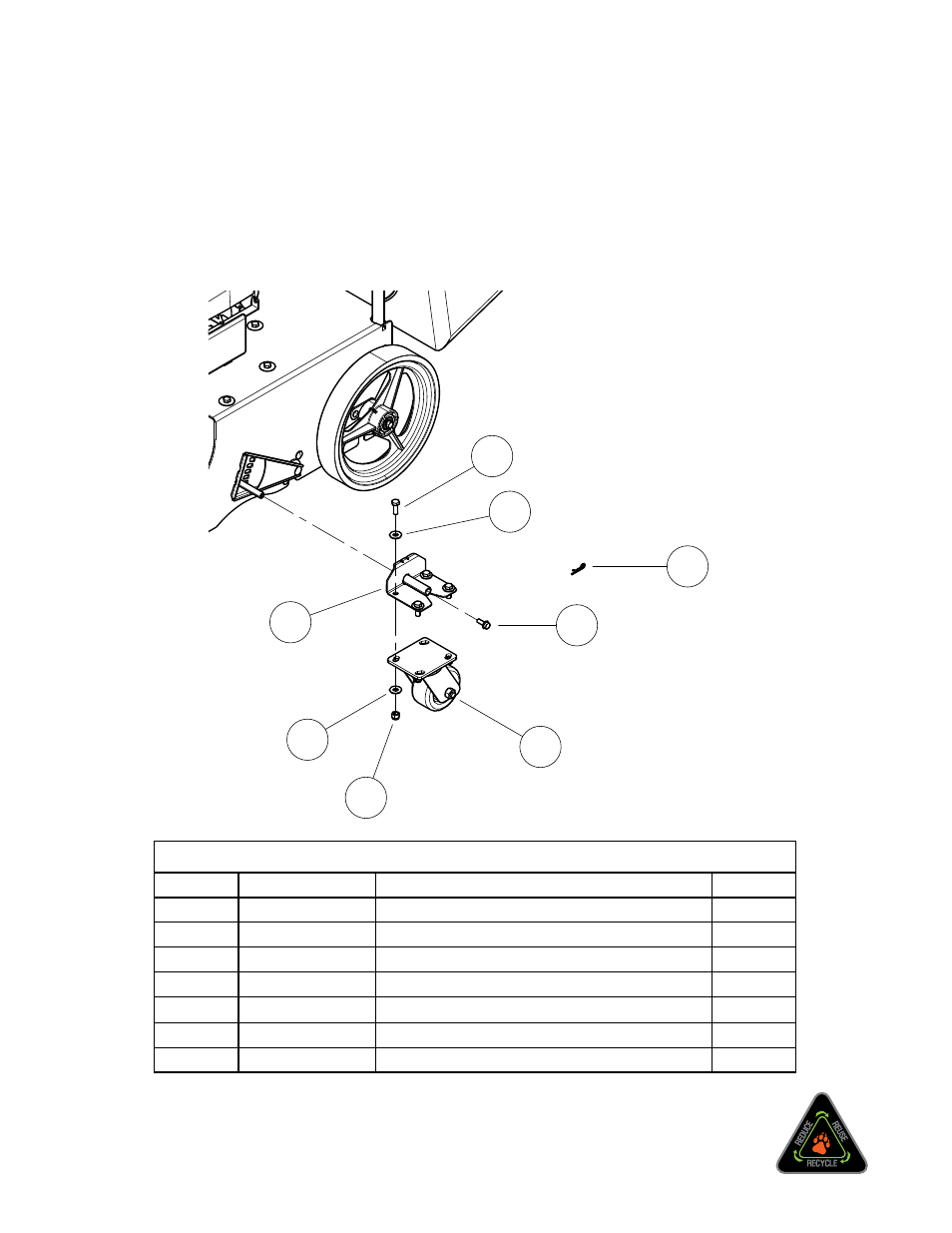

RÉF. 76967-00 KIT DE ROULETTES POUR ASPIRATEUR À ROUES
ARTICLE Nº DE RÉFÉRENCE DESCRIPTION QTÉ
1 13872-00 ROULETTE, 4 X 2 2
2 15006 BOULON 3/8 X 1 CAT 5 HEX ZP 8
3 15031 RONDELLE, 3/8 PO PLATE ZP 16
4 15368 BAGUE DE RETENUE ZP Nº 203 2
5 15388 ÉCROU, 3/8 PO INSERT NYL, NE, ZP 8
6 15862-00 BOULON 5/16-18 X 7/8” HH SER/FLN 2
7 73671-35 PIÈCE SOUDÉE, MONTURE DE ROULETTE 2
7
1
2
3
3
4
5
6
