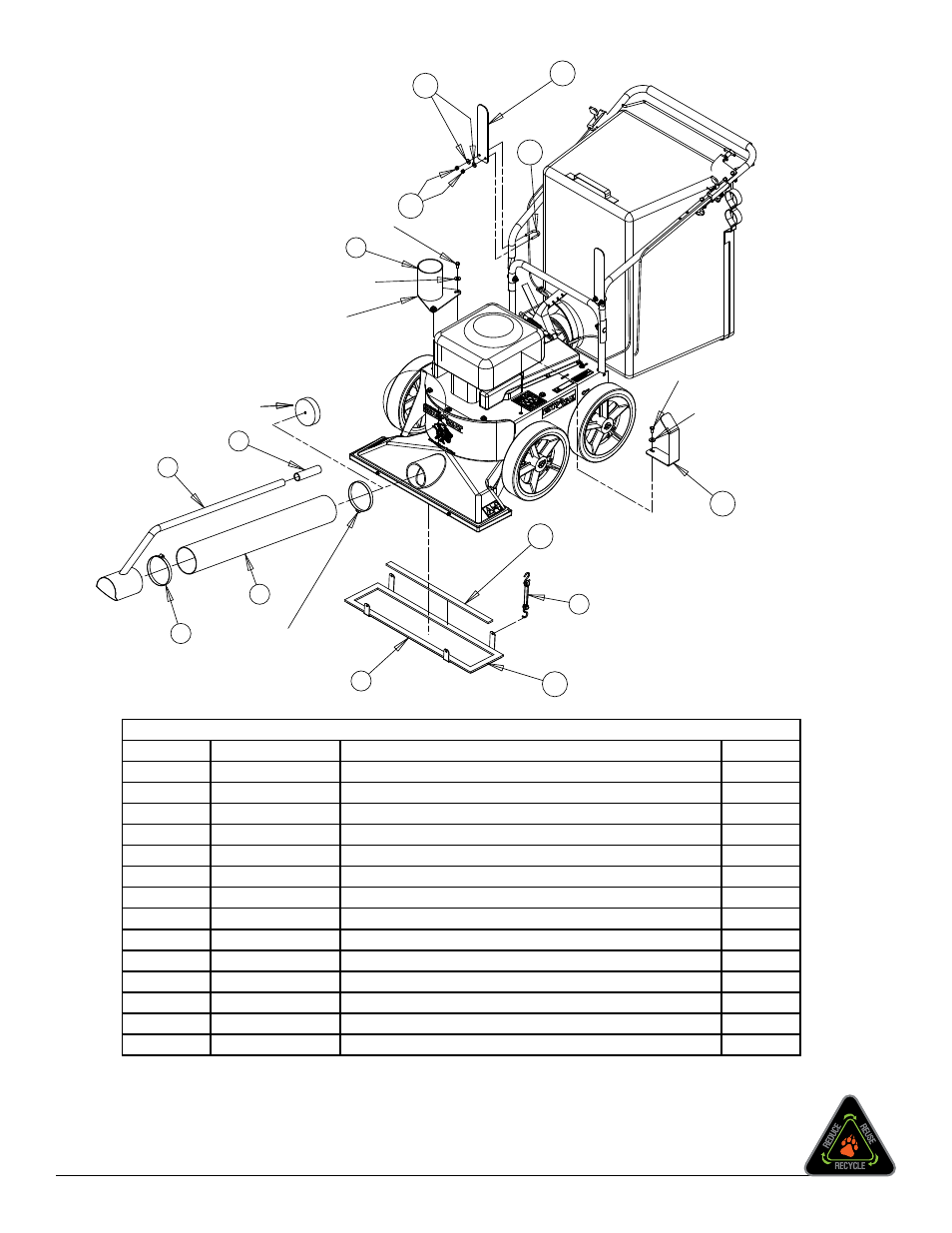

Fiche d’instructions
KIT, TUYAU D'ASPIRATEUR À ROUES (73606-00)
ARTICLE
NUMÉRO DE RÉF.
DESCRIPTION
QTÉ
1
12627
COURROIE, BÂCHE 6 PO
2
2
16194
TUYAU, PVC 4 PO DI C 10 PI LONG
1
3
16196
COLLIER, TUYAU 4 PO
1
4
16258
POIGNÉE, 1 PO DI X 4,63 PO
1
5
73673-12
PLAQUE, OBTURATION, KIT TUYAU aspirateur à roues
1
6
73887-12
PIÈCE SOUDÉE, BUSE DE TUYAU 4 PO
1
7
73884-12
PIÈCE SOUDÉE, PORTE-TUYAU/OBTURATEUR
1
8
73890-12
BANDE, DISP. DE SUSPENSION DE TUYAU
2
9
73688-00
INSTRUCTION, KIT TUYAU aspirateur à roues
1
10
73698-00
MOUSSE, PLAQUE D'OBTURATION
1
11
15541
ÉTRIER FILETÉ, 1/4 PO X 1,0 PO X 1,75 PO ZP
2
12
15030
RONDELLE, PLATE 1/4 PO ZP
4
13
15355
CONTRE-ÉCROU, 1/4-20 NE NYLON ZP
4
14
74141-12
SUPPORT, PORTE-TUYAU
1
6
3
2
4
5
1
10
10
14
7
11
12
13
À UTILISER AVEC LA PLAQUE
D'USURE DE LA BUSE
APPLIQUEZ DE LA MOUSSE AUTOUR
DE LA PLAQUE D'OBTURATION
CONSERVEZ LE CAPUCHON
EN PLASTIQUE POUR USAGE
ULTÉRIEUR
MONTEZ SUR LE CÔTÉ DROIT DANS
LE CAS DU MOTEUR HONDA GWV140
MONTEZ SUR LE CÔTÉ GAUCHE DANS
LE CAS DES MOTEURS BRIGGS &
STRATTON INTEC
RONDELLE PLATE 5/16 EXISTANTE
BOULON, 5/16 X 5/8 PO EXISTANT
COLLIER DE TUYAU EXISTANT
À RÉUTILISER
8
RONDELLE PLATE
5/16 PO EXISTANTE
BOULON, 5/16 X 5/8 PO EXISTANT
