Fiche d’instructions

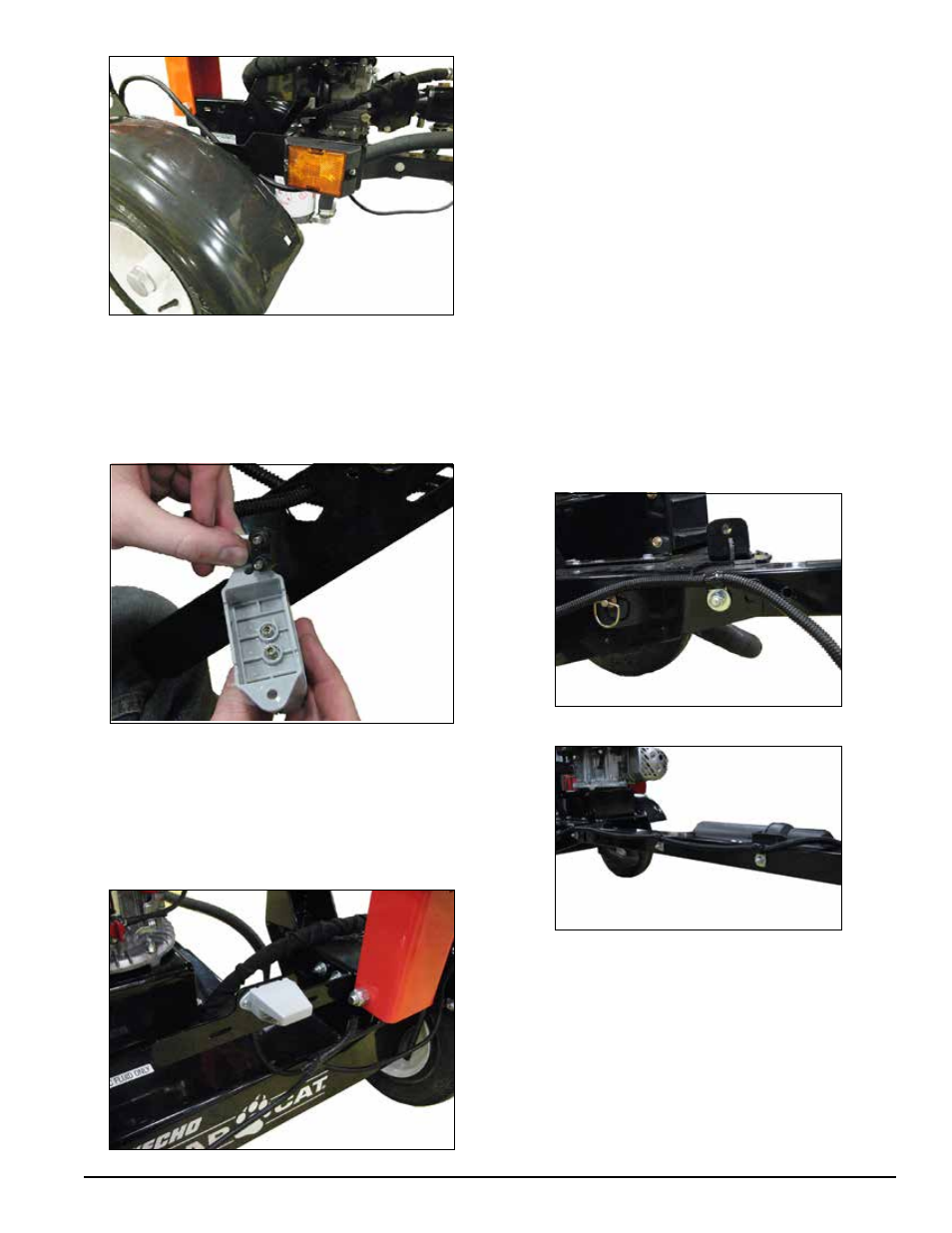

Figure 12
Figure 15
Figure 13
Figure 16
Figure 14
RACCORDEMENT ET ESSAI
1. Raccordez le faisceau de fils des feux de la remorque au
véhicule remorqueur.
2. Assurez-vous que les feux arrière de la fendeuse de
bûches fonctionnent correctement.
3. Les réglementations régissant le remorquage peuvent
varier suivant les États/provinces/pays. Il vous est con-
seillé de vous renseigner auprès de l'administration des
véhicules à moteur sur les éventuelles réglementations
spéciales régissant le remorquage et auprès des auto-
rités compétentes sur les réglementations de tout État/
province/pays que vous seriez amené à traverser.
10. Localisez ensuite le support de montage de la plaque
minéralogique. Acheminez l’extrémité restante du
connecteur de faisceau de fils à travers le trou du support
et fixez-le sur le feu de la plaque minéralogique. Les fils
du faisceau, une fois connectés, doivent être orientés
vers le bas à partir de l’arrière du feu.
11. Connectez maintenant le feu de la plaque minéralogique
au support à l’aide de deux vis n° 10-24 x 3/4 po et
d’écrous Nylock.
12. Montez l’ensemble feu et support sur la machine à
l’emplacement indiqué sur la figure 12 à l’aide de deux
boulons de carrosserie de 5/16 x 1 po, de rondelles et
d’écrous Nylock.
13. Pour terminer l’acheminement du faisceau de fils vers
l’avant de la machine, il sera nécessaire de monter trois
serre-câbles revêtus supplémentaires le long de l’organe
d’attelage.
14. Avant de procéder au montage, trouvez les trois serre-
câbles revêtus restant dans le kit et acheminez le
faisceau à travers les serre-câbles.
15. D’abord, vous devez retirer le boulon de 3/8 x 3 po
existant à l'emplacement du pivot de l'organe d'attelage
indiqué sur la figure 15. Pour ce faire, il faut mettre le
vérin hydraulique en position verticale. Cela allège le
poids exercé sur l’organe d’attelage et permet le retrait
du boulon. Il est remplacé par un boulon de 3/8 x 3 1/4
po et un serre-câble revêtu est ajouté, à travers lequel le
faisceau de fils est acheminé. Serrez-le dans sa position
d’origine à l’aide de la nouvelle rondelle de 3/8 po et de
l’écrou Nylock du kit.
16. Faites passer deux boulons de 5/16 x 3 po dans les
trous du compartiment du manuel d’utilisation et fixez-
les sur l’organe d’attelage en ajoutant les deux derniers
serre-câbles revêtus (à travers lesquels le faisceau est
acheminé), les rondelles de 5/16 et les écrous Nylock.
Voir l’exemple complet sur la figure 16.
