KIT DE RENFORT DE VÉRIN LS21, RÉF. N° 77640-00
AR-
TICLE
Nº DE
RÉFÉRENCE
DESCRIPTION QTÉ
1 15007 BOULON 3/8 PO 1 -1/2 CATÉGORIE 5 HCS ZP 2
2 15031 RONDELLE, 3/8 PO, PLATE ZP (67 PCS/LB) 4
3 15076 VIS 3/8-16* 1 PO LG THD CUTT ZP 2
4 15378
BOULON, CARROSSERIE 3/8 X 1-1/4 PO
CATÉGORIE 5, NC ZP
4
5 15388 ÉCROU, 3/8 PO NE NYLOCK ZP 2
6 15905-00 ÉCROU, 3/8-16 NYLOCK À EMBASE 4
7 77629-12
ATTACHE, SUPÉRIEURE SUPPORT DE
VÉRIN
1
8 77634-12 PIÈCE SOUDÉE, SUPPORT DE VÉRIN LS21 1
KIT DE RENFORT DE VÉRIN LS27, RÉF. N° 77641-00
AR-
TICLE
Nº DE
RÉFÉRENCE
DESCRIPTION QTÉ
1 15007 BOULON 3/8* 1 -1/2 CATÉGORIE 5 HCS ZP 2
2 15031 RONDELLE, 3/8 PO, PLATE ZP (67 PCS/v) 4
3 15076 VIS 3/8-16* 1 PO LG THD CUTT ZP 2
4 15378
BOULON, CARROSSERIE 3/8* X 1-1/4 PO
CATÉGORIE 5, NC ZP
4
5 15388 ÉCROU, 3/8 PO NE NYLOCK ZP 2
6 15905-00 ÉCROU, 3/8-16 NYLOCK À EMBASE 4
7 77633-12 ATTACHE, SUPÉRIEURE SUPPORT DE VÉRIN 1
8 77638-12 PIÈCE SOUDÉE, SUPPORT DE VÉRIN LS27 1
ECHO BEAR CAT
www.bearcatproducts.com
237 NW 12th Street, West Fargo, ND 58078-0849, É.-U.
Nº de téléphone : 701.282.5520 • Numéro sans frais : 800.247.7335 ○ Télécopie 701.282.9522
Courriel : [email protected] • [email protected]
RÉDUISEZ
RÉUTILISEZ
RECYCLEZ

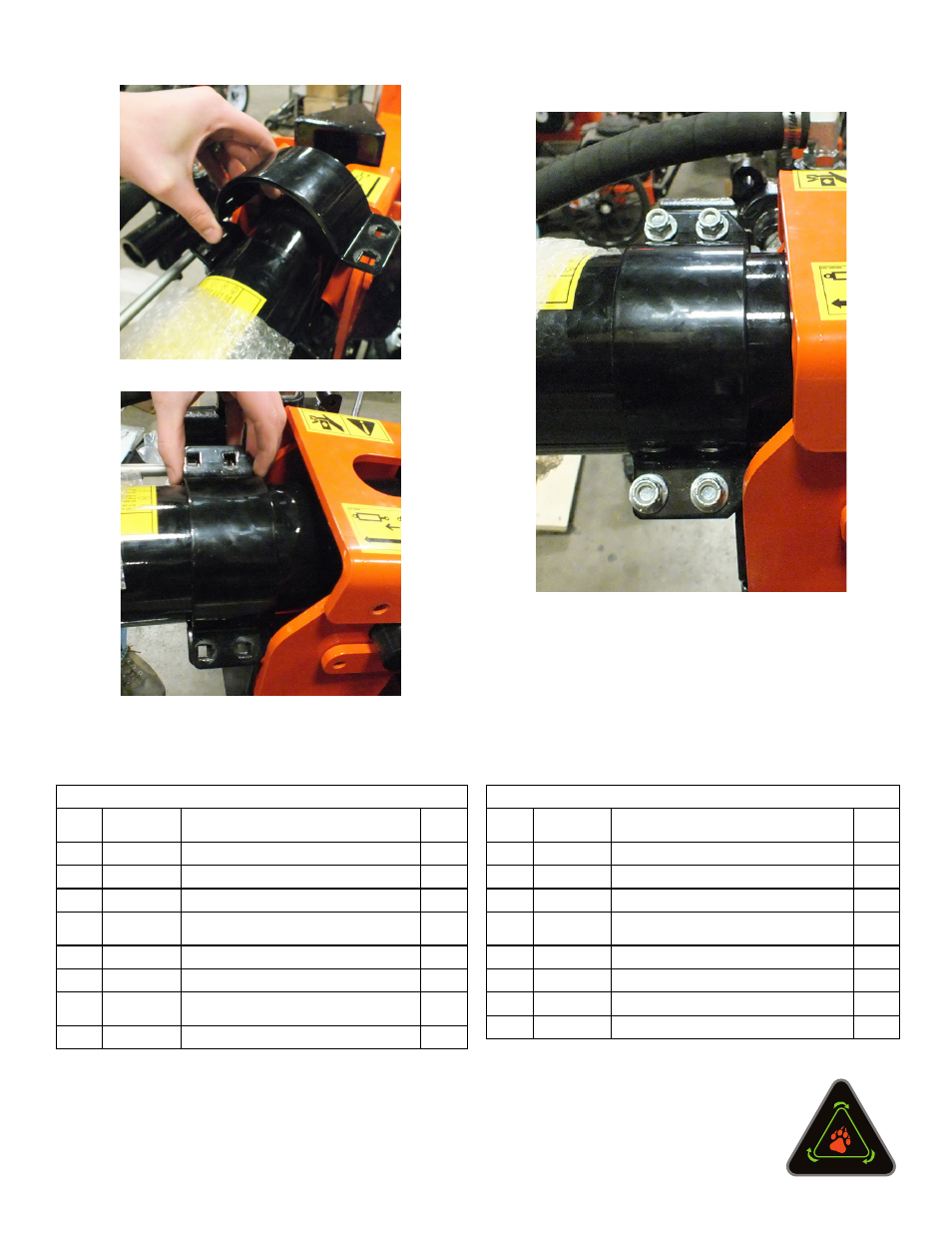

4. Mettez l’attache supérieure en place par-dessus le vérin. 5. Fixez l’attache supérieure à l’aide de quatre boulons de
carrosserie de 3/8 x 1 1/4 po et d’écrous Nylock à embase.
Figure 5, Attache supérieure, avec boulons de
carrosserie de 3/8 po et écrous Nylock à embase
Figure 4, L’attache supérieure en forme de « C »
passe par-dessus le renfort de vérin
