9.4 Port d’accès à très basse tension (option pour CB 150 / CB 210)
Le port d’accès (B) à 8 pôles à très basse tension (TBT) avec une prise femelle Lemo (avec couvercle) et
une prise mâle Lemo permet de connecter deux dispositifs électriques, l'un à l'intérieur et l'autre à l'exté-
rieur de l'incubateur à CO
2
. Il se fait utiliser par exemple pour des dispositifs divisés en une partie de con-
trôle et une partie de fonctionnement tels que les systèmes de roulement et de mixage.

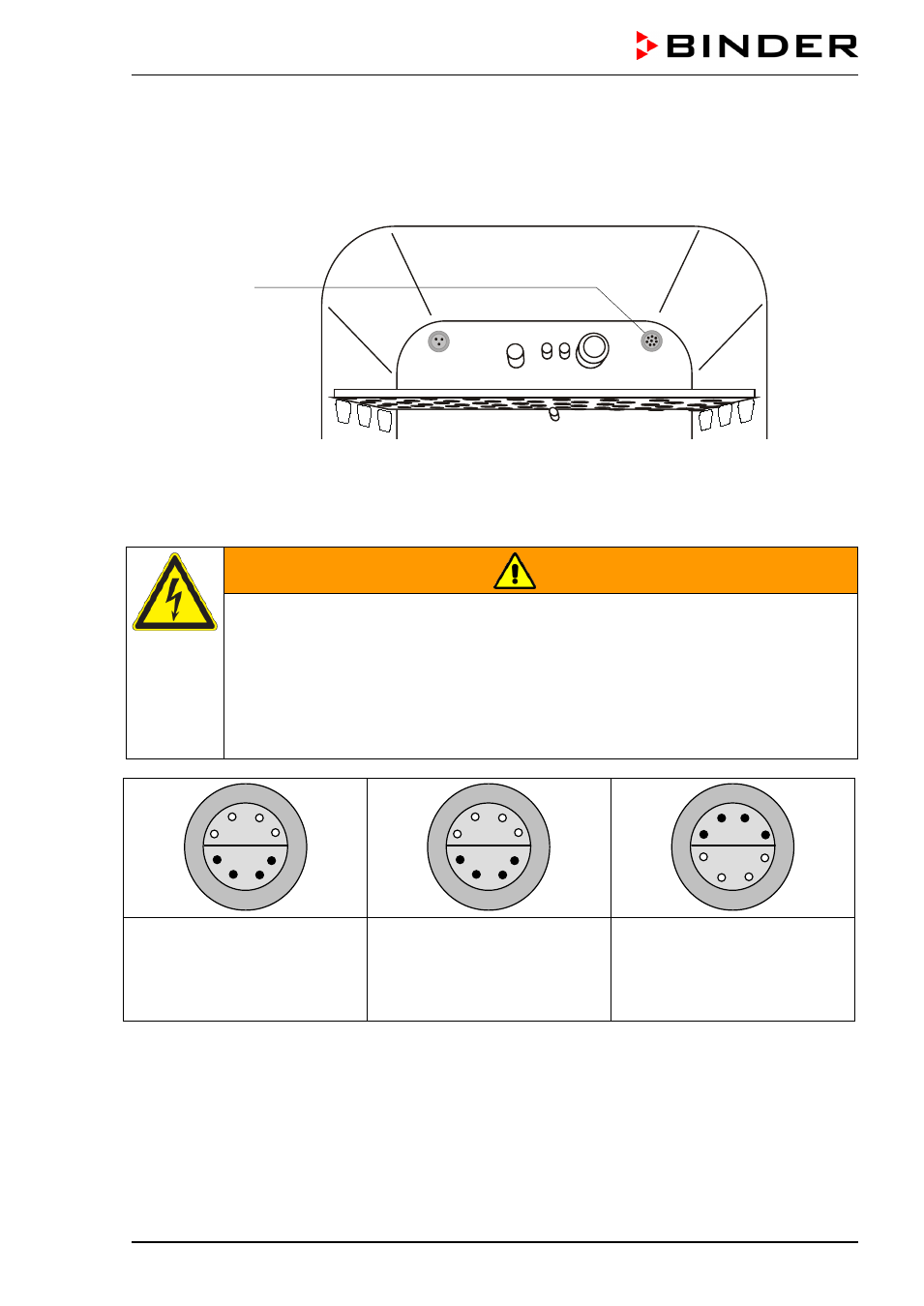

Figure 30: Position du port d’accès à très basse tension
Charge maximale 24 V AC/DC 2 Ampère.
AVERTISSEMENT
Surcharge des contacts.
Endommagement des contacts et de la prise de connexion.
Danger de courant électrique.
Danger de vie.
∅
NE PAS excéder la charge maximale de 24 V AC/DC 2 A.
∅ NE PAS connecter des appareils de courant nominal supérieur à 2 A.
∅ NE PAS connecter des appareils de tension nominale supérieure à 24 V DC.
Extérieur:
prise femelle Lemo extérieure
(8) au dos de l’appareil
Intérieur:
prise femelle Lemo (B) située
dans le coin supérieur droite du
panneau arrière de la chambre
interne
Prise mâle Lemo fournie :
pour l’intérieur et l’extérieur
Figure 31: Occupation des pins (vue avant) des prises femelles et mâle Lemo
Lors de l’introduction des charges thermiques à l’intérieur causé par des appareils électriques comme
des agitateurs et des enrouleurs, la température ambiante de l’incubateur ne doit pas dépasser les 25 °C.
Sinon, la régulation de température à 37 °C n’est plus assurée. Lors de l’opération des appareils élec-
triques à l’intérieur, vérifiez le respect de la température d’incubation choisie avant l’introduction des cel-
lules.
2
1
7 6
8
3
4
5
3
4
6 7
5
2
1
8
3
4
6 7
5
2
1
8
(B)
