CB (E3) 12/2012

page 65/111


Broche 2 (L)




Broche 3

Broche 1 (L)

Broche 1 (N)




Broche 3 (PE)

Broche 2 (L)

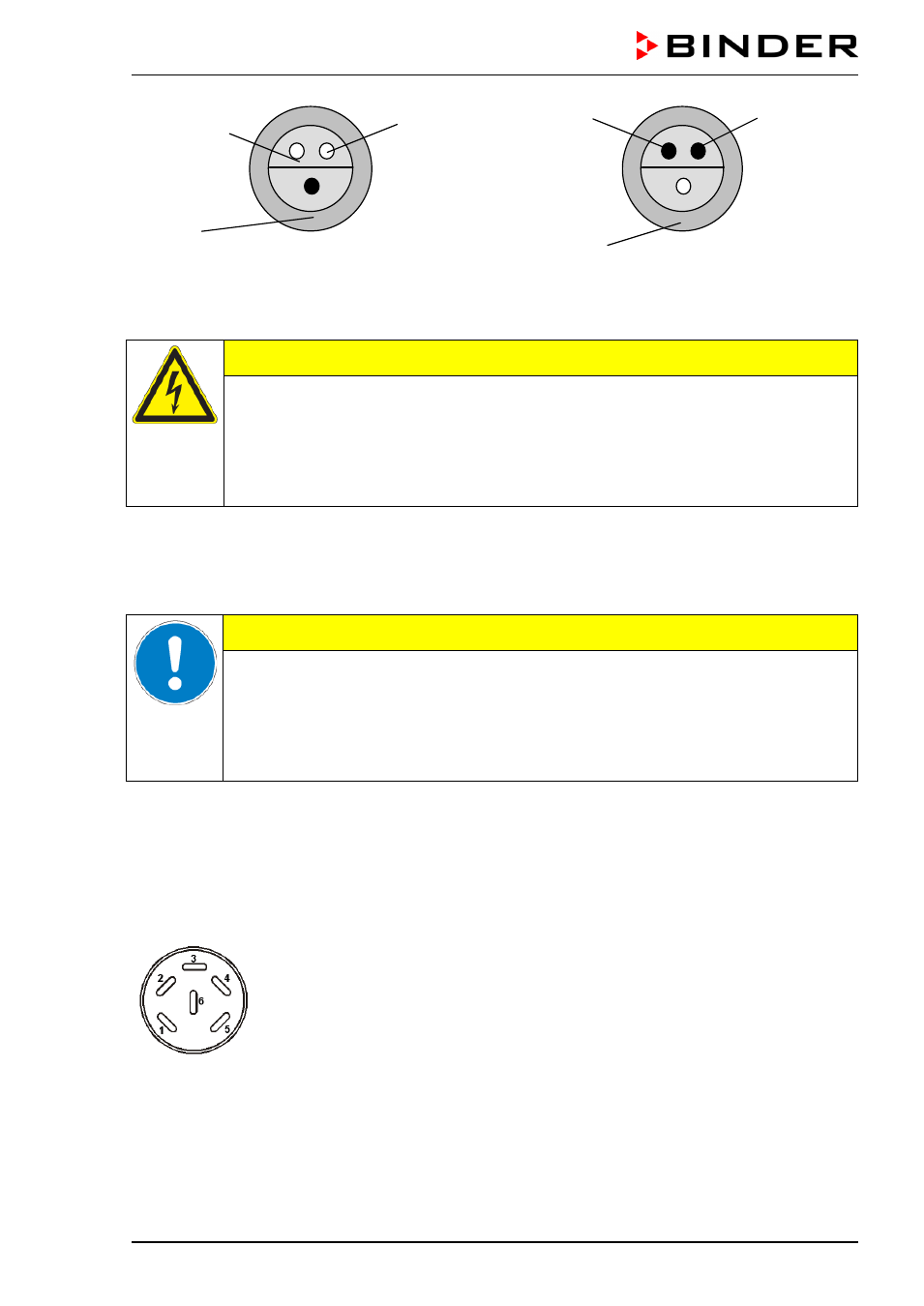

Figure 27: Prise interne (G) (vue avant)

Figure 28: Prise fournie étanche à l’eau

(vue avant)

Données électriques de la prise de courant et de la prise mâle: IP 65 230 V 1N ~ 50-60 Hz

PRECAUTION

Danger de court-circuit.
Endommagement de l’appareil.

Utilisez uniquement la prise mâle livrée (type de protection IP 65) protégée contre les

projections d'eau.

Quand vous n’utilisez pas la prise, fermez-la avec le couvercle protégé contre les pro-

jections d'eau.

Lors de l’introduction des charges thermiques à l’intérieur causé par des appareils électriques comme

des agitateurs et des enrouleurs, la température ambiante de l’incubateur ne doit pas dépasser les 25 °C.

Sinon, la régulation de température à 37 °C n’est plus assurée. Lors de l’opération des appareils élec-

triques à l’intérieur, vérifiez le respect de la température d’incubation choisie

avant l’introduction des cel-

lules.

PRECAUTION

Température à l’intérieure trop élevée > 37 °C lors de l’opération des appareils élec-

triques à l’intérieur.
Endommagement des cultures de cellules.

Lors de l’opération des appareils électriques à l’intérieur: Température ambiante

≤ 25 °C.

Vérifiez le respect de la température avant l’introduction des cellules.

9.3 Sorties analogiques pour température et CO

2

(option)

Par cette option, le appareil est équipé avec des sorties analogues de 4-20 mA pour la température et le

CO

2

. Ces sorties peuvent être utilisées pour transmettre des informations à des systèmes ou appareils de

registration externes.
La douille de raccordement DIN (19) à l’arrière de l’appareil se compose comme suit :

Sortie analogique 4-20 mA DC
PIN 1: Température –

PIN 2: Température +

PIN 3: CO

2

PIN 4: CO

2

+

Domaine de CO

2

: 0 vol.-% à 20 vol.-%

Domaine de température: 0 °C à +200 °C

Une fiche mâle DIN est ajoutée.

Figure 29: Occupation des pins de la douille de raccordement (19) pour l’option Sorties analogiques
