CB (E3) 12/2012 page 48/111

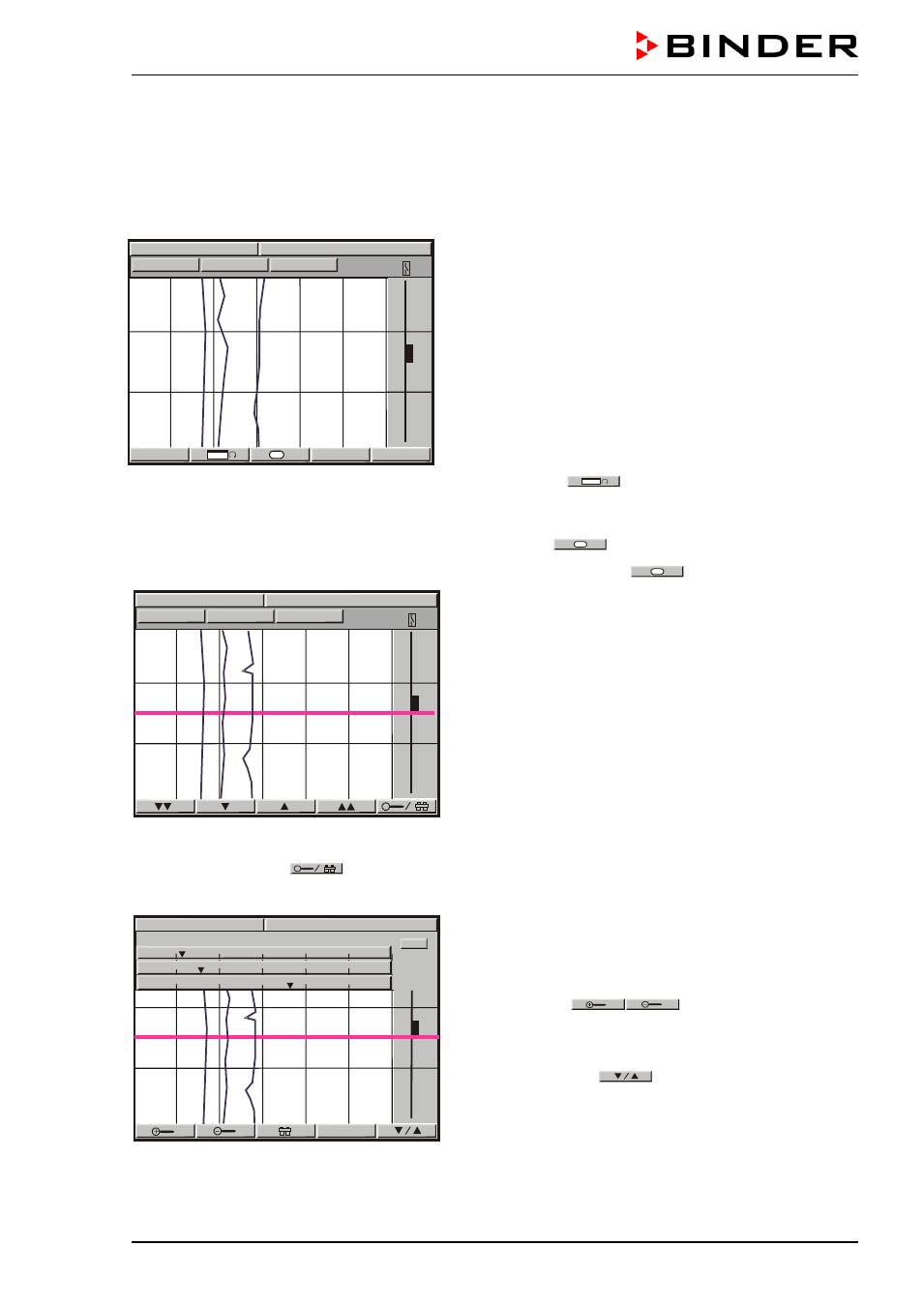

6.6 Représentation graphique des valeurs mesurées (fonction d’enregistreur
graphique)
Cette représentation semblant à un enregistreur, met à votre disposition les valeurs mesurées enregis-
trées pendant une période choisie.
Affichage normal de l’enregistreur graphique:
En haut à gauche : Représentation de la date et de
l’heure actuelles.
En dessous : Représentation numérique et graphique
des valeurs de température [ °C], CO
2
[%] et O
2
[%] (app.
avec réglage d’O
2
).
Echelle:
Température: 0 °C à 200 °C
CO
2
: 0 vol.-% à 20 vol.-%
O
2
(app. avec réglage d’O
2
): 0 vol.-% à 100 vol.-%
La porte ouverte est marquée à droite comme ligne élar-
gie.
Avec la touche
, choisissez entre des différentes
variations de la représentation.
Dépendant du choix, ce n’est peut-être que maintenant
que la touche
H
sera visible.
Représentation de l’histoire avec curseur: Appuyez sur la touche
H
= Histoire. Le curseur
apparaît comme ligne rose, représentant l’instant choisi.
Ainsi, vous avez accès aux valeurs mesurées accor-
dantes à cet instant.
En haut à gauche : Représentation de la date et de
l’heure correspondant à la position du curseur
En dessous : Représentation numérique et graphique
des valeurs de température, de CO
2
et d’O
2
(app. avec
réglage d’O
2
) accordantes.
Utilisez les touches flèches pour déplacer la ligne cur-
seur.
Flèches simples : Positionnement précis.
Flèches doubles : Changement d’écran.
Appuyez sur la touche : Changer à la représentation Zoom :
Représentation de l’histoire - Zoom:
Touches loupes
: Zoom devant et arrière
(prolonger ou écourter le temps représenté à l’écran).
Touche de sélection
: Retour à la représentation
précédente.
Vous pouvez aussi entrer l’instant de curseur de façon numérique.
11:32:14 17.12.08
11:06:00
10.06:00
DOOR
12:06:00
TEMP
O2
C2 O
0.0
0.0
0.0 +200.0
+100.0
+20.0
11:32:14 17.12.08
12:06:00
11:06:00
10.06:00
+29.4 °C 5.1 % 30.4 %
CONFIG VIEW->
18:58:55 17.12.08
18:09:00
17:09:00
16.09:00
H
+29.4 °C 5.1 % 30.4 %
