PRECAUTION
Pression de sortie trop élevée, excédant 2,5 bar.
Endommagement de l’appareil.
∅
La pression de sortie NE doit PAS dépasser la valeur indiquée de 2,5 bar.
 Avant de connecter l’appareil, vérifiez la pression de sortie au niveau du réducteur de
chaque bouteille.
 Réglez la pression de sortie de chaque bouteille sur 2,0 bar au-dessus de la pression
ambiante.
En cas de l’option CO
2
Fail Safe (chap. 9.8) le réducteur de pression additionnel en option
(Art. No. 8009-0232) doit être installé sur les deux bouteilles (installation chap. 4.4.6).
Pendant que la douille de raccord (c) se trouve dans le raccord de fermeture rapide (a) (chap. 4.4.4), du
gaz CO
2
s’échappe de façon permanente par la fiche de connexion externe (18). S’il n’y a pas de deu-
xième appareil CB connecté, la douille de raccord ne doit pas être introduite au raccord de fermeture
rapide correspondant (a) ou y rester.
AVERTISSEMENT
Concentration élevée de CO
2
(> 4 Vol.-%).
Danger de mort par étouffement.
Danger d’intoxication.

S’il n’y a pas de deuxième appareil CB connecté:
Enlevez la douille de raccord (c) du raccord de fermeture rapide (a) (Figure 13).
Pour la fonction, voir chap. 9.9.2.
4.4.9 Connexion des échangeurs de bouteilles incorporés pour N
2
et O
2
(option pour CB
150 / CB 210 avec réglage d’O
2
)
Deux bouteilles de gaz séparées (O
2
) doivent être
connectées aux connecteurs (5) et (14).
Deux bouteilles de gaz séparées (N
2
) doivent être
connectées aux connecteurs (4) et (12).

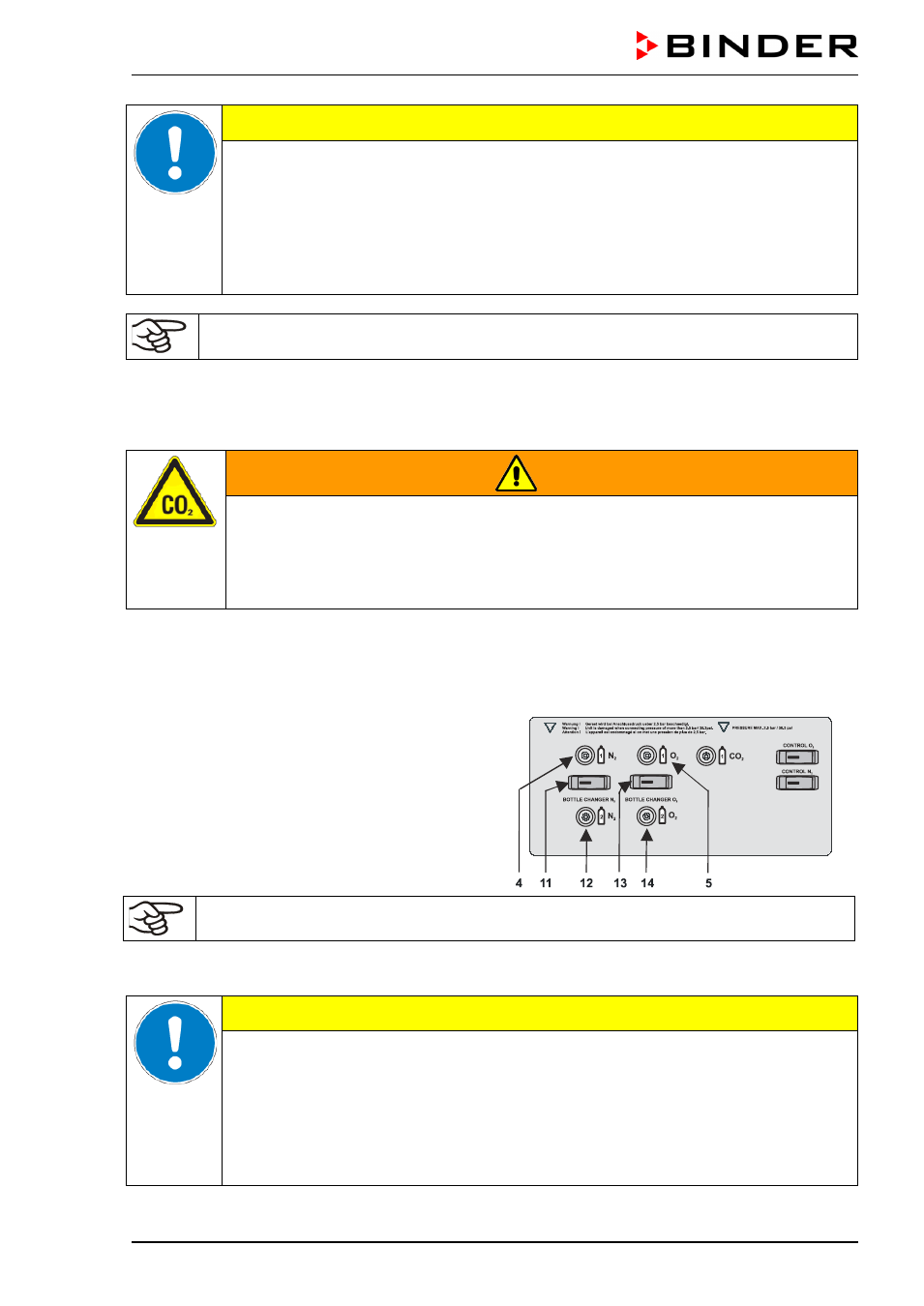

Figure 19: Raccords de gaz pour échangeurs de
bouteilles incorporés pour N
2
et O
2
sur le tableau
d’instruments au dos de l’appareil
Les gaz O
2
et N
2
utilisés sur l’appareil doivent avoir une pureté technique de 99,5 %.
Chacune des bouteilles de gaz doit avoir une pression de sortie de 2,0 bar au-dessus de la pression am-
biante.
PRECAUTION
Pression de sortie trop élevée, excédant 2,5 bar.
Endommagement de l’appareil.
∅
La pression de sortie NE doit PAS dépasser la valeur indiquée de 2,5 bar.
 Avant de connecter l’appareil, vérifiez la pression de sortie au niveau du réducteur de
chaque bouteille.
 Réglez la pression de sortie de chaque bouteille sur 2,0 bar au-dessus de la pression
ambiante.
Pour la fonction, voir chap. 9.9.3.
