CB (E3) 12/2012 page 19/111

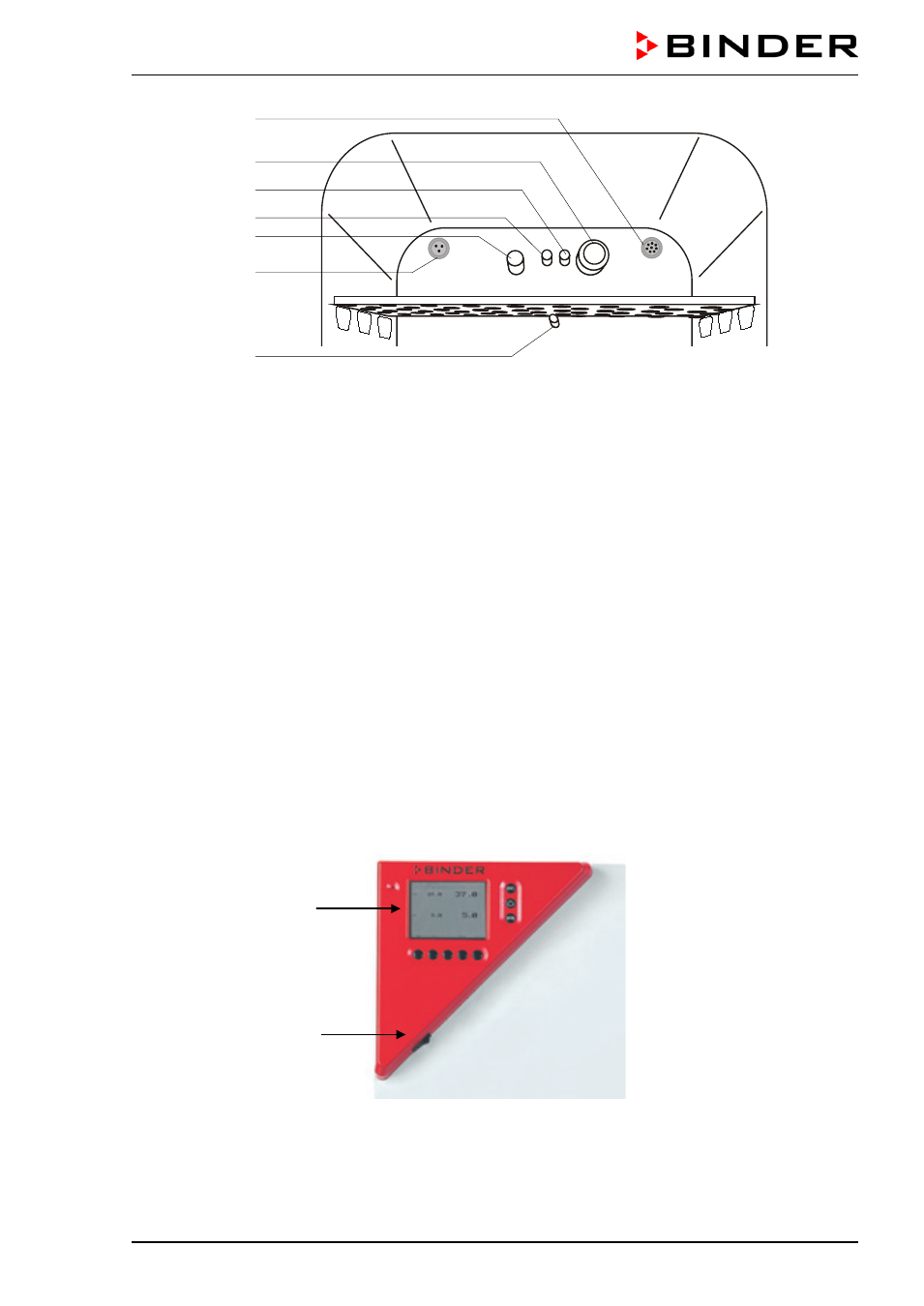

Figure 5: Incubateur CB 150 / CB 210 avec réglage d’O
2
et options
(A) Régulateur MB 1avec écran pour température et CO
2
ainsi que pour O
2
(app. avec réglage d’O
2
)
(B) Prise du port d’accès à très basse tension (option, chap. 9.4)
(C) Détecteur de CO
2
(D) Tête de mélange de gaz CO
2
(D2) Tête de mélange de gaz additionnelle O
2
/ N
2
(app. avec réglage d’O
2
)
(E) Sonde de température Pt100
(F) Détecteur d’O
2
(app. avec réglage d’O
2
)
(G) Prise intérieure 230V (3 A max.) (option, chap. 9.2)
(H) Clayettes
(I)
Port d'accès de mesure
(J) Porte vitrée intérieure
(K) Bassin d'eau Permadry™
(L)
Cache inférieur.
2.2 Panneau d’instrumentation CB
Figure 6: Panneau d’instrumentation
(A) Régulateur à écran à microprocesseur MB1
(A1) Interrupteur marche/arrêt
(B)
(C)
(D)
(D2)
(F)
(G)
(E)
(A)
(A1)
