CB (E3) 12/2012 page 20/111
2.3 Tableau d’instruments au dos de l’appareil
20
19 3 2 4 6 7 17
9 5 18

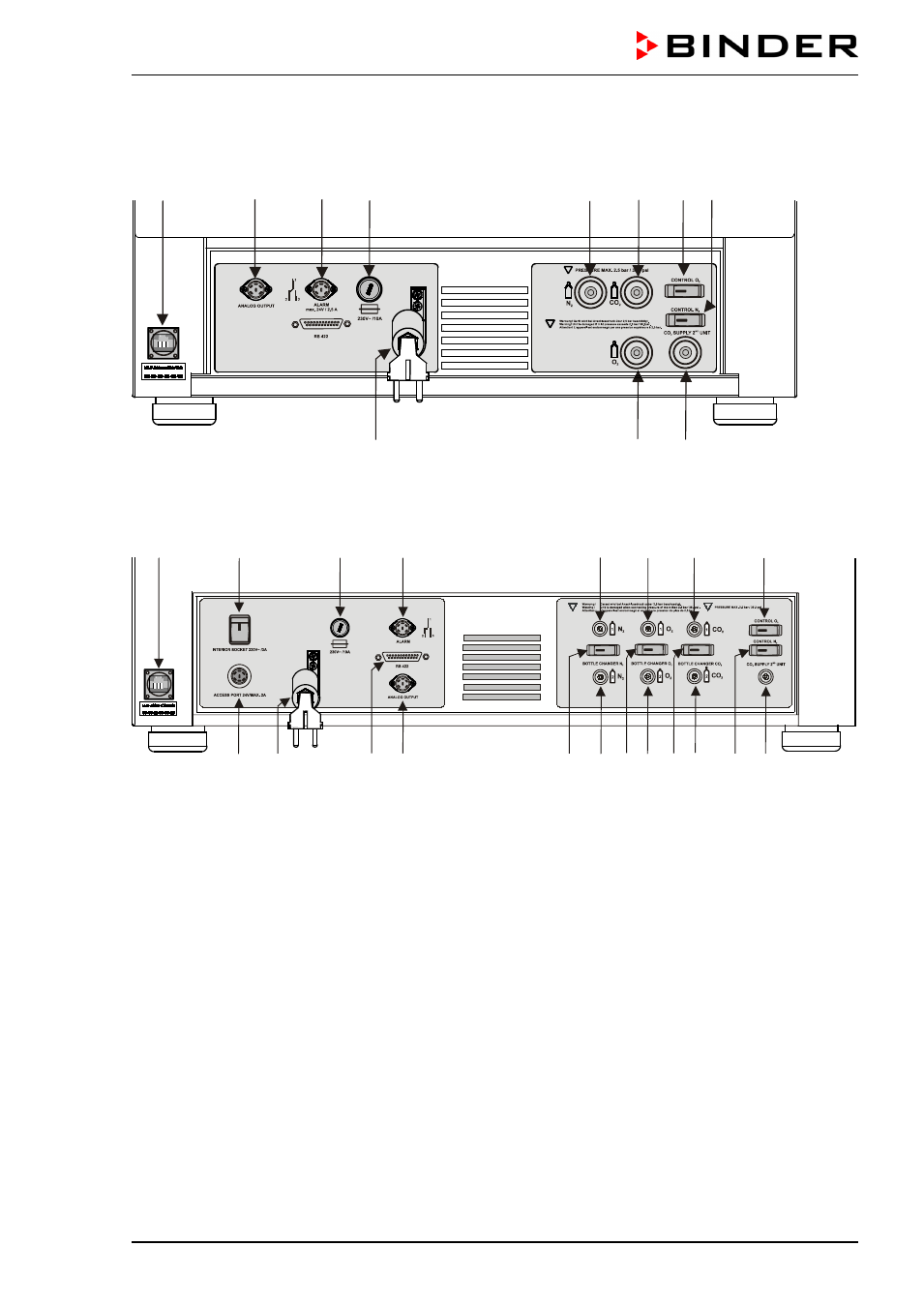

Figure 7: Tableau d’instruments au dos de l’appareil CB 53 avec réglage d’O
2
et des options
20
1 2 3 4 5 6 7
8 9 10 19 11 12 13 4 15 16 17 18
Figure 8: Tableau d’instruments au dos de l’appareil CB 150 / CB 210 avec réglage d’O
2
et des options
(1)
Interrupteur marche / arrêt pour prise interne 230 V (option)
(2) Fusible de l’appareil
(3) Prise de connexion pour contact d’alarme sans potentiel
(4) Raccord de fermeture rapide pour N
2
(app. avec réglage d’O
2
)
(5) Raccord de fermeture rapide pour O
2
(app. avec réglage d’O
2
)
(6) Raccord de fermeture rapide pour CO
2
(7) Eteindre l’alarme de pression d’O
2
(app. avec réglage d’O
2
)
Lors de l’arrêt simultané de (7) et (17): réglage d’O
2
arrêté
(8) Prise externe du port d’accès à très basse tension (option pour CB 150 / CB 210, chap. 9.4)
(9) Câble d’alimentation
(10) Interface RS 422
