CB (E3) 12/2012 page 36/111
4.4.6 Branchement d’une bouteille de gaz CO
2
avec Fail Safe (option)

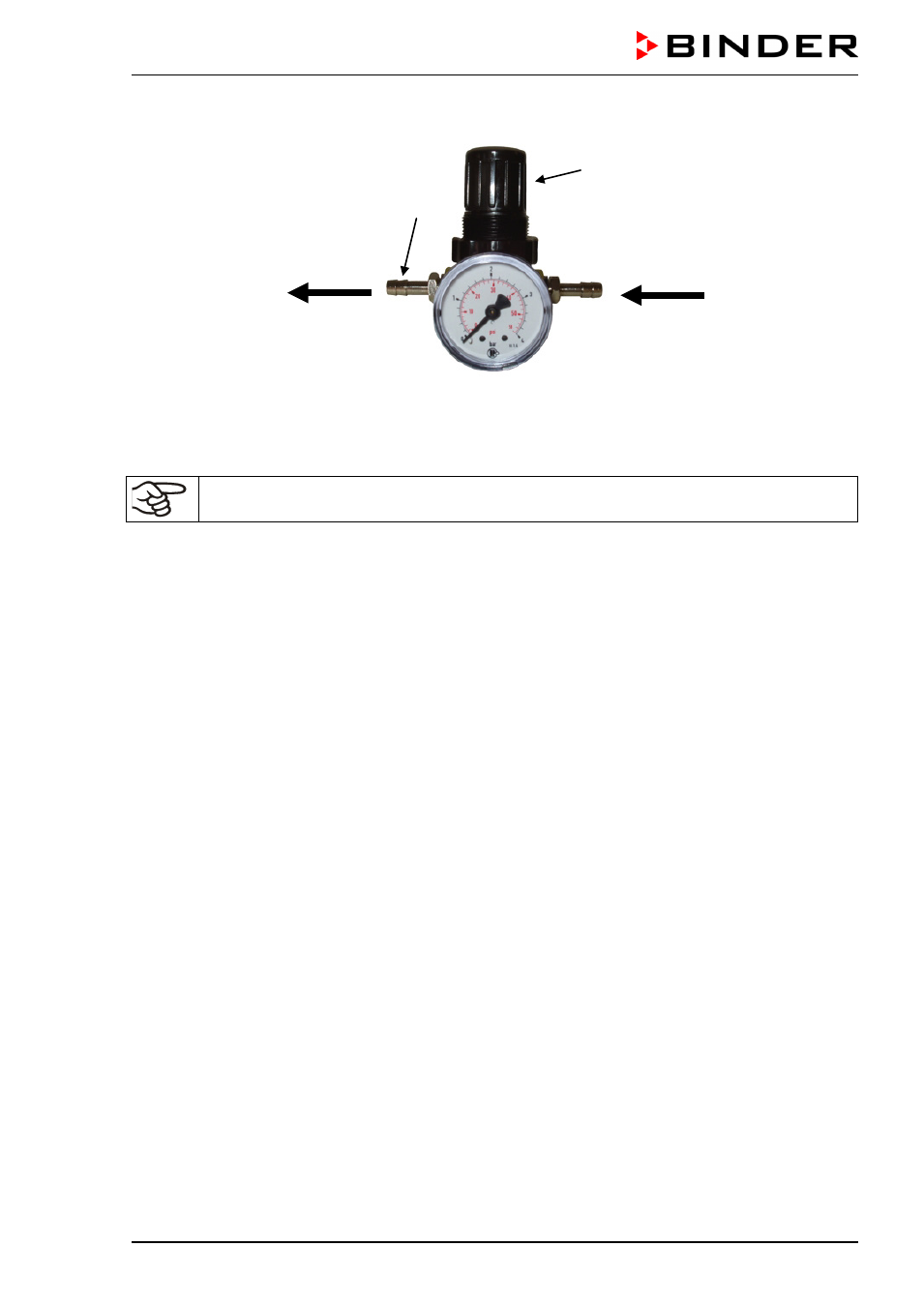

Figure 16: Réducteur de pression avec manomètre pour l’option Fail Safe
En cas de l’option Fail Safe, un réducteur de pression réglable muni d’un manomètre est fourni en vue
d’assurer la pression de sortie constante à l’incubateur. Le matériel est fourni en ordre de marche (avec
des embouts à olive et des anneaux d'étanchéité).
L’établissement des raccords de gaz doit être fait par du personnel qualifié formé sur la mani-
pulation de CO
2
et familier avec les mesures de sécurité nécessaires.
Le montage doit être effectué en l’ordre suivant:
1. En levant le bouton de réglage de pression (e) et en le tournant en sens antihoraire, fermez la valve
du réducteur de pression
2. La pression aval de la source de gaz doit se situer entre 2,5 et 28 bar (pression aval recommandée: 3
bar).
3. Montez le réducteur de pression dans le tuyau à gaz entre la connexion de CO
2
(6) et l’alimentation en
gaz. Pour ce but, fixez les tuyaux à gaz sur les embouts à olive (d) et serrez-les avec les deux colliers
de serrage 8-12 mm fournis. Respectez le sens indiqué par la flèche sur la face inférieure.
4. Ensuite, réglez la pression de sortie désirée pour l’incubateur sur 2,0 bar en levant et en tournant le
bouton de réglage de pression (e).
Pour la fonction de l’option Fail Safe voir chap. 9.8.
En cas de l’option échangeur de bouteilles de CO
2
(connexion chap. 4.4.7) et de l’option Echangeur de
bouteilles incorporé pour CO
2
avec connexion de gaz externe pour 2 e incubateur (connexion chap. 4.4.8)
un deuxième réducteur de pression doit être installé dans la conduite de gaz de la connexion (16). Veillez
que la même pression aval est réglée sur les deux réducteurs de pression.
Pour l’option Fail-Safe, le réducteur de pression intercalé (un réducteur de pression pour chacune des
deux connexions en combinaison avec l’option l’échangeur de bouteilles de CO
2
) doit être réglé sur 2,0
bar jusqu’à 2,5 bar maximum. Réglez la pression d'admission des bouteilles de gaz, des groupes de bou-
teilles ou des alimentations centrales en gaz par environ 0,5 bar au-dessus, c.-à-d. sur 2,5 bar jusqu’à 3
bar maximum. Vérifiez les réglages de pression avant de connecter le tuyau à gaz à l’incubateur.
Tableau de conversion de pressions du gaz à l'entrée, bar – psi voir chap. 16.8.
(e)
(d)
