CB (E3) 12/2012 page 59/111
8.3 Contact d’alarme sans potentiel
L’appareil est équipé sur le dos de contacts d’alarme sans potentiel pour
température et CO
2
par lesquels des alertes (chap. 8) peuvent être trans-
mises à une installation de monitorage centrale.
La connexion est établie par le biais de la douille DIN (3).

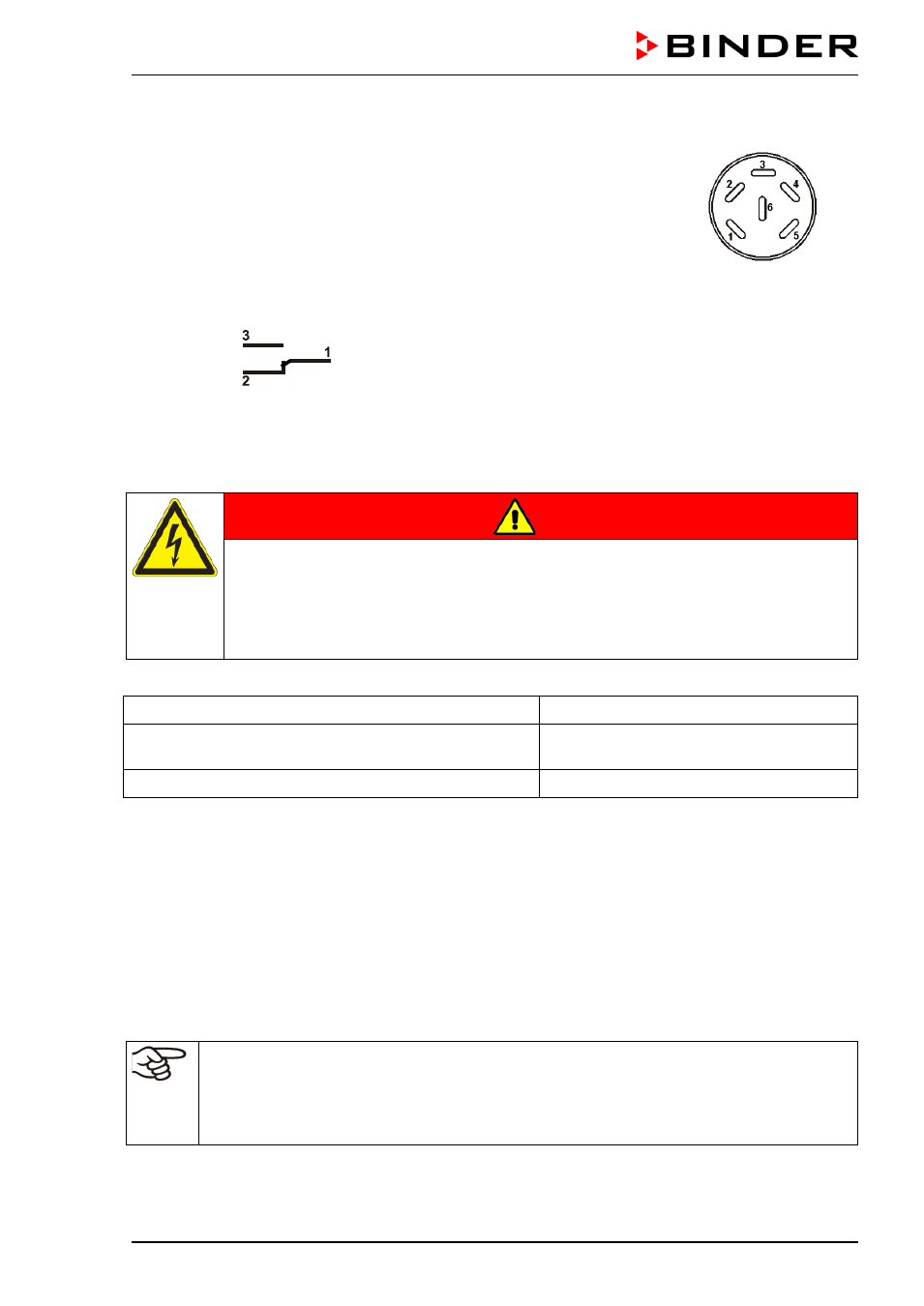

Figure 24: Affectation des pins de la douille DIN (3)
ALARME
Pin 1: Pôle
Pin 2: Contact à ouverture
Pin 3: Contact de fermeture
S’il n’y a pas de signal d’alarme, les broches 1 et 3 ferment le circuit.
En cas d’alarme, les broches 1 et 2 ferment le circuit.
Capacité de charge maximale des contacts de commutation: 24 V AC/DC 2,5A
DANGER
Danger de courant électrique.
Danger de vie.
Endommagement des contacts de commutation et de la douille.
∅
NE PAS dépasser la charge de commutation maximale de 24V AC/DC, 2.5A
∅ NE PAS connecter des appareils à une charge de commutation supérieure.
Le contact sans potentiel est établi en cas des erreurs suivants:
Panne de secteur tout de suite
Déviation de température ou de CO
2
ou d’O
2
(app. avec
réglage d’O
2
)
15 min après l’incident
Ouverture de porte 15 min après l’incident
En cas de déviation de température, de CO
2
ou d’O
2
(app. avec réglage d’O
2
) ou d’ouverture des portes,
le message d’alarme sur l’affichage du régulateur est conservé pendant la transmission d’alarme par le
contact d’alarme sans potentiel.
Quand la cause de l’anomalie n’existe plus, vous pouvez remettre l'alarme par le contact sans potentiel
ensemble avec message d’alarme sur l’affichage du régulateur par la touche RESET.
En cas de panne de secteur, la transmission d’alarme par contacts d’alarme sans potentiel est effectuée
pendant toute la durée de la de panne de secteur.
Après le retour du courant les contacts 1 et 3 se ferment automatiquement. Le message d’alarme (rouge)
« POWER ON » s’affiche au régulateur, et le signal sonore se déclenche, pourvu qu’il n’ait pas été dé-
sactivé dans le menu «Utilisateur» (chap. 6.4). La panne de secteur et le retour du courant sont registrés
dans la liste d’évènements.
Dans le cas d’enregistrement de données au moyen du logiciel de communication APT-
COM™ 3 DataControlSystem (option, chap. 9.6) par l’interface RS422 de l’incubateur à CO
2
,
le message d’alarme n’est pas automatiquement transmis au protocole APT-COM™

Réglez les limites de tolérance pour l’enregistrement des dépassements des seuils prédé-
finis séparément dans l’APT-COM™3.
