CB (E3) 12/2012 page 34/111
Enlevez le bouchon fileté (b) en le tirant.
Dos de l’appareil

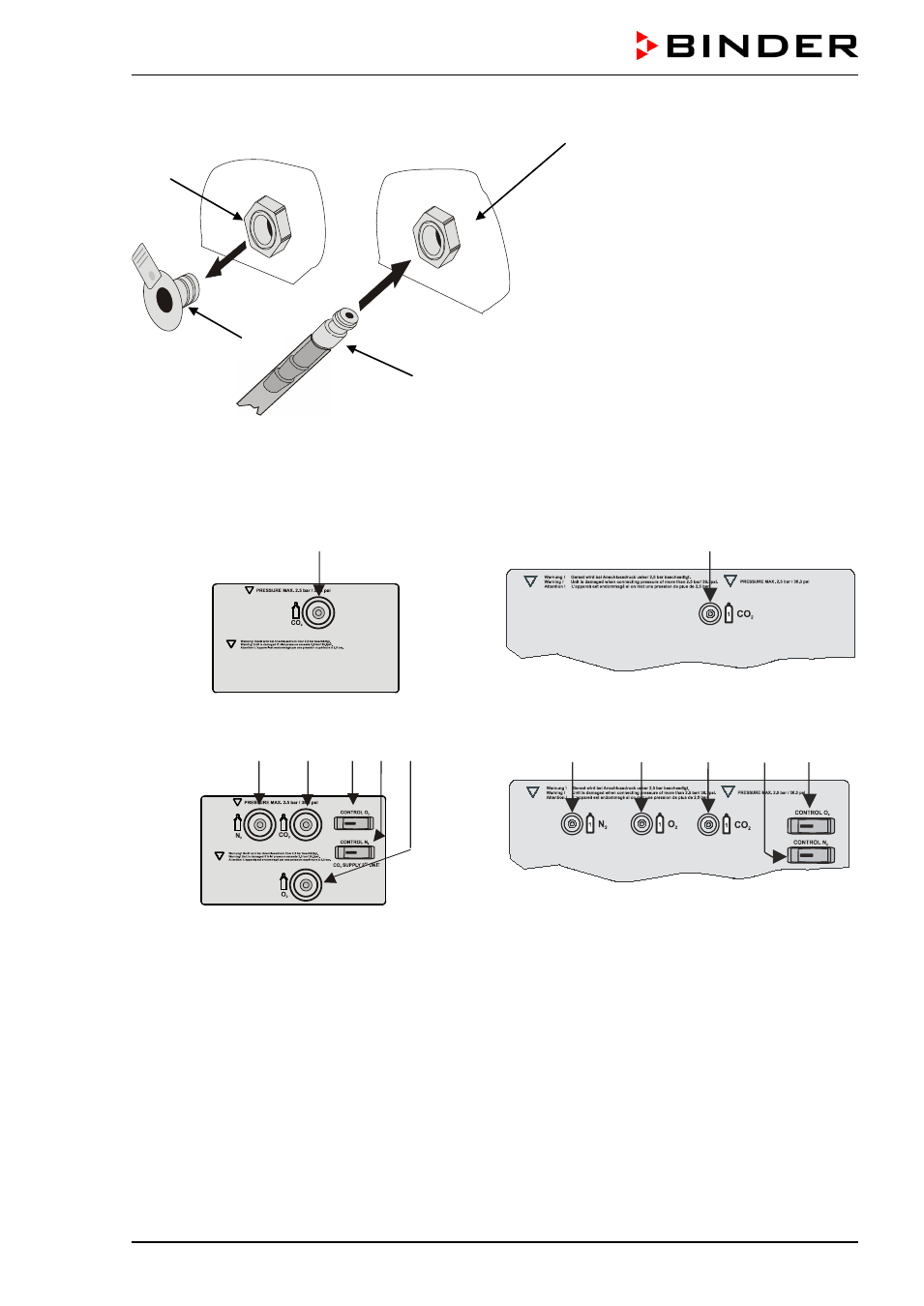

Figure 13: Montage de la connexion des tubes des bouteilles de gaz
Maintenant la douille de raccord (c) peut être introduite dans le raccord de fermeture rapide. Pour le dé-
montage, la douille de raccord peut simplement être tirée du raccord de fermeture rapide.
6 6
CB 53 sans réglage d’O
2
CB 150 / CB 210 sans réglage d’O
2
4 6 17 7 5 4 5 6 17 7
CB 53 avec réglage d’O
2
CB 150 / CB 210 avec réglage d’O
2
Figure 14: Raccords de gaz standard sur le tableau d’instruments au dos de l’appareil
(a)
(c)
(b)
