4.4.7 Connexion de l’échangeur de bouteilles incorporé pour CO
2
(option pour CB 150
et CB 210)
Deux bouteilles de gaz séparées doivent être con-
nectées aux connecteurs (6) et (16).

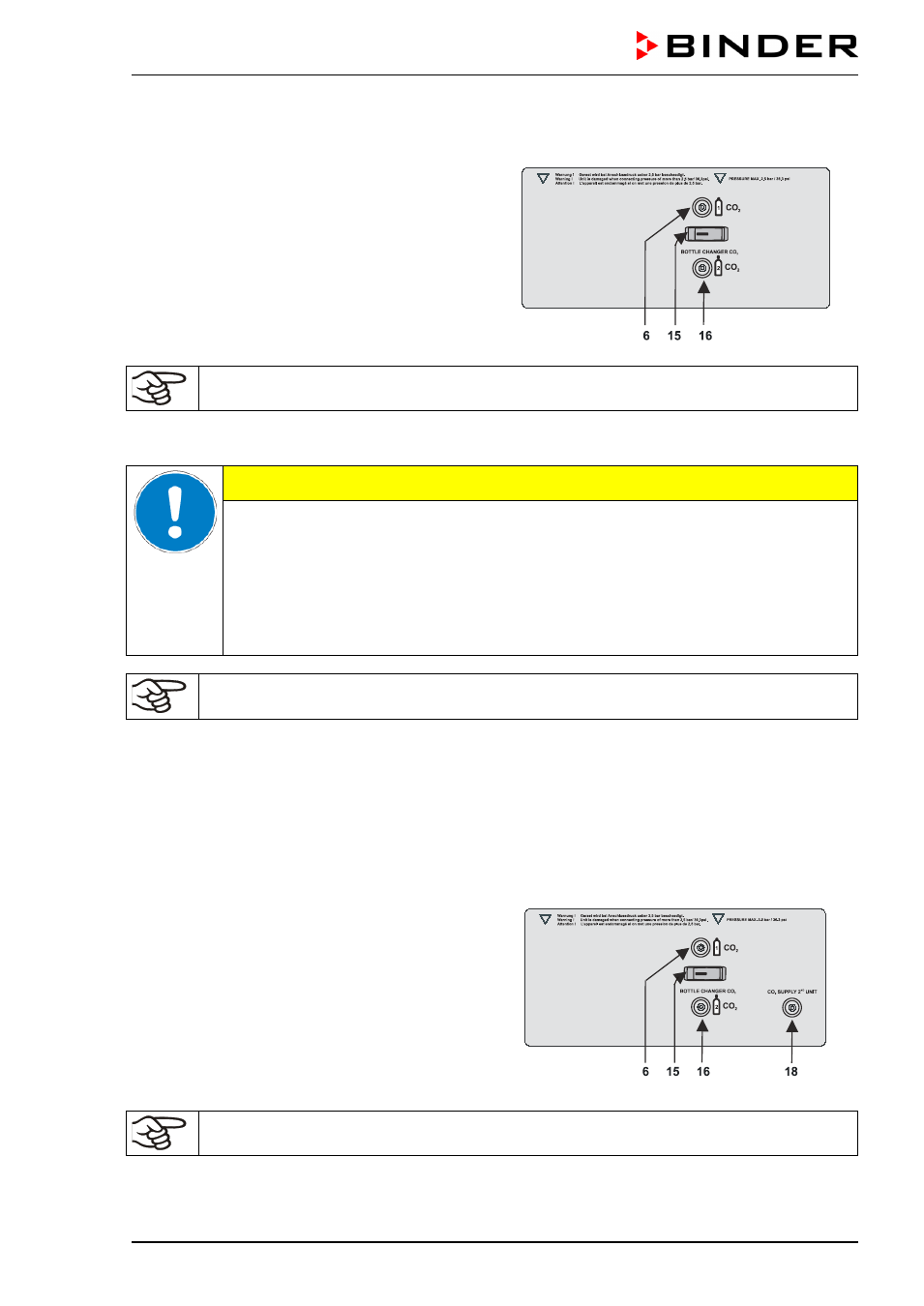

Figure 17: Raccords de gaz pour l’échangeur de
bouteilles incorporé sur le tableau d’instruments au
dos de l’appareil
Le gaz CO
2
utilisé sur l’appareil doit avoir une pureté technique de 99,5 %.
Chacune des deux bouteilles de gaz doit avoir une pression de sortie de 2,0 bar au-dessus de la pression
ambiante.
PRECAUTION
Pression de sortie trop élevée, excédant 2,5 bar.
Endommagement de l’appareil.
∅
La pression de sortie NE doit PAS dépasser la valeur indiquée de 2,5 bar.
 Avant de connecter l’appareil, vérifiez la pression de sortie au niveau du réducteur de
chaque bouteille.
 Réglez la pression de sortie de chaque bouteille sur 2,0 bar au-dessus de la pression
ambiante.
En cas de l’option CO
2
Fail Safe (chap. 9.8) le réducteur de pression additionnel en option
(Art. No. 8009-0232) doit être installé sur les deux bouteilles (installation chap. 4.4.6).
Pour la fonction, voir chap. 9.9.1.
4.4.8 Connexion de l’échangeur de bouteilles incorporé pour CO
2
avec connexion de
gaz externe pour 2 e incubateur (option pour CB 150 et CB 210)
Cette option rend possible l’alimentation simultanée de deux incubateurs CB en CO
2
en n’utilisant que
l’échangeur de bouteilles incorporé au premier incubateur (chap. 9.9.1). Pour ce but, le deuxième incuba-
teur est connecté à la connexion de gaz externe (18) au dos du premier incubateur.
Branchement de l’échangeur de bouteilles de
CO
2
:
Connectez deux bouteilles de gaz séparées aux
connecteurs (6) et (16).
Figure 18: Raccords de gaz pour l’échangeur de
bouteilles incorporé pour CO
2
avec connexion de
gaz externe sur le tableau d’instruments au dos de
l’appareil
Le gaz CO
2
utilisé sur l’appareil doit avoir une pureté technique de 99,5 %.
Chacune des deux bouteilles de gaz doit avoir une pression de sortie de 2,0 bar au-dessus de la pression
ambiante.
