3.1 Pr
incipes de base
Système de référence sur fraiseuses

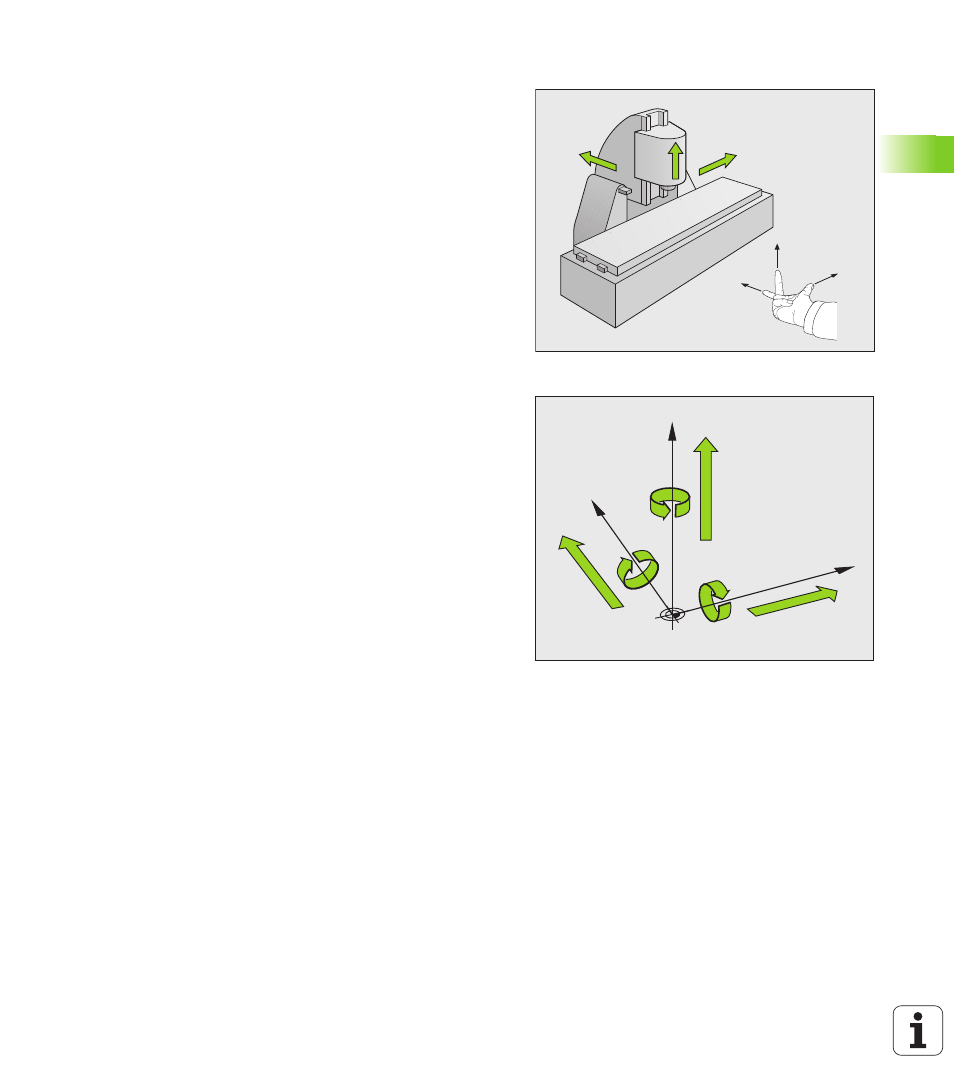

Pour l’usinage d’une pièce sur une fraiseuse, le système de référence
est généralement le système de coordonnées cartésiennes. La figure
de droite montre le parallèle entre le système de coordonnées
cartésiennes et les axes de la machine. La règle des trois doigts de la
main droite est un moyen mnémotechnique: le majeur dirigé dans le
sens de l’axe d’outil indique alors le sens Z+, le pouce indique le sens
X+, et l’index le sens Y+.
L'iTNC 530 peut commander jusqu'à 18 axes au maximum. En plus
des axes principaux X, Y et Z, existent également les axes auxiliaires
U, V et W qui leurs sont parallèles. Les axes rotatifs sont désignés par
A, B et C. La figure en bas à droite montre la relation des axes
auxiliaires et axes rotatifs avec les axes principaux.
D'autre part, le constructeur de la machine peut définir également de
nombreux axes auxiliaires identifiés avec les lettres minuscules.
+X
+Y
+Z
+X
+Z +Y
W+
C+
B+
V+ A+
U+
Y
X
Z
