HEIDENHAIN iTNC 530 521
12.6 Cor
rection d'outil tr
idimensi
onnelle (option de logiciel 2)

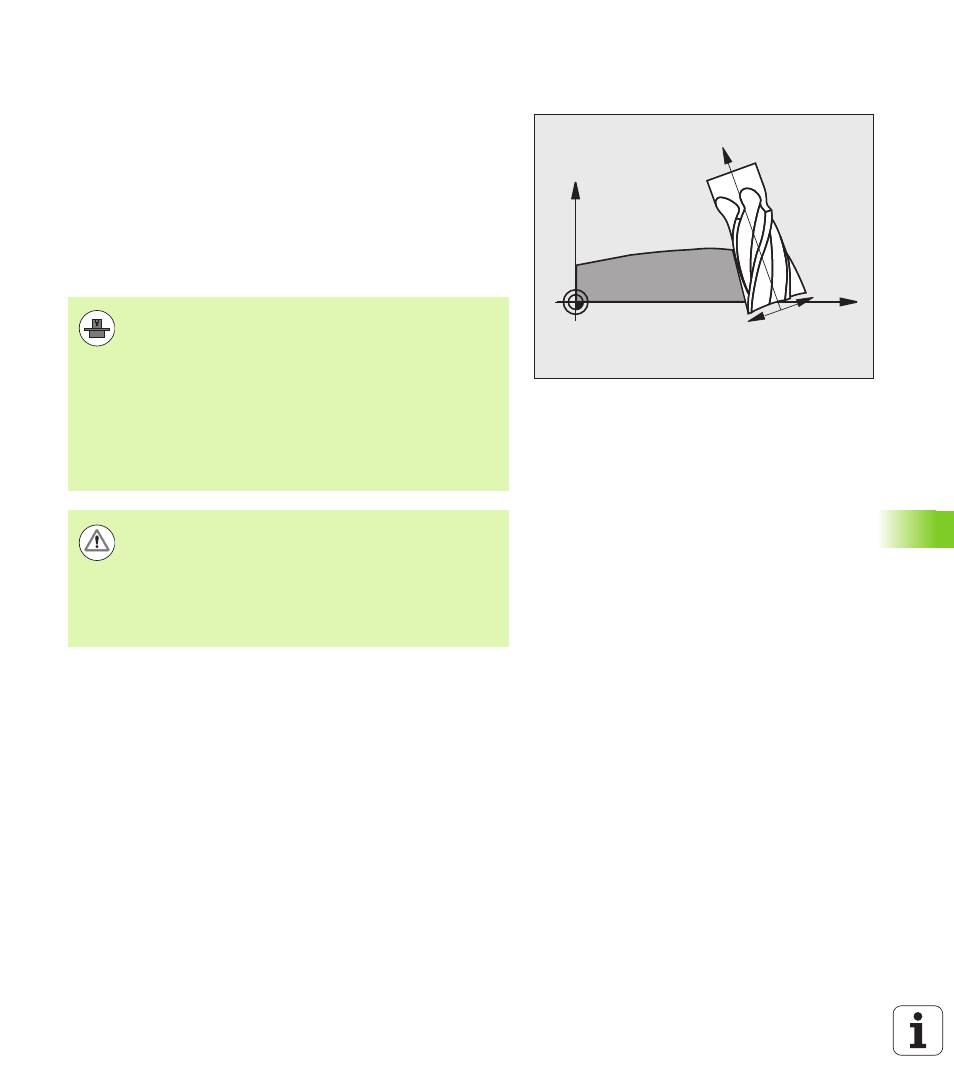

Fraisage de profil: correction 3D avec orientation
de l'outil
La TNC décale l'outil perpendiculairement au sens du déplacement et
perpendiculairement à la direction de l'outil, en fonction de la somme
des valeurs delta DR (tableau d'outils et TOOL CALL). Le sens de
correction est à définir avec la correction de rayon RL/RR (voir figure,
sens du déplacement Y+). Pour que la TNC puisse atteindre
l'orientation définie, vous devez activer la fonction M128 (voir
„Conserver la position de la pointe de l'outil lors du positionnement
des axes inclinés (TCPM): M128 (option de logiciel 2)” à la page 510).
La TNC positionne alors automatiquement les axes rotatifs de la
machine de manière à ce que l'outil puisse atteindre l'orientation
d'outil programmée avec la correction active.
X
Z
RL
RR
Cette fonction n'est possible que sur les machines dont la
configuration d'inclinaison des axes peut permettre de
définir les angles spatiaux. Consultez le manuel de votre
machine.
La TNC ne peut pas positionner automatiquement les
axes rotatifs sur toutes les machines. Consultez le manuel
de votre machine.
Notez que la TNC applique une correction en fonction des
valeurs Delta définies. Un rayon d'outil R défini dans le
tableau d’outils n'a aucune influence sur la correction.
Attention, risque de collision!
Sur les machines dont les axes rotatifs n'autorisent
qu'une plage de déplacement limitée et lors du
positionnement automatique, des déplacements peuvent
nécessiter, par exemple, une rotation de la table à 180°.
Faites attention aux risques de collision de la tête avec la
pièce ou avec les éléments de fixation.
