2.2 Ecr
a
n et panneau de commande
Panneau de commande

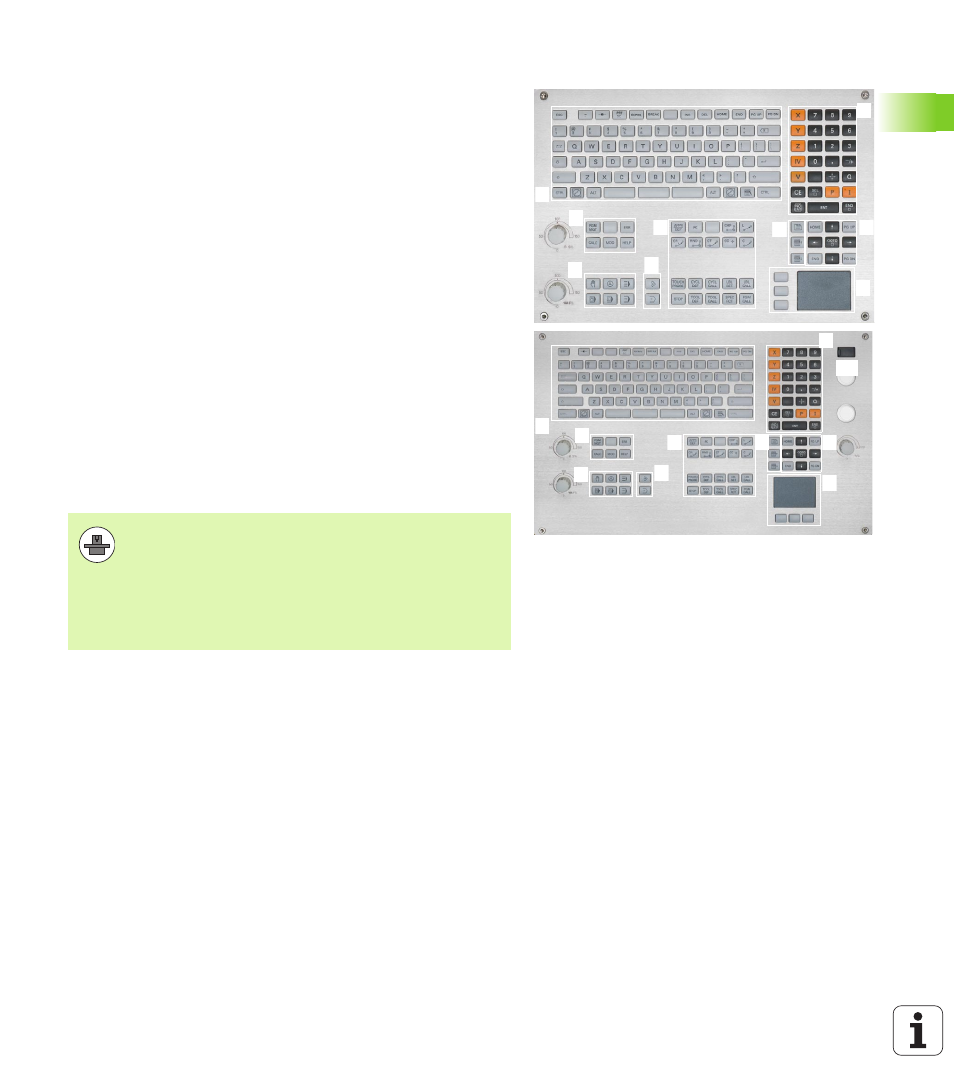

La TNC est fournie avec différents panneaux de commande. La figure
montre les éléments des panneaux de commande TE 730 (15“) et
TE 740 (19“):
Les fonctions des différentes touches sont résumées au verso de la
première page.
1 2
3
5
1 4
6
7 7
1
7 9
8
1 2
3
5
1 4
6
7 7
1
7 9
8
1 10
1 Clavier alphabétique pour l'introduction de textes, noms de
fichiers et pour la programmation DIN/ISO
Version bi-processeur: touches supplémentaires pour l'utilisation
de Windows
2 „ Gestionnaire de fichiers
„ Calculatrice
„ Fonction MOD
„ Fonction HELP
3 Modes Programmation
4 Modes Machine
5 Ouverture des dialogues de programmation
6 Touches de navigation et instruction de saut GOTO
7 Saisie de nombres et sélection des axes
8 Pavé tactile
9 Touches de navigation smarT.NC
10 Prise USB
Un certain nombre de constructeurs de machine
n'utilisent pas le panneau de commande standard de
HEIDENHAIN. Dans ce cas, reportez-vous au manuel de la
machine.
Les touches externes – touche START CN ou STOP CN,
par exemple – sont également décrites dans le manuel de
la machine.
