240 Programmation: programmer les contours
6.5 Cont
our
n
ag
es – Coor
données polair
es
6.5 Contournages – Coordonnées
polaires
Résumé
Les coordonnées polaires vous permettent de définir une position par
un angle PA et une distance PR par rapport à un pôle CC défini
précédemment.
L'utilisation des coordonnées polaires est intéressante pour:
„ les positions sur des arcs de cercle
„ les plans avec données angulaires (ex. cercles de trous)

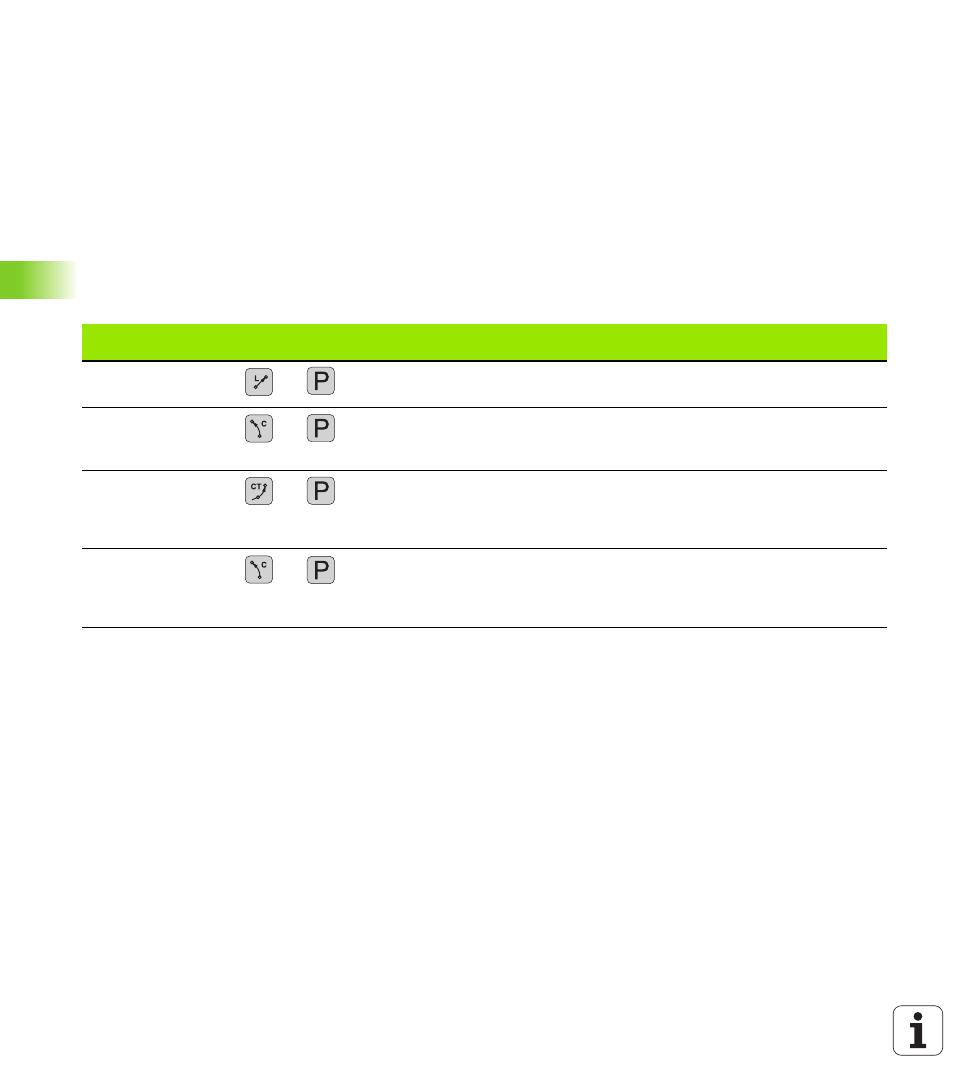

Résumé des fonctions de contournage avec coordonnées polaires
Fonction
Touche de
contournage
Déplacement d'outil Données nécessaires Page
Droite LP + Droite Rayon polaire du point final
de la droite Page 241
Arc de cercle CP + Trajectoire circulaire et
centre de cercle/pôle vers le
point final de l'arc de cercle Angle polaire du point final du
cercle, sens de rotation Page 242
Arc de cercle CTP + Trajectoire circulaire avec
raccordement tangentiel à
l'élément de contour
précédent Rayon polaire, angle polaire
du point final du cercle Page 243
Trajectoire
hélicoïdale (hélice) + Superposition d'une
trajectoire circulaire et d'une
droite Rayon polaire, angle polaire
du point final du cercle,
coordonnée du point final
dans l'axe d’outil Page 244
