HEIDENHAIN iTNC 530 209
5.3 Cor
rection d'outil

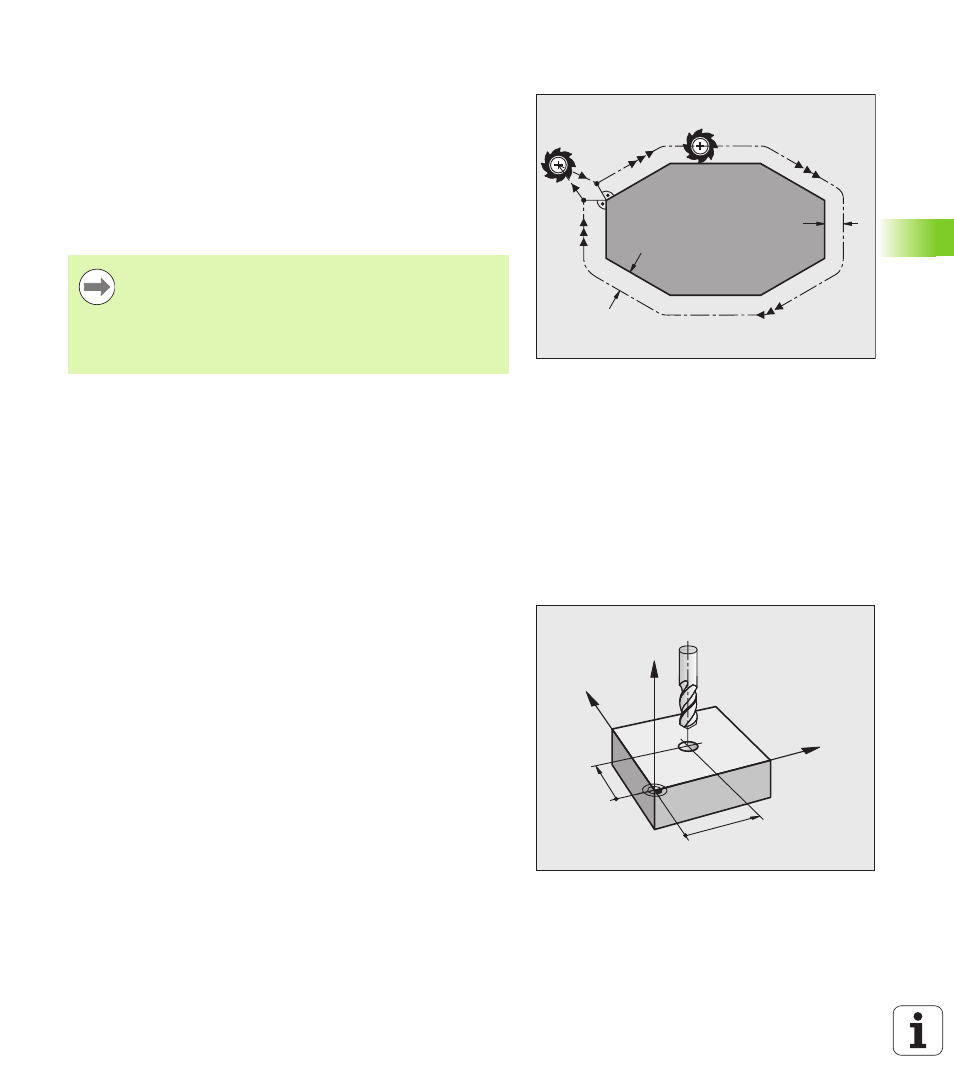

Correction du rayon d'outil
La séquence de programme pour un déplacement d’outil contient
„ RL ou RR pour une correction de rayon
„ R+ ou R-, pour une correction de rayon lors d'un déplacement
paraxial
„ R0 si aucune correction de rayon ne doit être appliquée
La correction de rayon devient active dès qu’un outil est appelé et
déplacé dans une séquence linéaire dans le plan d’usinage avec RL ou
RR
.
Pour une correction de rayon, la TNC tient compte des valeurs Delta
issues aussi bien de la séquence TOOL CALL que du tableau d'outils:
Valeur de correction = R + DR
TOOL CALL
+ DR
TAB
avec
Contournages sans correction de rayon: R0
L'outil se déplace dans le plan d'usinage avec son centre situé soit sur
la trajectoire programmée ou sur les coordonnées programmées.
Application: perçage, pré-positionnement.
R
R
R0
RL
La TNC annule la correction de rayon dans le cas où vous:
„ programmez une séquence linéaire avec R0
„ quittez le contour avec la fonction DEP
„ programmez un PGM CALL
„ sélectionnez un nouveau programme PGM MGT
R : Rayon d'outil R dans la séquence TOOL DEF ou le
tableau d'outils
DR
TOOL CALL
: Surépaisseur DR pour rayon dans séquence TOOL
CALL
(non prise en compte par l'affichage de
position)
DR
TAB:
Surépaisseur DR pour rayon du tableau d'outils
Y
X
Z
X
Y
