12.2 La f
onction PLANE: Inclinaison du plan d'usinag
e (option de logiciel 1)
12.2 La fonction PLANE: Inclinaison
du plan d'usinage (option de
logiciel 1)
Introduction
Avec la fonction PLANE (de l'anglais plane = plan), vous disposez d'une
fonction performante permettant de définir de diverses manières des
plans d'usinage inclinés.
Toutes les fonctions PLANE disponibles dans la TNC décrivent le plan
d'usinage souhaité indépendamment des axes rotatifs réellement
présents sur votre machine. Vous disposez des possibilités suivantes:
Les fonctions d'inclinaison du plan d'usinage doivent être
validées par le constructeur de votre machine!
Vous ne pouvez réellement mettre en œuvre la fonction
PLANE
que sur les machines disposant d'au moins deux
axes rotatifs (table ou/et tête). Exception: vous pouvez
aussi utiliser la fonction PLANE AXIAL si un seul axe rotatif
est présent ou actif sur votre machine.

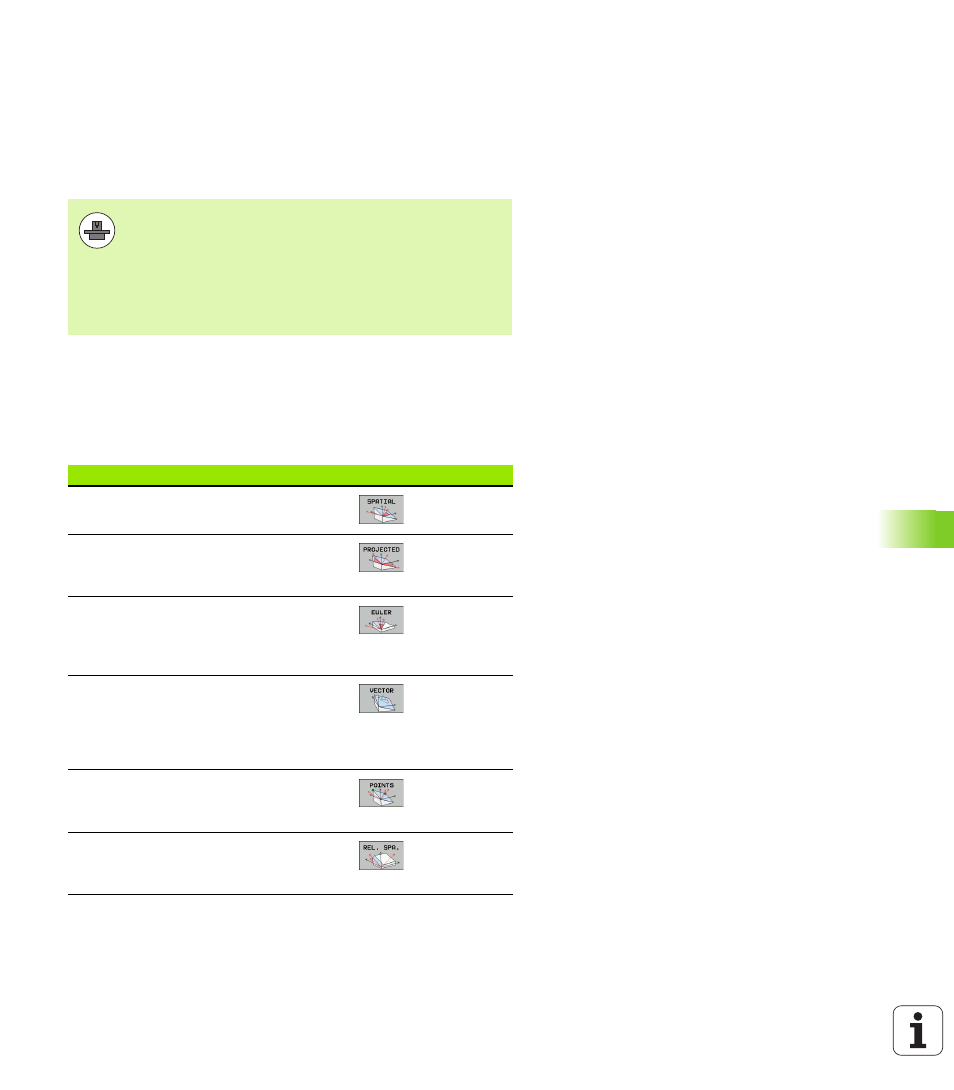

Fonction
Paramètres nécessaires
Softkey
Page
SPATIAL
Trois angles dans l'espace
SPA
, SPB, SPC
PROJETÉ
Deux angles de projection
PROPR
et PROMIN ainsi qu'un
angle de rotation ROT
EULER
Trois angles d'Euler
Précession (EULPR),
Nutation (EULNU) et
Rotation propre(EULROT),
VECTEUR
Vecteur normal pour
définition du plan et
vecteur de base pour
définition de la direction de
l'axe X incliné
POINTS
Coordonnées de trois
points quelconques du
plan à incliner
RELATIF
Un seul angle dans
l'espace, agissant de
manière incrémentale
