510 Programmation: usinage multiaxes
12.5 F
onctions auxiliair
es pour les ax
es r
o
tatifs
Effet
M114 est active en début de séquence et M115, en fin de séquence.
M114 n'agit pas lorsque la correction du rayon d'outil est active.
Pour annuler M114, introduisez M115. M114 est également
désactivée en fin de programme.
Conserver la position de la pointe de l'outil lors
du positionnement des axes inclinés (TCPM):
M128 (option de logiciel 2)
Comportement standard
La TNC déplace l'outil aux positions définies dans le programme
d'usinage. Dans le programme, si la position d'un axe incliné est
modifiée, le décalage qui en résulte sur les axes linéaires doit être
calculé et le déplacement doit être réalisé dans une séquence de
positionnement.

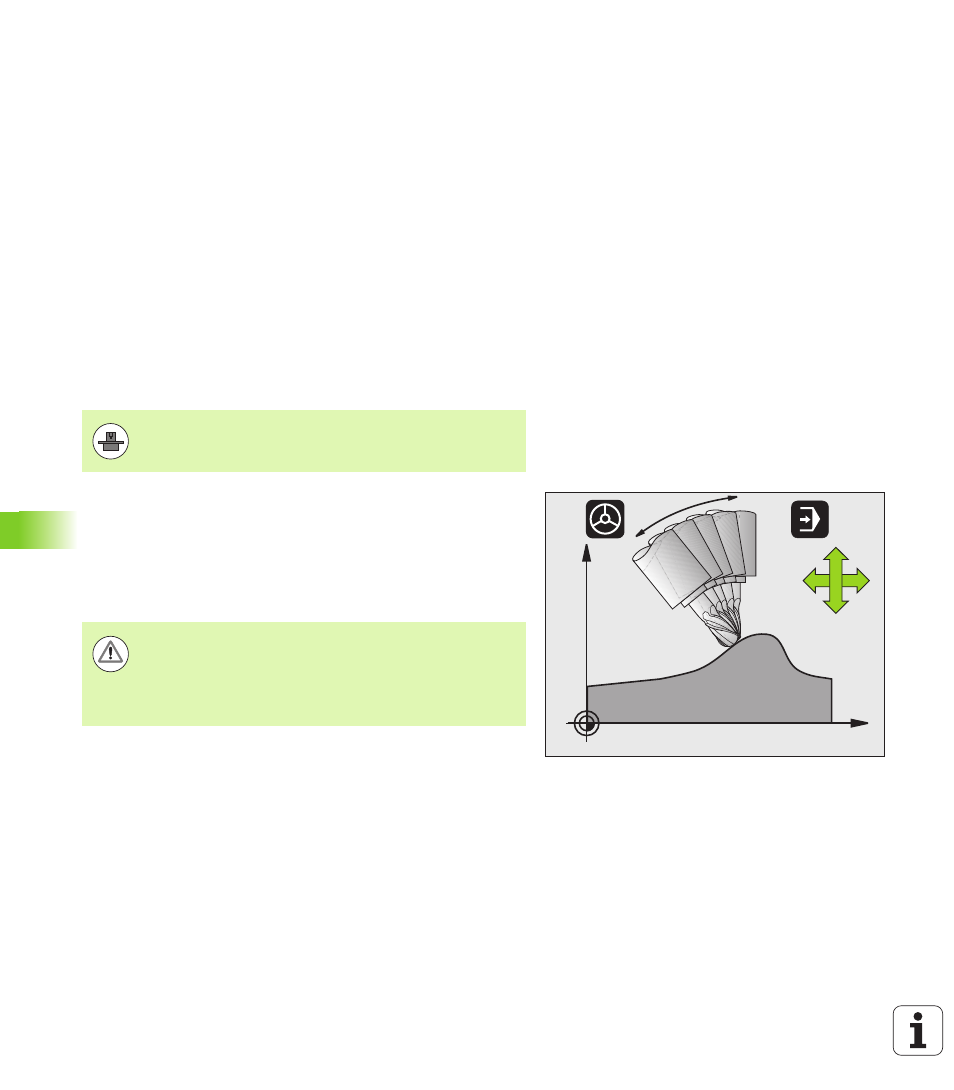

Comportement avec M128 (TCPM: Tool Center Point
Management)
Si la position d'un axe incliné commandé est modifiée dans le
programme, pendant la procédure d'inclinaison, la position de la pointe
de l'outil n'est pas modifiée par rapport à la pièce.
Pour modifier la position de l'axe incliné avec la manivelle pendant
l'exécution du programme, utilisez M128 en liaison avec M118. Lorsque
M128
est active, l'autorisation d'un positionnement avec la manivelle a
lieu dans le système de coordonnées machine.
La géométrie de la machine doit être définie par le
constructeur dans la description de la cinématique.
X
Z
B
Z
X
Attention, danger pour la pièce!
Pour les axes inclinés avec denture Hirth: ne modifier la
position de l'axe incliné qu'après avoir dégagé l'outil.
Sinon, le déverrouillage de la denture pourrait
endommager le contour.
