270 Programmation: importation de données d'un fichier DXF
7.
1 Exploitation de fic
h
iers DXF (option de logiciel)
Configurations par défaut

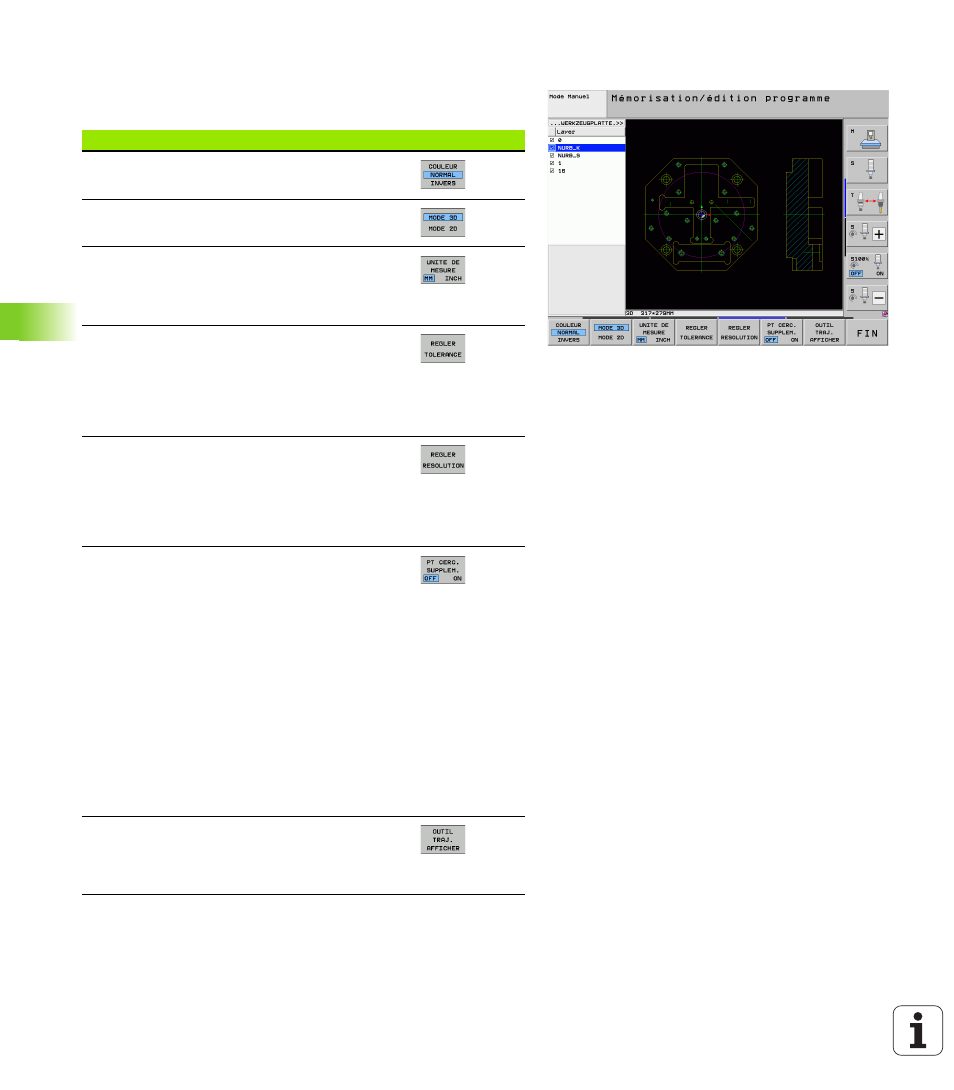

La troisième barre de softkeys offre diverses possibilités de
configuration:
Configuration Softkey
COULEUR NORMAL/INVERS: commutation des
couleurs
MODE 3D/MODE 2D: commutation entre les
modes 2D et 3D
UNITÉ DE MESURE MM/INCH: configurer l'unité
de mesure du fichier DXF. La TNC délivre
également le programme de contour avec cette
unité de mesure
Régler la tolérance: la tolérance définit la distance
entre deux éléments de contour voisins. Cette
tolérance vous permet de compenser des
imprécisions générées lors de la création du
dessin. La configuration par défaut dépend de la
taille du fichier DXF en entier
Régler la résolution: la résolution définit le
nombre de chiffres après la virgule que la TNC
doit utiliser pour générer le programme de
contour. Par défaut: 4 chiffres après la virgule
(correspondant à une résolution de 0.1 µm avec
unité de mesure en MM active)
Mode de validation des points pour les cercles et
segments de cercle: lors de la sélection des
positions d'usinage, ce mode définit si la TNC
doit valider le centre du cercle directement en
cliquant avec la souris (OFF) ou bien si elle doit
d'abord afficher d'autres points du cercle
„ OFF
Ne pas afficher des points supplémentaires
du cercle, valider directement le centre du
cercle lorsque vous cliquez sur un cercle ou
un arc de cercle
„ ON
Afficher des points supplémentaires du
cercle, valider le point du cercle souhaité en
cliquant à nouveau sur le point.
Mode pour validation de points: définir si la TNC
doit ou non afficher la course de déplacement de
l'outil lorsque vous sélectionnez les positions
d'usinage.
