198 Programmation: Outils
5.2 Données d'outils

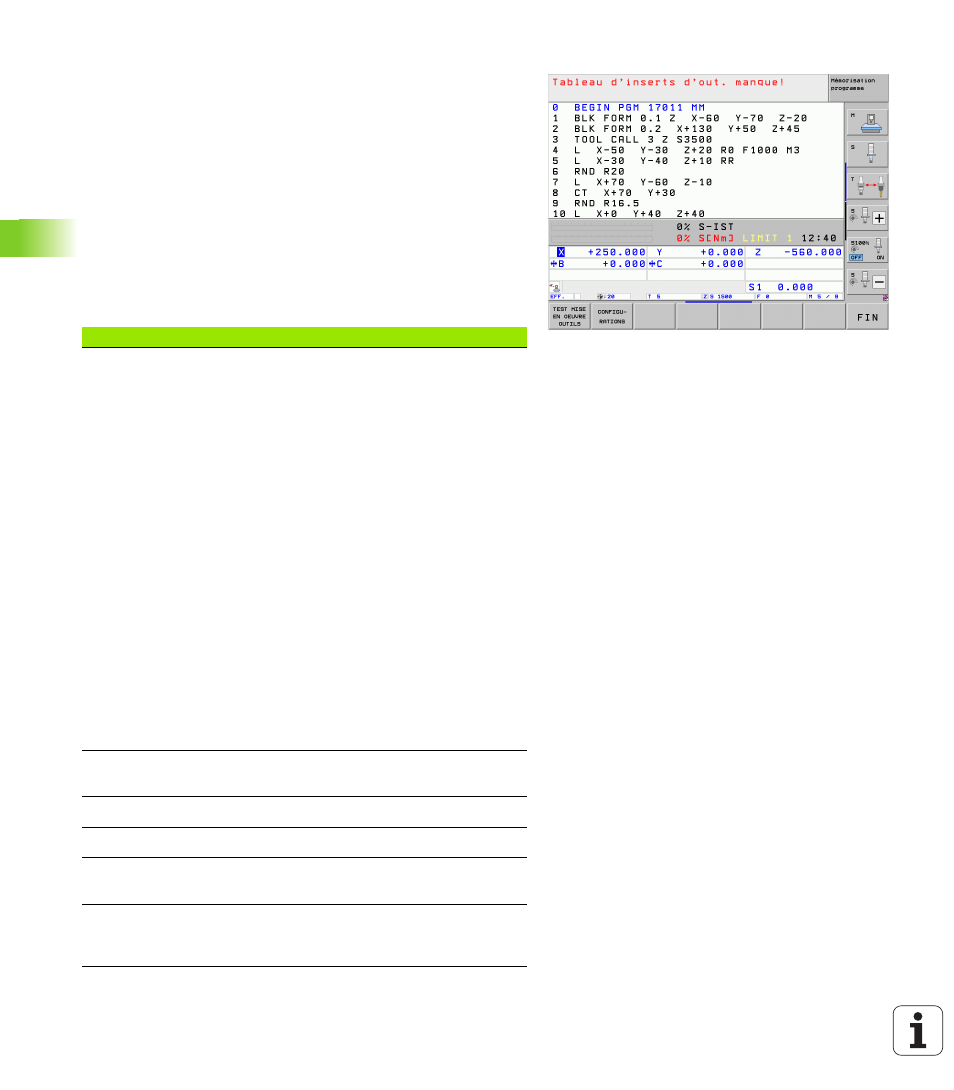

Utiliser le Test d'utilisation des outils
En mode de fonctionnement Exécution de programme, et avec les
softkey UTILISATION OUTILS et TEST D'UTILISATION DES OUTILS,
vous pouvez vérifier, avant le start du programme, si les outils utilisés
disposent d'une durée d'utilisation restante suffisamment importante.
La TNC compare les valeurs effectives de durée d'utilisation du
tableau d'outils avec les valeurs nominales du fichier d'utilisation
d'outils.
Lorsque vous appuyez sur la softkey TEST D'UTILISATION D'OUTILS,
la TNC affiche le résultat du test d'utilisation d'outils dans une fenêtre
auxiliaire. Fermer la fenêtre auxiliaire avec la touche CE.
La TNC mémorise les durées d'utilisation d'outils dans un fichier
séparé portant l'extension pgmname.H.T.DEP. (voir „Modifier la
configuration MOD de fichiers dépendants” à la page 665)Le fichier
d'utilisation d'outils contient les informations suivantes:
Colonne Signification
TOKEN „ TOOL : durée d'utilisation d'outil pour chaque
TOOL CALL . Les enregistrements sont
classés par ordre chronologique
„ TTOTAL : durée d'utilisation totale d'un outil
„ STOTAL : appel d'un sous-programme (y
compris les cycles) ; les enregistrements
sont classés par ordre chronologique
„ TIMETOTAL : la durée d'usinage totale du
programme CN est affichée dans la colonne
WTIME
. Dans la colonne PATH, la TNC
enregistre le chemin d'accès du programme
CN concerné. La colonne TIME contient la
somme de toutes les lignes TIME
(seulement avec Marche broche et sans
déplacements en avance rapide). La TNC
met à 0 toutes les autres colonnes
„ TOOLFILE : dans la colonne PATH, la TNC
enregistre le chemin d'accès au tableau
d’outils que vous avez utilisé pour le test du
programme. Lors du test d’utilisation
d'outils, la TNC peut ainsi déterminer si
vous avez exécuté le test du programme
avec TOOL.T
TNR Numéro d'outil (–1: aucun outil encore
remplacé)
IDX Indice d'outil
NAME Nom d'outil issu du tableau d'outils
TIME Durée d'utilisation de l'outil en secondes
(temps d'avance)
WTIME Durée d'utilisation de l'outil en secondes
(durée d'utilisation totale de changement
d'outil à changement d'outil)
