620 Test de programme et exécution de programme
16.1 Gr
aphiques

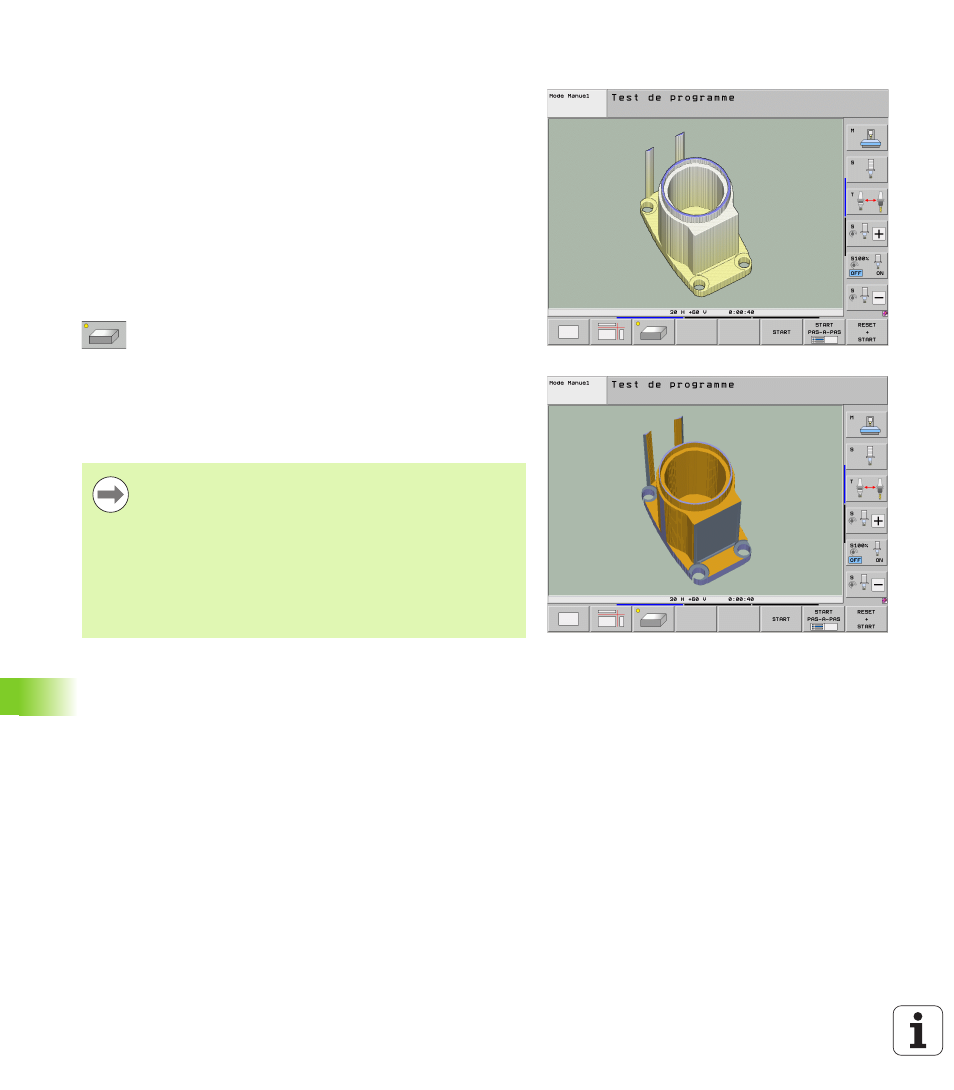

Représentation 3D
La TNC représente la pièce dans l’espace. Si vous disposez du
hardware adéquat, la TNC représente aussi les opérations d'usinage
dans le plan d'usinage incliné ou sur plusieurs faces avec son
graphique 3D en haute résolution.
Avec les softkeys, vous pouvez faire pivoter la vue 3D autour de l'axe
vertical ou la faire basculer autour de l'axe horizontal. Si une souris est
connectée à votre TNC, vous pouvez aussi exécuter cette fonction en
maintenant enfoncée la touche droite de la souris.
Les contours de la pièce brute au début de la simulation peuvent être
représentés sous forme d'un cadre.
Les fonctions zoom sont disponibles en mode Test de programme,
voir „Agrandissement de la découpe”, page 623.
U Sélectionner la vue 3D au moyen des softkeys. En
appuyant deux fois sur la softkey, vous accédez au
graphisme 3D en haute résolution. Cette
commutation n'est possible que si la simulation est
déjà terminée. Le graphique en haute résolution
représente la surface de la pièce usinée de manière
encore plus détaillée
La vitesse de la simulation 3D dépend de la longueur de
l'arête de coupe (colonne LCUTS du tableau d'outils). Si 0
est défini dans LCUTS (configuration par défaut), la
simulation est calculée avec une longueur d'arête infinie,
ce qui entraîne une durée de traitement élevée. Si vous ne
voulez pas définir LCUTS, vous pouvez configurer le
paramètre-machine 7312 avec une valeur comprise entre
5 et 10. Ainsi, la TNC limite en interne la longueur de
l'arête de coupe à une valeur calculée sur la base de
MP7312 multiplié par le diamètre de l'outil.
