HEIDENHAIN iTNC 530
243
6.5 Cont
our
n
ag
es – Coor
données polair
es

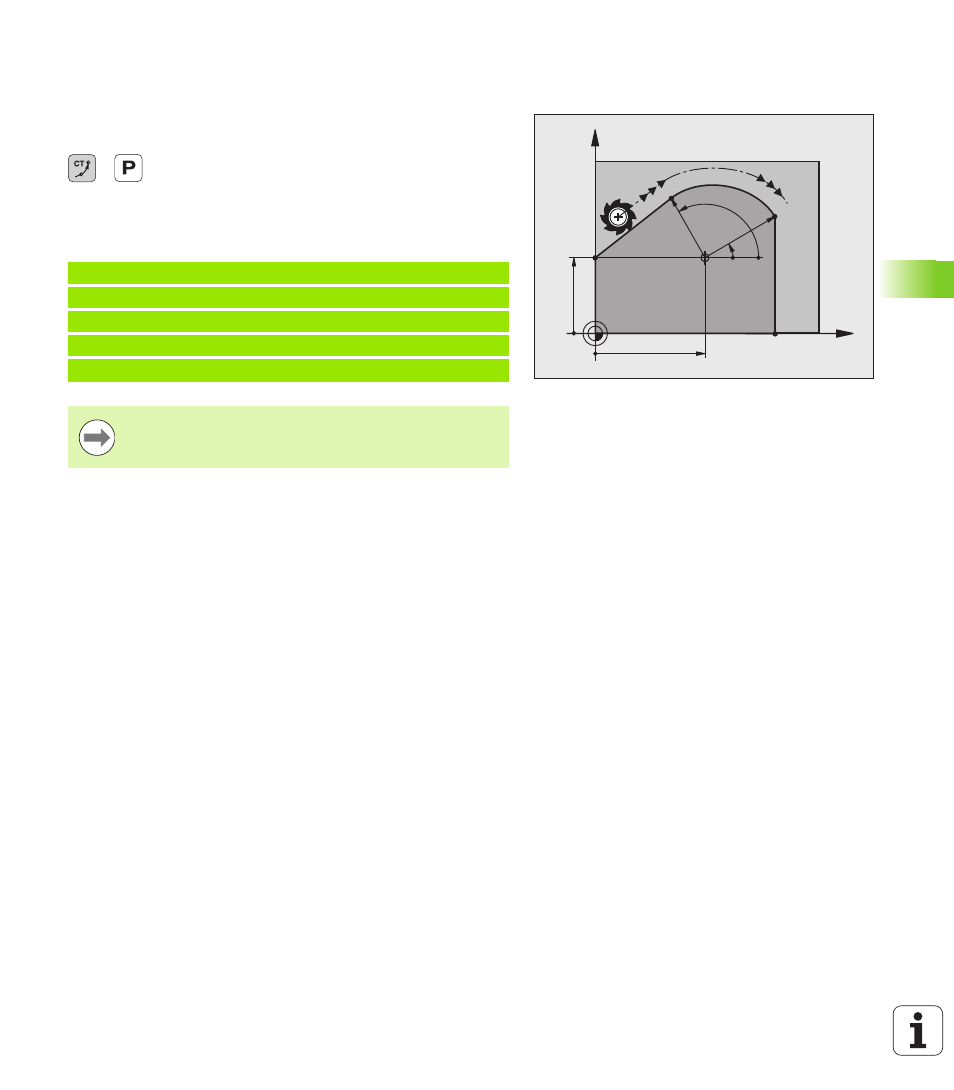

Trajectoire circulaire CTP avec raccordement
tangentiel
L'outil se déplace sur une trajectoire circulaire tangente à un élément
de contour précédent.
U
Rayon des coordonnées polaires PR
: distance entre
le point final de la trajectoire circulaire et le pôle CC
U
Angle des coordonnées polaires PA
: position
angulaire du point final de la trajectoire circulaire
Exemple de séquences CN
X
Y
40
35
CC
30°
120°
R30
R25
12 CC X+40 Y+35
13 L X+0 Y+35 RL F250 M3
14 LP PR+25 PA+120
15 CTP PR+30 PA+30
16 L Y+0
Le pôle n’est pas le centre du cercle de contour!
