HEIDENHAIN iTNC 530 611
15.1 Pr
ogr
ammation et exécution
d'opér
a
tions d'usinag
e simples

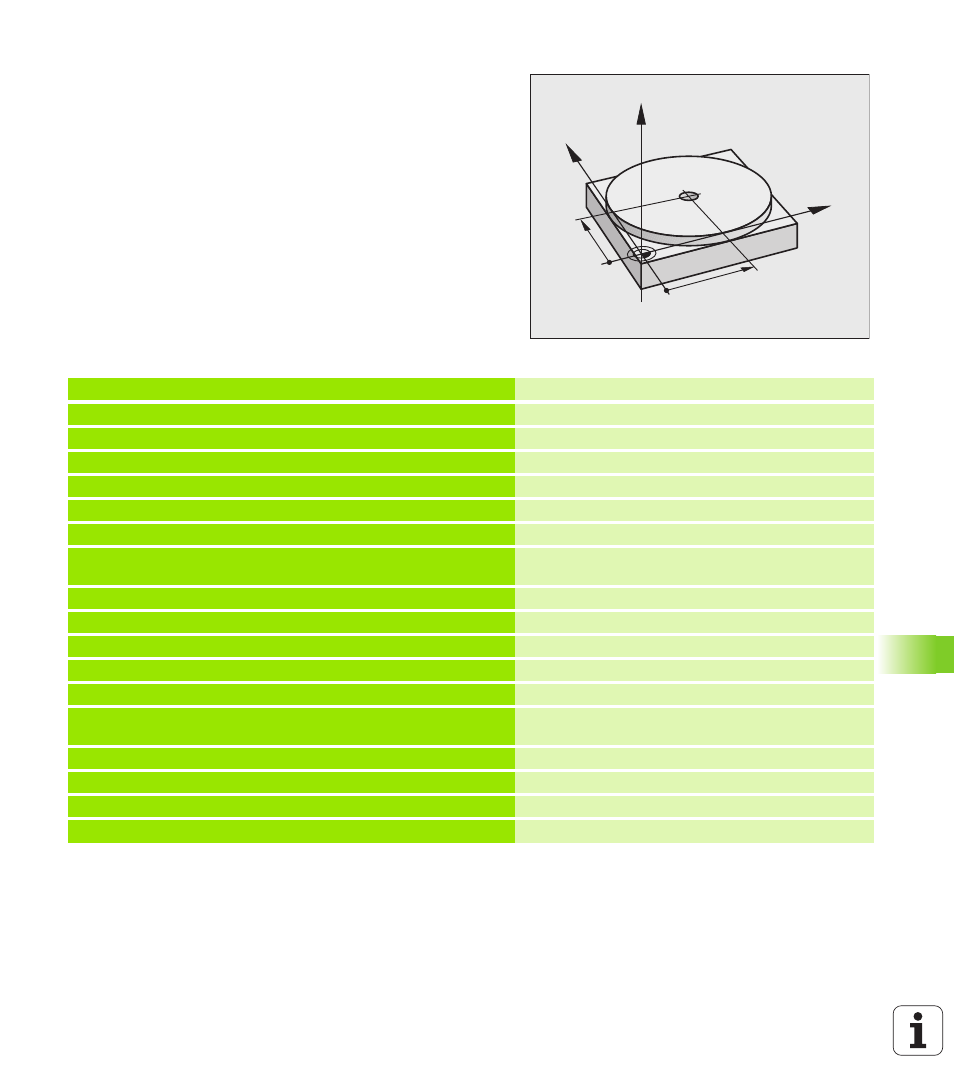

Exemple 1
Un trou de profondeur de 20 mm doit être percé sur une pièce. Après
avoir fixé et dégauchi la pièce, puis initialisé le point d'origine, le trou
peut être programmé en quelques lignes et ensuite usiné.
L'outil est d'abord prépositionné au-dessus de la pièce à l'aide de
séquences linéaires, puis positionné à une distance d'approche de
5 mm au-dessus du trou. Celui-ci est ensuite usiné avec le cycle 200
PERCAGE
.
Fonction droite: voir „Droite L”, page 228, cycle PERCAGE: voir
manuel d'utilisation des cycles, cycle 200 PERCAGE.
Y
X
Z
50
50
0 BEGIN PGM $MDI MM
1 TOOL CALL 1 Z S2000 Appeler l'outil: axe d'outil Z,
Vitesse de rotation broche 2000 tours/min.
2 L Z+200 R0 FMAX Dégager l'outil (F MAX = avance rapide)
3 L X+50 Y+50 R0 FMAX M3 Positionner l'outil avec F MAX au-dessus du trou,
Marche broche
4 CYCL DEF 200 PERCAGE Définir le cycle PERCAGE
Q200=5 ;DISTANCE D'APPROCHE Distance d'approche de l'outil au-dessus du trou à
percer
Q201=-15 ;PROFONDEUR Profondeur de trou (signe = sens de l'usinage)
Q206=250 ;AVANCE PLONGÉE PROF. Avance de perçage
Q202=5 ;PROFONDEUR DE PASSE Profondeur de la passe avant le retrait
Q210=0 ;TEMPO. EN HAUT Temporisation après chaque dégagement, en sec.
Q203=-10 ;COORD. SURFACE PIÈCE Coordonnée de la surface de la pièce
Q204=20 ;SAUT DE BRIDE Distance d'approche de l'outil au-dessus du trou à
percer
Q211=0.2 ;TEMPO. AU FOND Temporisation au fond du trou, en secondes
5 CYCL CALL Appeler le cycle de PERCAGE
6 L Z+200 R0 FMAX M2 Dégager l'outil
7 END PGM $MDI MM Fin du programme
