HEIDENHAIN iTNC 530 215
6.2 Pr
incipes de base des f
onctions de cont
our
nag
e
6.2 Principes de base des fonctions
de contournage
Programmer un déplacement d’outil pour un
usinage
Quand vous créez un programme d'usinage, vous programmez
successivement les fonctions de contournage de chaque élément du
contour de la pièce. Pour cela, vous introduisez habituellement les
coordonnées des points finaux des éléments du contour du
dessin. A partir de ces coordonnées, des données d'outils et de la
correction de rayon, la TNC calcule la trajectoire réelle de l'outil.
La TNC déplace simultanément tous les axes de la machine que vous
avez programmés dans la séquence de contournage.

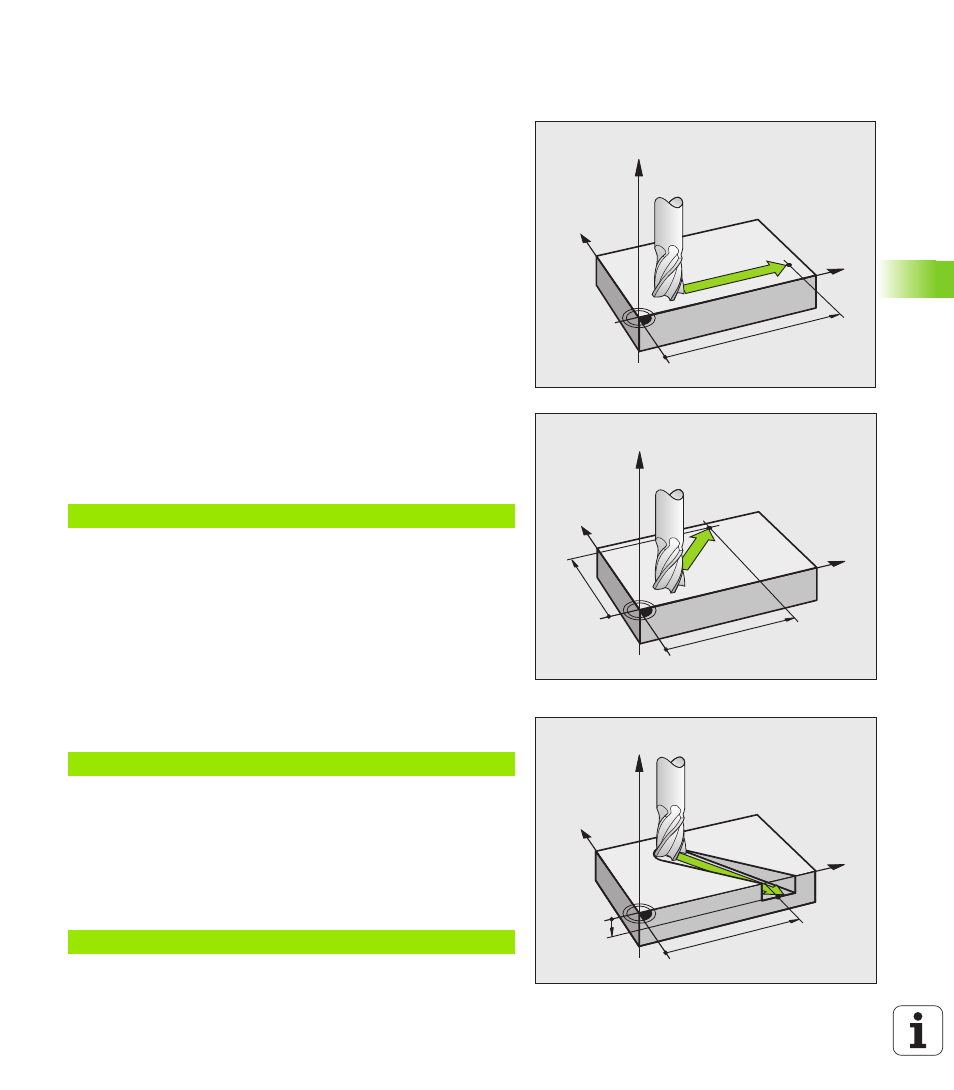

Déplacements parallèles aux axes de la machine
La séquence de programme contient une seule coordonnée: la TNC
déplace l’outil parallèlement à l’axe machine programmé.
Selon la construction de votre machine, et lors de l'exécution, c'est
soit l'outil qui se déplace ou alors la table de la machine avec la pièce
qui y est fixée. Partez toujours du principe que c'est l'outil qui se
déplace lors de la programmation d'un contournage.
Exemple:
L’outil conserve les coordonnées Y et Z et se déplace à la position
X=100. voir figure.
Déplacements dans les plans principaux
La séquence de programme contient deux indications de
coordonnées: la TNC déplace l'outil dans le plan programmé.
Exemple:
L’outil conserve la coordonnée Z et se déplace dans le plan XY à la
position X=70, Y=50. voir figure
Déplacement tridimensionnel
La séquence de programme contient 3 coordonnées: la TNC
positionne l'outil dans l'espace jusqu'à la position programmée.
Exemple:
X
Y
Z
100
50 L X+100
50 Numéro de séquence
L Fonction de contournage „Droite“
X+100 Coordonnées du point final
X
Y
Z
70
50
L X+70 Y+50
X
Y
Z
80
-10 L X+80 Y+0 Z-10
