HEIDENHAIN iTNC 530 409
1
1
.3 Contrôle des éléments de fixation (option logiciel DCM)
11.3 Contrôle des éléments de
fixation (option logiciel DCM)
Principes de base

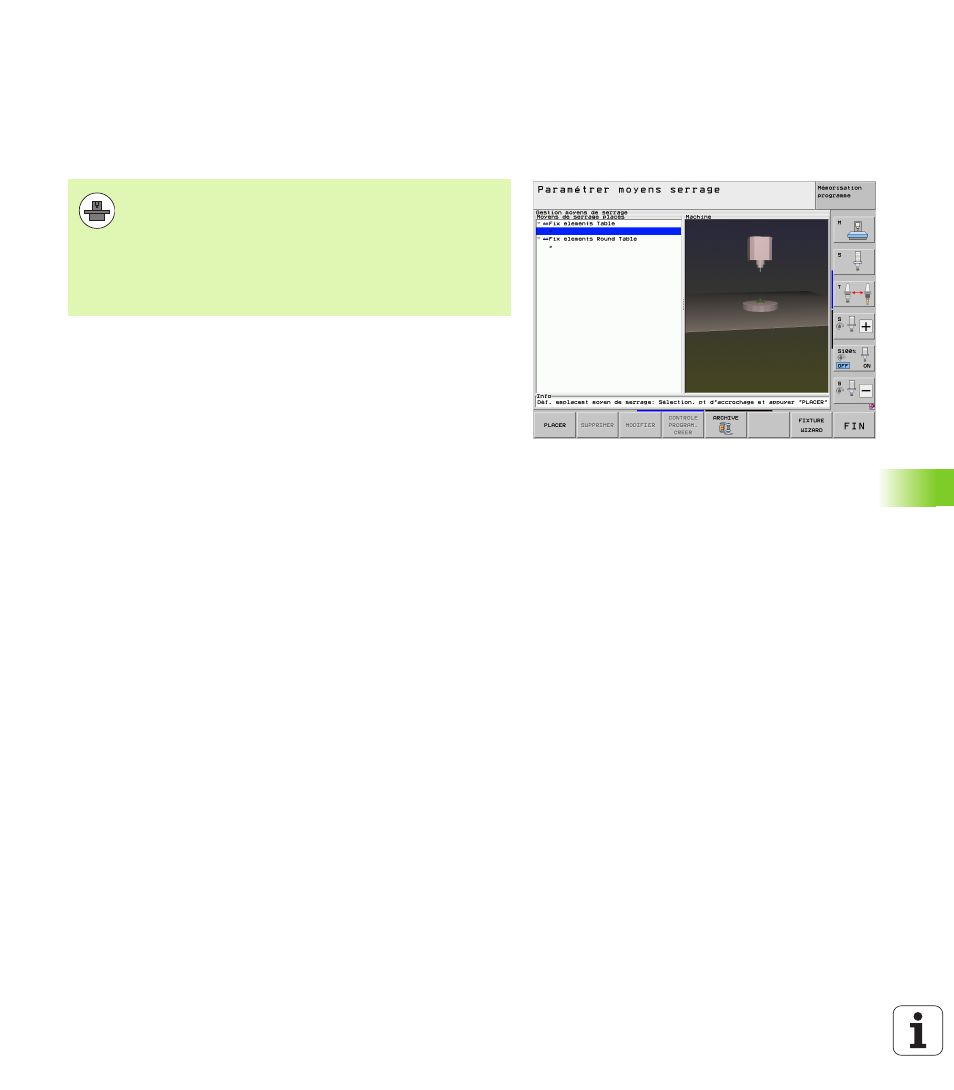

Grâce au gestionnaire des éléments de fixation en mode Manuel, vous
pouvez placer des éléments de fixation basiques dans la zone
d'usinage de la machine de manière à réaliser un contrôle anti-collision
entre l'outil et l'élément de fixation
Pour pouvoir placer des éléments de fixation, plusieurs étapes sont
nécessaires:
„ Créer des modèles d'éléments de fixation
Sur son site, HEIDENHAIN présente dans une bibliothèque
appropriée de modèles d'éléments de fixation (étaux ou mandrins à
mâchoires) (voir „Modèles d'éléments de fixation” à la page 410)
créés avec un logiciel pour PC (KinematicsDesign). Le constructeur
de votre machine peut aussi créer d'autres modèles d'éléments de
fixation et les mettre à votre disposition. Les fichiers de modèles
d'éléments de fixation possèdent l'extension cft
„ Paramétrer les éléments de fixation: FixtureWizard
Avec le FixtureWizard (fixture = fixation), vous définissez les
dimensions exactes des éléments de fixation en paramétrant le
modèle. Le FixtureWizard est un outil pour PC également disponible
dans le gestionnaire des éléments de fixation de la TNC. Il permet
de créer des éléments de fixation à positionner et de dimensions
définies(voir „Paramétrer les éléments de fixation: FixtureWizard” à
la page 410). Les fichiers des éléments de fixation à positionner
possèdent l'extension cfx
„ Placer les éléments de fixation sur la machine
Au moyen d'un menu interactif, la TNC vous guide tout au long du
processus d'étalonnage. Le processus d'étalonnage consiste
principalement à exécuter diverses fonctions de palpage sur
l'élément de fixation et à introduire des valeurs variables (écart entre
les mors d'un étau, par exemple) (voir „Placer un élément de fixation
sur la machine” à la page 412)
„ Vérifier la position de l'élément de fixation étalonné
Après avoir placé l'élément de fixation, vous pouvez si nécessaire
demander à la TNC de créer un programme de mesure qui vous
permettra de vérifier la position effective de l'élément de fixation
placé par rapport à la position nominale. Si les écarts entre la
position nominale et la position effective sont trop importants, la
TNC délivre alors un message d'erreur (voir „Vérifier la position de
l'élément de fixation mesuré” à la page 415)
Pour pouvoir utiliser le contrôle des éléments de fixation,
le constructeur de votre machine doit avoir défini dans la
description cinématique des points d'emplacement
autorisé. Consultez le manuel de la machine!
Pour mesurer les pièces, votre machine doit disposer d'un
palpeur 3D à commutation. Sinon, vous ne pourriez pas
placer d'éléments de fixation sur votre machine.
