2.2 Définition de motifs a
v
e
c P
A
T
TERN DEF

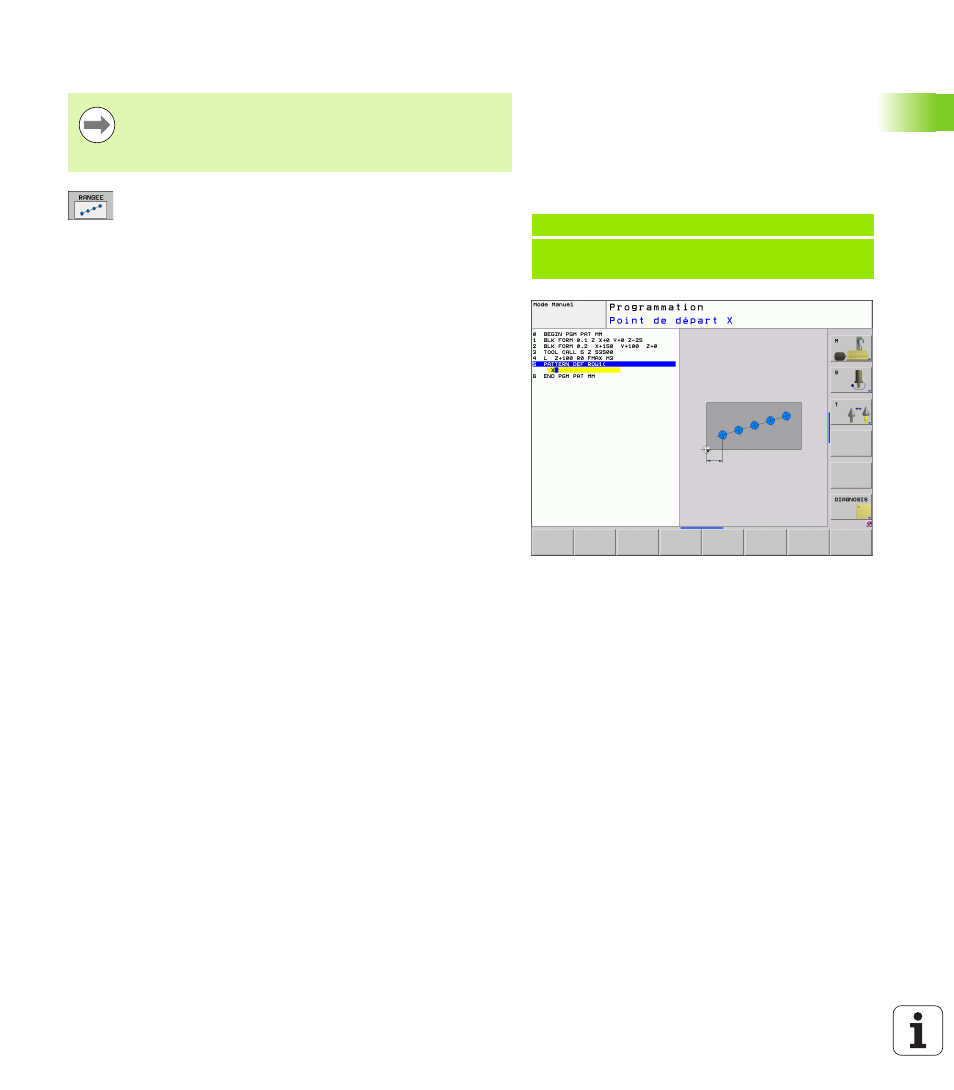

Définir une rangée
U Point initial X (en absolu): Coordonnée du point
initial de la rangée dans l'axe X
U Point initial Y (en absolu): Coordonnée du point
initial de la rangée dans l'axe Y
U Distance positions d'usinage (en incrémental) :
Ecart entre les positions d'usinage. Valeur positive ou
négative
U Nombre d'usinages : Nombre total de positions
d'usinage
U Pivot de l'ensemble du motif (en absolu) : Angle
de rotation autour du point initial introduit. Axe de
référence: Axe principal du plan d'usinage actif
(exemple X avec l'axe d'outil Z). Valeur positive ou
négative
U Coordonnée surface pièce (en absolu): Introduire la
coordonnée Z à laquelle doit débuter l'usinage
Si vous définissez une surface de pièce en Z différente
de 0, cette valeur agit en plus de la valeur du paramètre
Coord. surface pièce Q203 qui est défini dans le cycle
d'usinage.
Exemple: Séquences CN
10 L Z+100 R0 FMAX
11 PATTERN DEF
ROW1 (X+25 Y+33,5 D+8 NUM5 ROT+0 Z+0)
