318 Cycles palpeurs: Initialisation automatique des points de référence
15.3 PREF CENT
. OBL
O
NG (cy
c
le
409, DIN/ISO: G409)
Paramètres du cycle
U Centre 1er axe Q321 (en absolu): centre de l'oblong
dans l'axe principal du plan d'usinage. Plage
d'introduction -99999,9999 à 99999,9999
U Centre 2ème axe Q322 (en absolu): centre de
l'oblong dans l'axe auxiliaire du plan d'usinage. Plage
d'introduction -99999,9999 à 99999,9999
U Largeur oblong Q311 (en incrémental): Largeur de
l'oblong indépendamment de la position dans le plan
d'usinage. Plage d'introduction 0 à 99999,9999
U Axe de mesure (1=1er axe/2=2ème axe) Q272: Axe
sur lequel doit être effectuée la mesure:
1: Axe principal = axe de mesure
2: Axe auxiliaire = axe de mesure
U Hauteur mesure dans l'axe du palpeur Q261 (en
absolu): Coordonnée du centre de la bille (=point de
contact) dans l'axe du palpeur sur lequel doit être
effectuée la mesure. Plage d'introduction
-99999,9999 à 99999,9999
U Distance d'approche Q320 (en incrémental):
Distance supplémentaire entre le point de mesure et
la bille du palpeur. Q320 agit en complément de la
colonne SET_UP (tableau palpeurs). Plage
d'introduction 0 à 99999,9999
U Hauteur de sécurité Q260 (en absolu): Coordonnée
dans l'axe du palpeur excluant toute collision entre le
palpeur et la pièce (matériels de serrage). Plage
d'introduction -99999,9999 à 99999,9999
U Numéro dans tableau Q305: Indiquer le numéro
dans le tableau de points zéro/tableau Preset sous
lequel la TNC doit mémoriser les coordonnées du
centre de l'oblong. Si vous introduisez Q305=0, la
TNC initialise automatiquement le nouveau point de
référence sur le centre de la rainure. Plage
d'introduction 0 à 2999
U Nouveau pt de réf. Q405 (en absolu): Coordonnée
dans l'axe de mesure à laquelle la TNC doit initialiser
le centre de l'oblong. Valeur par défaut = 0. Plage
d'introduction -99999,9999 à 99999,9999

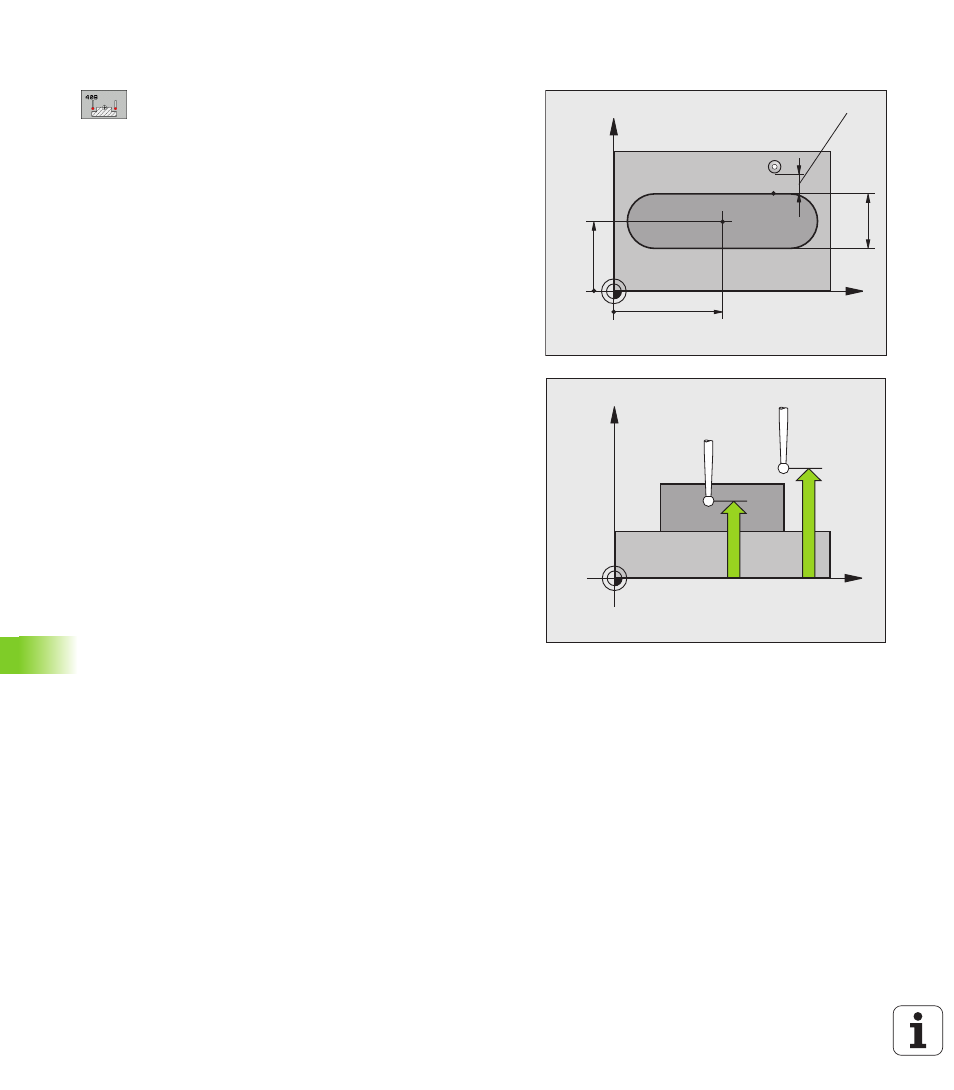

X
Y
Q322
Q321
Q31
1
SET_UP(TCHPROBE.TP)
+
Q320
X
Z
Q261
Q260
