HEIDENHAIN TNC 320 (340 55x-04) Cycle programming Manuel d'utilisation
Page 403
HEIDENHAIN TNC 320
403
16.12 MESURE CER
C
LE TR
OUS (cy
c
le
430, DIN/ISO: G430)
U

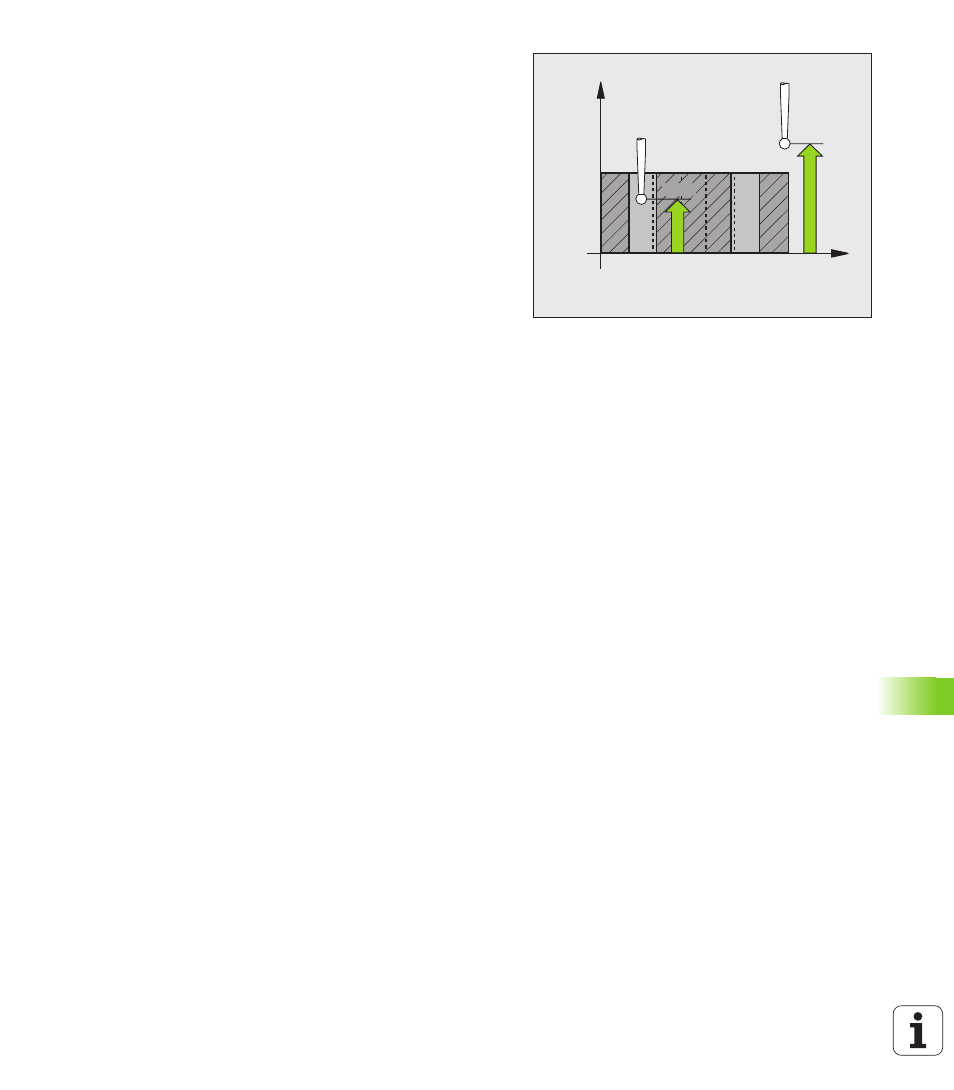

Hauteur mesure dans axe palpage Q261 (en
absolu): Coordonnée du centre de la bille (=point de
contact) dans l'axe du palpeur sur lequel doit être
effectuée la mesure. Plage d'introduction
-99999,9999 à 99999,9999
U
Hauteur de sécurité Q260 (en absolu): Coordonnée
dans l'axe du palpeur excluant toute collision entre le
palpeur et la pièce (matériels de serrage). Plage
d'introduction -99999,9999 à 99999,9999
U
Cote max. Q288: Diamètre max. autorisé pour le
cercle de trous. Plage d'introduction 0 à 99999,9999
U
Cote min. Q289: Diamètre min. autorisé pour le
cercle de trous. Plage d'introduction 0 à 99999,9999
U
Tolérance centre 1er axe Q279: Ecart de position
autorisé dans l'axe principal du plan d'usinage. Plage
d'introduction 0 à 99999,9999
U
Tolérance centre 2ème axe Q280: Ecart de position
autorisé dans l'axe auxiliaire du plan d'usinage. Plage
d'introduction 0 à 99999,9999
X
Z
Q260
Q261
