346 Cycles palpeurs: Initialisation automatique des points de référence
15.1

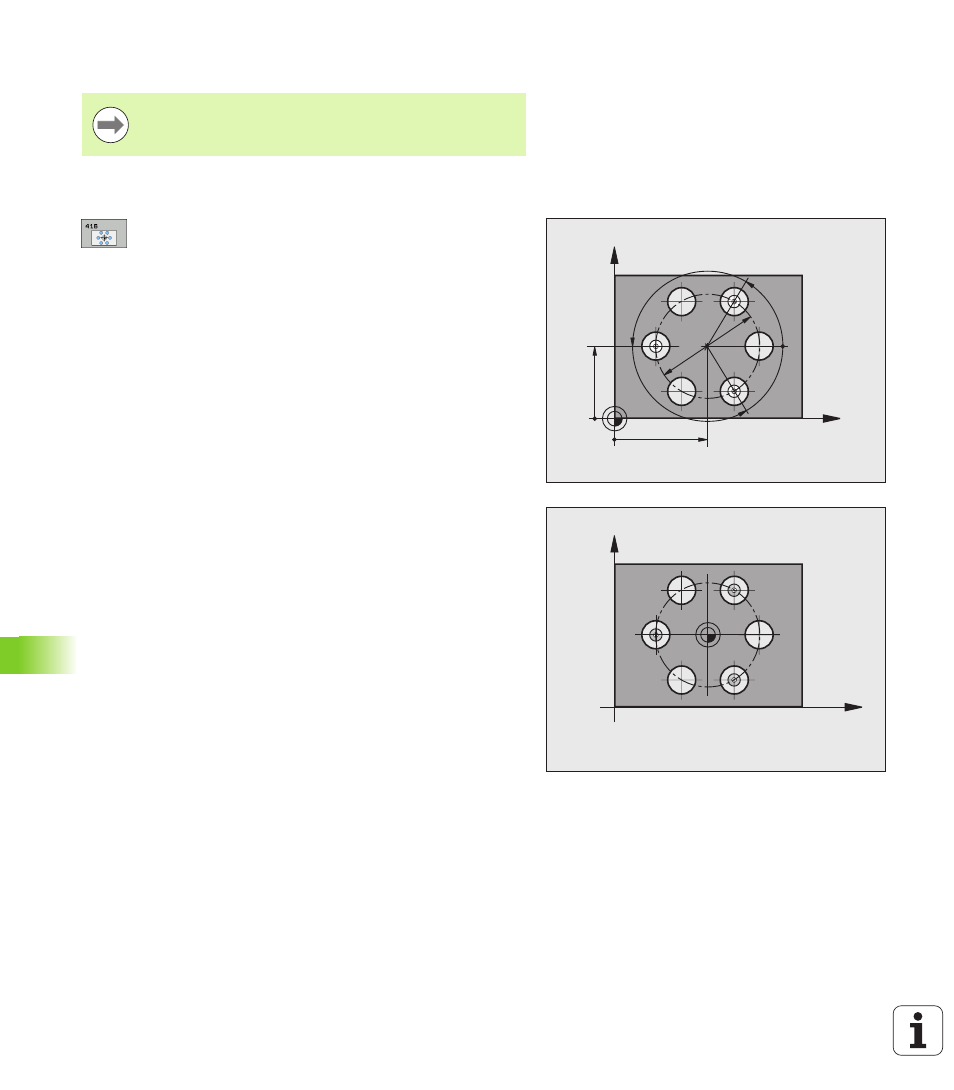

0 POINT DE REFERENCE CENTRE
CER
C
LE DE TR
OUS (cy
c
le 416,
DIN/ISO:
G416)
Attention lors de la programmation:
Paramètres du cycle
U Centre 1er axe Q273 (en absolu): Centre du cercle de
trous (valeur nominale) dans l'axe principal du plan
d'usinage. Plage d'introduction -99999,9999 à
99999,9999
U Centre 2ème axe Q274 (en absolu): Centre du cercle
de trous (valeur nominale) dans l'axe auxiliaire du plan
d'usinage. Plage d'introduction -99999,9999 à
99999,9999
U Diamètre nominal Q262: Introduire le diamètre
approximatif du cercle de trous. Plus le diamètre du
trou est petit et plus vous devez introduire un
diamètre nominal précis. Plage d'introduction -0 à
99999,9999
U Angle 1er trou Q291 (en absolu): Angle en
coordonnées polaires du 1er centre de trou dans le
plan d'usinage. Plage d'introduction -360,0000 à
360,0000
U Angle 2ème trou Q292 (en absolu): Angle en
coordonnées polaires du 2ème centre de trou dans le
plan d'usinage. Plage d'introduction -360,0000 à
360,0000
U Angle 3ème trou Q293 (en absolu): Angle en
coordonnées polaires du 3ème centre de trou dans le
plan d'usinage. Plage d'introduction -360,0000 à
360,0000
U Hauteur mesure dans axe palpage Q261 (en
absolu): Coordonnée du centre de la bille (=point de
contact) dans l'axe du palpeur sur lequel doit être
effectuée la mesure. Plage d'introduction
-99999,9999 à 99999,9999
U Hauteur de sécurité Q260 (en absolu): Coordonnée
dans l'axe du palpeur excluant toute collision entre le
palpeur et la pièce (matériels de serrage). Plage
d'introduction -99999,9999 à 99999,9999
Avant de définir le cycle, vous devez avoir programmé un
appel d'outil pour définir l'axe du palpeur.
X
Y
Q274
Q273
Q262
Q291
Q293
Q292
X
Y
