282 Travail à l'aide des cycles palpeurs
13.2 A
v
ant que v
o
us ne tr
a
v
ailliez a
v
e
c les cy
cles palpeurs!

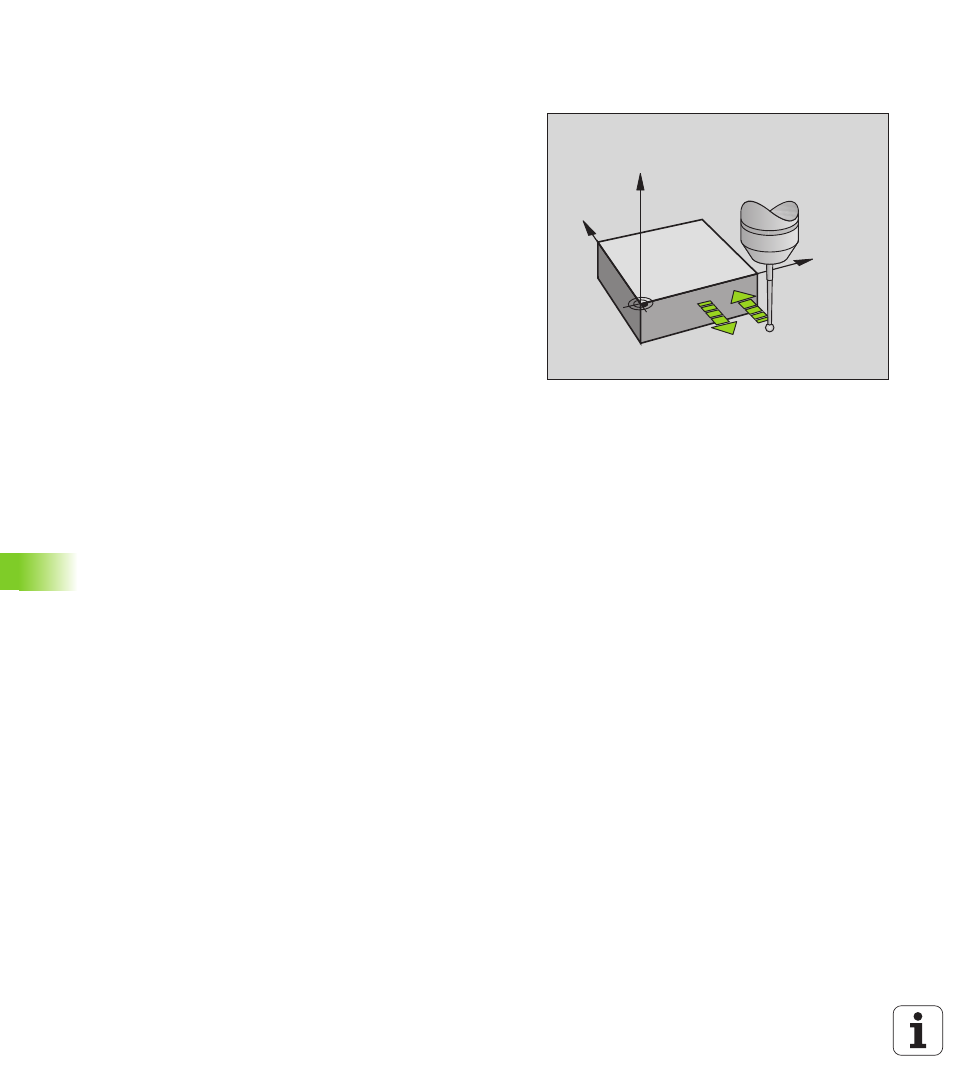

Palpeur à commutation, avance de palpage: F
dans le tableau palpeurs
Dans F, vous définissez l'avance avec laquelle la TNC doit palper la
pièce.
Palpeur à commutation, avance pour
déplacements de positionnement: FMAX
Dans FMAX, vous définissez l'avance suivant laquelle la TNC doit
prépositionner le palpeur ou le positionner entre des points de
mesure.
Palpeur à commutation, avance rapide pour
déplacements de positionnement: F_PREPOS
dans le tableau palpeurs
Dans F_PREPOS, vous définissez si la TNC doit positionner le palpeur
suivant l'avance définie dans FMAX ou bien suivant l'avance rapide de
la machine.
„ Valeur d'introduction = FMAX_PROBE: Positionnement suivant
l'avance définie dans FMAX
„ Valeur d'introduction = FMAX_MACHINE: Prépositionnement suivant
l'avance rapide de la machine
Mesure multiple
Pour optimiser la sécurité de la mesure, la TNC peut exécuter
successivement trois fois la même opération de palpage. Définissez
le nombre de mesures dans le paramètre-machine ProbeSettings >
Configuration du comportement de palpage
> Mode Automatique:
Mesure multiple avec fonction de palpage . Si les valeurs de
positions mesurées s'écartent trop les unes des autres, la TNC délivre
un message d'erreur (valeur limite définie dans la zone de sécurité
pour mesure multiple
). Grâce à la mesure multiple, vous pouvez si
nécessaire calculer des erreurs de mesure accidentelles (provoquées,
par exemple, par des salissures).
Si ces valeurs de mesure sont encore dans la zone de sécurité, la TNC
mémorise la valeur moyenne obtenue à partir des positions
enregistrées.
Zone de sécurité pour mesure multiple
Si vous exécutez une mesure multiple, définissez dans le paramètre-
machine ProbeSettings > Configuration du comportement de
palpage
> Mode Automatique: Zone de sécurité pour mesure
multiple la valeur en fonction de laquelle les valeurs mesurées
peuvent varier entre elles. Si la différence entre les valeurs mesurées
dépasse la valeur que vous avez définie, la TNC délivre un message
d'erreur.
Y
X
Z
F
FMAX
