HEIDENHAIN TNC 320

197

8.2 CORPS D'UN C

Y

LINDRE (cy

c

le

27

, DIN/ISO: G127

, option de logiciel 1)

8.2 CORPS D'UN CYLINDRE

(cycle 27, DIN/ISO: G127, option
de logiciel 1)

Déroulement du cycle

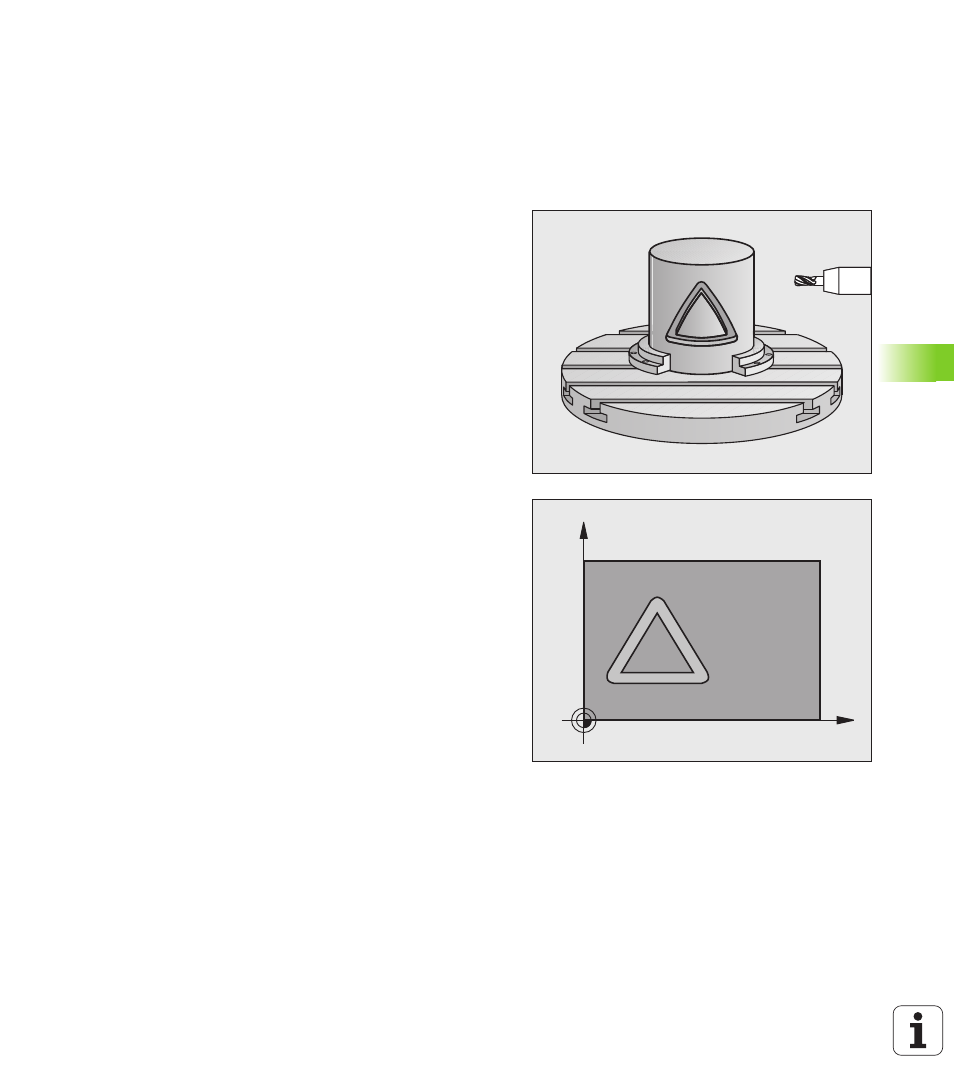

Ce cycle vous permet de transposer le déroulé d'un contour sur le
corps d'un cylindre. Utilisez le cycle 28 si vous désirez fraiser des
rainures de guidage sur le cylindre.

Vous décrivez le contour dans un sous-programme que vous
définissez avec le cycle 14 (CONTOUR).

Dans le sous-programme, vous définissez toujours le contour avec les
coordonnées X et Y, quels que soient les axes rotatifs qui équipent
votre machine. La définition du contour dépend donc de la
configuration de votre machine. Vous disposez des fonctions de
contournage L, CHF, CR, RND et CT.

Vous pouvez introduire soit en degrés, soit en mm (inch) les données
de l'axe angulaire (coordonnées X); à définir avec Q17 lors de la
définition du cycle.

1

La TNC positionne l'outil au-dessus du point de plongée. La
surépaisseur latérale de finition est alors prise en compte

2

Lors de la première profondeur de passe, l'outil fraise le contour
suivant l'avance de fraisage Q12, le long du contour programmé

3

A la fin du contour, la TNC déplace l'outil à la distance d'approche
et le replace au point de plongée

4

Les phases 1 à 3 sont répétées jusqu'à ce que le profondeur de
fraisage programmée Q1 soit atteinte

5

Pour terminer, l'outil retourne à la distance d'approche

C

Z
