.3 SURF
A
C
E REGULIERE (cy
c
le
231, DIN/ISO: G231)
Paramètres du cycle
U

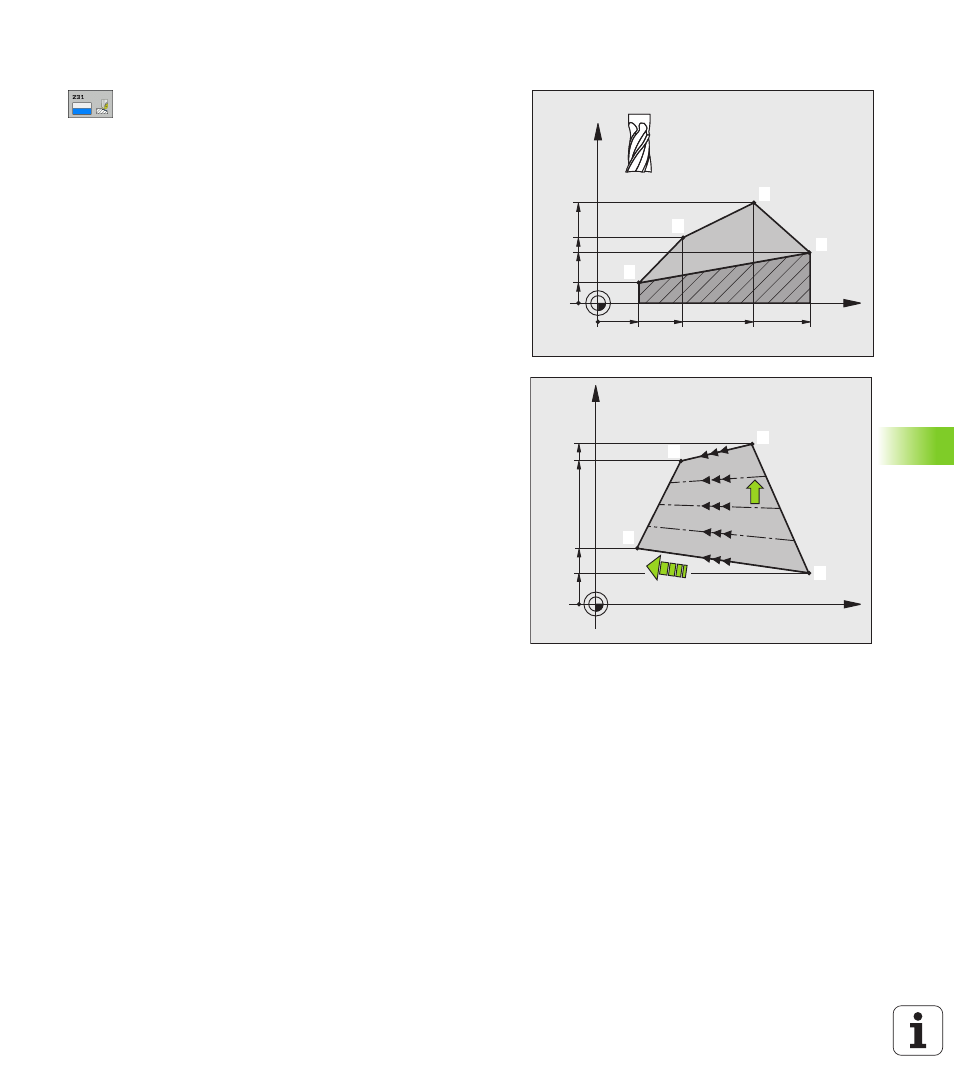

Point initial 1er axe Q225 (en absolu): Coordonnée
du point initial de la surface à usiner ligne à ligne dans
l'axe principal du plan d'usinage. Plage d'introduction
-99999,9999 à 99999,9999
U
Point initial 2ème axe Q226 (en absolu): Coordonnée
du point initial de la surface à usiner ligne à ligne dans
l'axe auxiliaire du plan d'usinage. Plage d'introduction
-99999,9999 à 99999,9999
U
Point initial 3ème axe Q227 (en absolu): Coordonnée
du point initial de la surface à usiner ligne à ligne dans
l'axe de broche. Plage d'introduction -99999,9999 à
99999,9999
U
2ème point 1er axe Q228 (en absolu): Coordonnée
du point final de la surface à usiner ligne à ligne dans
l'axe principal du plan d'usinage. Plage d'introduction
-99999,9999 à 99999,9999
U
2ème point 2ème axe Q229 (en absolu): Coordonnée
du point final de la surface à usiner ligne à ligne dans
l'axe auxiliaire du plan d'usinage. Plage d'introduction
-99999,9999 à 99999,9999
U
2ème point 3ème axe Q230 (en absolu): Coordonnée
du point final de la surface à usiner ligne à ligne dans
l'axe de broche. Plage d'introduction -99999,9999 à
99999,9999
U
3ème point 1er axe Q231 (en absolu): Coordonnée
du point
3
dans l'axe principal du plan d'usinage.
Plage d'introduction -99999,9999 à 99999,9999
U
3ème point 2ème axe Q232 (en absolu): Coordonnée
du point
3
dans l'axe auxiliaire du plan d'usinage.
Plage d'introduction -99999,9999 à 99999,9999
U
3ème point 3ème axe Q233 (en absolu): Coordonnée
du point
3
dans l'axe de broche. Plage d'introduction
-99999,9999 à 99999,9999
X
Z
Q236
Q233
Q227
Q230
Q228
Q225
Q234
Q231
1
4
2
3
X
Y
Q229
Q207
N = Q240
Q226
Q232
Q235
1
2
3
4
