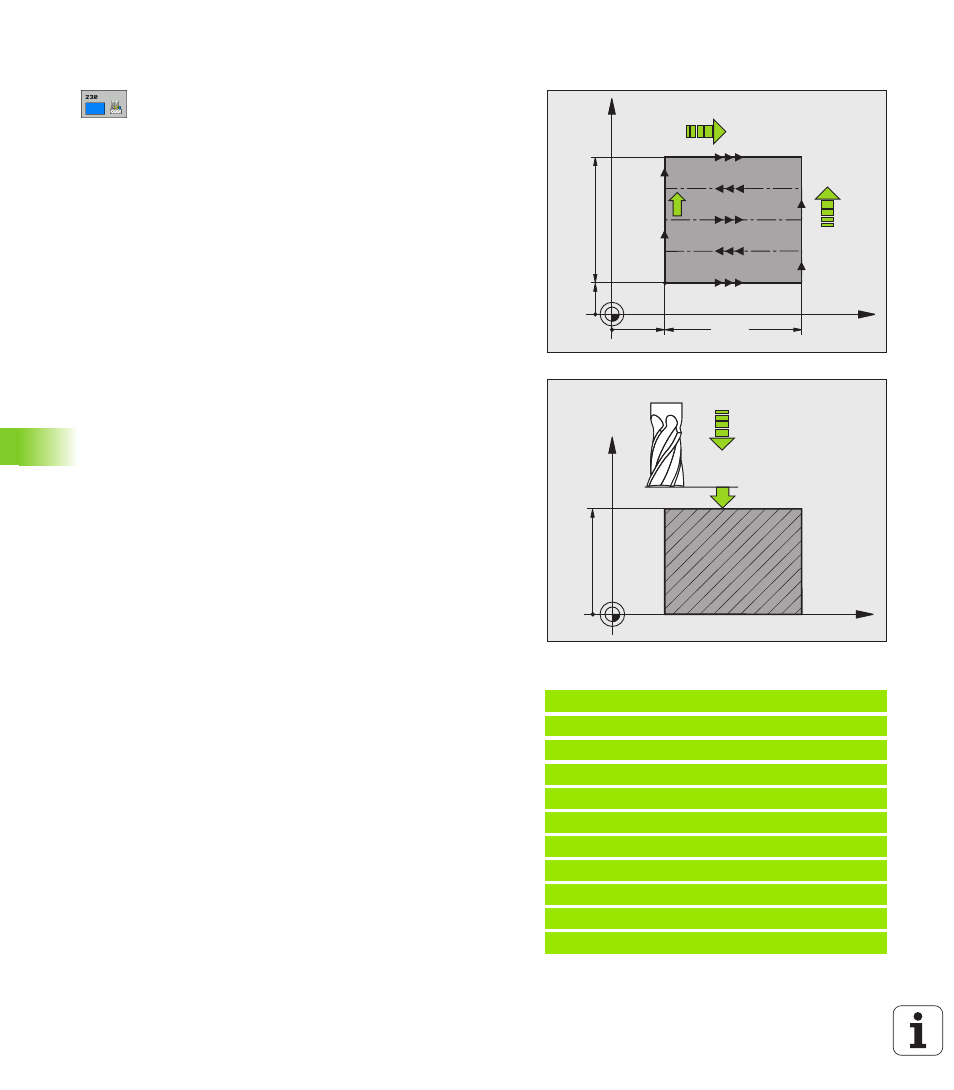

228 Cycles d'usinage: Usinage ligne à ligne
1
0
.2 USINA
GE LIGNE A LIGNE (cy
c
le
230, DIN/ISO: G230)
Paramètres du cycle
U Point initial 1er axe Q225 (en absolu): Coordonnée
du point Min de la surface à usiner ligne à ligne dans
l'axe principal du plan d'usinage. Plage d'introduction
-99999,9999 à 99999,9999
U Point initial 2ème axe Q226 (en absolu): Coordonnée
du point Min de la surface à usiner ligne à ligne dans
l'axe auxiliaire du plan d'usinage. Plage d'introduction
-99999,9999 à 99999,9999
U Point initial 3ème axe Q227 (en absolu): Hauteur
dans l'axe de broche à laquelle sera effectué l'usinage
ligne-à-ligne. Plage d'introduction -99999,9999 à
99999,9999
U 1er côté Q218 (incrémental): Longueur de la surface
à usiner ligne à ligne dans l'axe principal du plan
d'usinage (se réfère au point initial du 1er axe. Plage
d'introduction 0 à 99999,9999
U 2ème côté Q219 (incrémental): Longueur de la
surface à usiner ligne à ligne dans l'axe auxiliaire du
plan d'usinage (se réfère au point initial 2ème axe.
Plage d'introduction 0 à 99999,9999
U Nombre de coupes Q240: Nombre de lignes sur
lesquelles la TNC doit déplacer l'outil dans la largeur.
Plage d'introduction 0 à 99999
U Avance plongée en profondeur Q206: Vitesse de
déplacement de l'outil lors de son déplacement de la
distance d'approche jusqu'à la profondeur de
fraisage, en mm/min. Plage d'introduction 0 à
99999,9999, en alternative FAUTO, FU, FZ
U Avance de fraisage Q207: Vitesse de déplacement
de l'outil lors du fraisage, en mm/min. Plage
d'introduction 0 à 99999,9999, en alternative FAUTO,
FU, FZ
U Avance transversale Q209: Vitesse de l’outil lors de
son déplacement à la ligne suivante, en mm/min.; si
vous vous déplacez obliquement dans la matière,
programmez Q209 inférieur à Q207; si vous vous
déplacez obliquement dans le vide, Q209 peut être
supérieur à Q207. Plage d'introduction 0 à
99999,9999, en alternative FAUTO, FU, FZ
U Distance d'approche Q200 (en incrémental):
Distance entre la pointe de l'outil et la profondeur de
fraisage pour le positionnement en début et en fin de
cycle. Plage d'introduction 0 à 99999,9999
Exemple: Séquences CN
71 CYCL DEF 230 LIGNE À LIGNE
Q225=+10 ;PT INITIAL 1ER AXE
Q226=+12 ;PT INITIAL 2ÈME AXE
Q227=+2.5 ;PT INITIAL 3ÈME AXE
Q218=150 ;1ER CÔTÉ
Q219=75 ;2ÈME CÔTÉ
Q240=25 ;NOMBRE DE COUPES
Q206=150 ;AVANCE PLONGÉE PROF.
Q207=500 ;AVANCE FRAISAGE
Q209=200 ;AVANCE TRANSVERSALE
Q200=2 ;DISTANCE D'APPROCHE
X
Y
Q226
Q225
Q219
Q218
Q207
Q209
N = Q240
X
Z
Q200
Q227
Q206
