HEIDENHAIN TNC 320 329

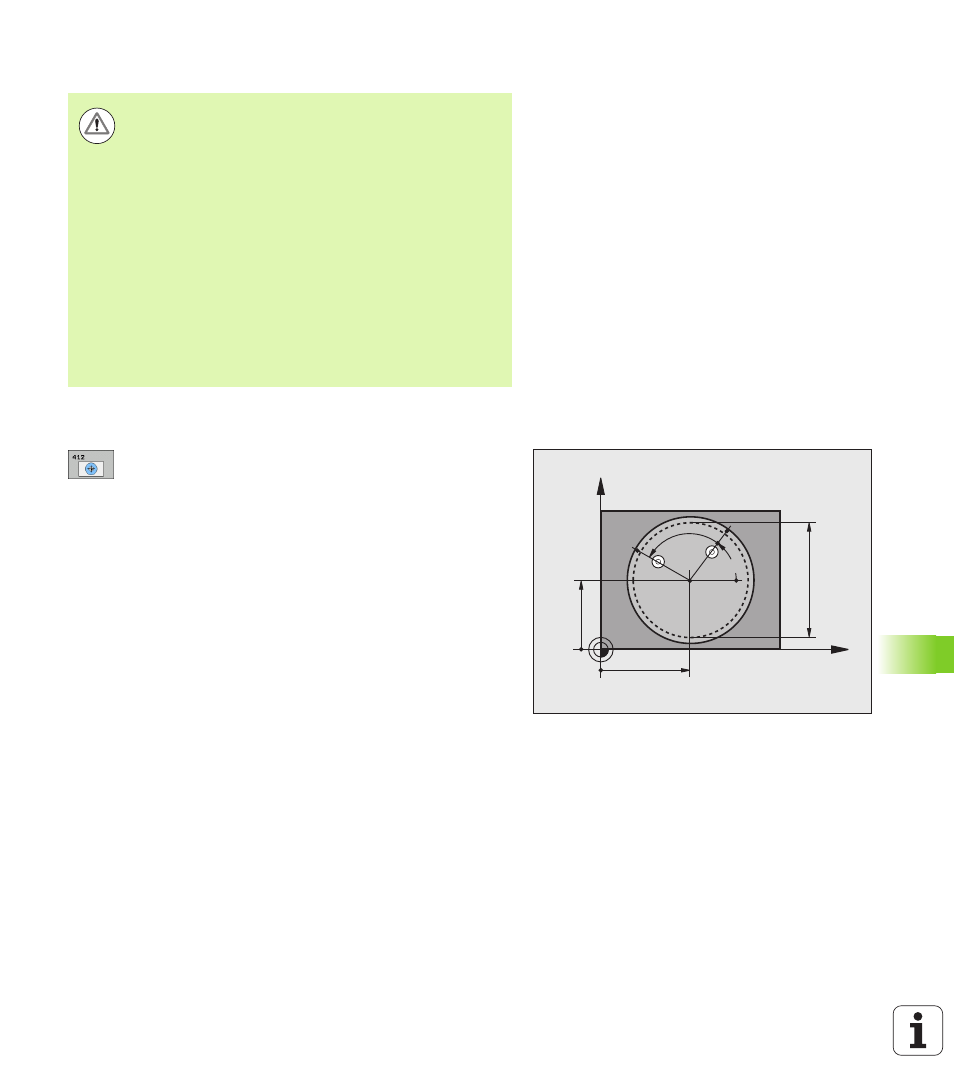

15.6 POINT DE REFERENCE INTERIEUR
CER
C
LE (cy
c
le 412, DIN/ISO: G412)
Attention lors de la programmation:
Paramètres du cycle
U Centre 1er axe Q321 (en absolu): Centre de la poche
dans l'axe principal du plan d'usinage. Plage
d'introduction -99999,9999 à 99999,9999
U Centre 2ème axe Q322 (en absolu): Centre de la
poche dans l'axe auxiliaire du plan d'usinage Si vous
programmez Q322 = 0, la TNC aligne le centre du trou
sur l'axe Y positif; si vous programmez Q322 différent
de 0, la TNC aligne le centre du trou sur la position
nominale. Plage d'introduction -99999,9999 à
99999,9999
U Diamètre nominal Q262: Diamètre approximatif de la
poche circulaire (trou). Introduire de préférence une
valeur trop petite. Plage d'introduction 0 à
99999,9999
U Angle initial Q325 (en absolu): Angle compris entre
l'axe principal du plan d'usinage et le premier point de
palpage. Plage d'introduction -360,0000 à 360,0000
U Incrément angulaire Q247 (en incrémental): Angle
compris entre deux points de mesure; le signe de
l'incrément angulaire détermine le sens de rotation
(- = sens horaire) pour le déplacement du palpeur
vers le point de mesure suivant. Si vous désirez
étalonner des arcs de cercle, programmez un
incrément angulaire inférieur à 90°. Plage
d'introduction -120,0000 à 120,0000
Attention, risque de collision!
Pour éviter toute collision entre le palpeur et la pièce,
introduisez le diamètre nominal de la poche (trou) de
manière à ce qu'il soit de préférence trop petit.
Si les dimensions de la poche et la distance d'approche ne
permettent pas d'effectuer un pré-positionnement à
proximité des points de palpage, la TNC palpe toujours en
partant du centre de la poche. Dans ce cas, le palpeur ne
se déplace pas à la hauteur de sécurité entre les quatre
points de mesure.
Plus l'incrément angulaire programmé Q247 est petit et
plus le point de référence calculé par la TNC sera imprécis.
Valeur d'introduction min.: 5°.
Avant de définir le cycle, vous devez avoir programmé un
appel d'outil pour définir l'axe du palpeur.
X
Y
Q322
Q321
Q262
Q325
Q247
