HEIDENHAIN TNC 320

293

14.3 R

O

T

A

TION DE BA

SE a

v

e

c deux tr

ous (cy

c

le 40

1, DIN/ISO: G40

1

)

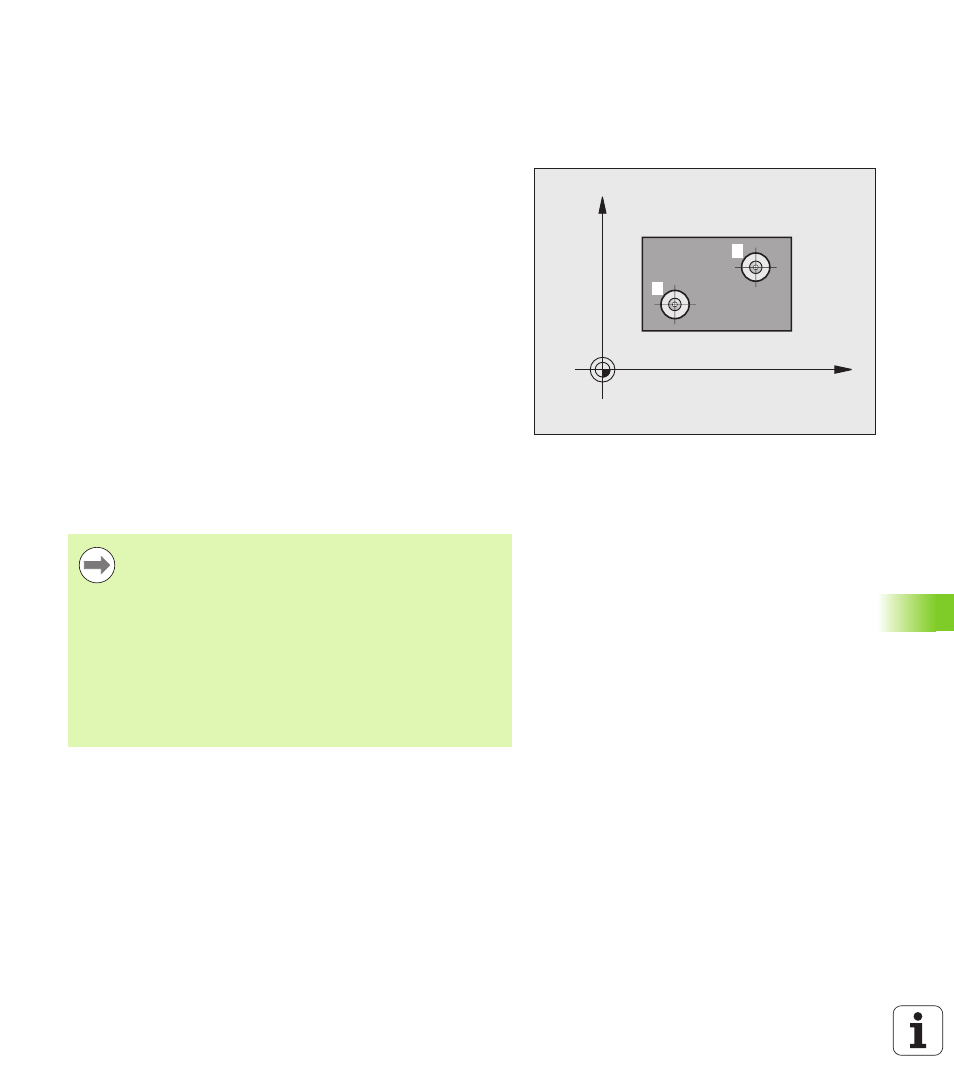

14.3 ROTATION DE BASE avec deux

trous (cycle 401, DIN/ISO: G401)

Déroulement du cycle

Le cycle palpeur 401 enregistre les centres de deux trous. La TNC
calcule ensuite l'angle formé par l'axe principal du plan d'usinage et la
droite reliant les centres des trous. Avec la fonction Rotation de base,
la TNC compense la valeur mesurée. En alternative, vous pouvez aussi
compenser le désaxage calculé par une rotation du plateau circulaire.

1

La TNC positionne le palpeur en avance rapide (valeur de la
colonne FMAX) et selon la logique de positionnement (cf.
„Exécuter les cycles palpeurs” à la page 283)
au centre
programmé du premier trou

1

2

Le palpeur se déplace ensuite à la hauteur de mesure programmée
et enregistre le centre du premier trou en palpant quatre fois

3

Puis, la TNC rétracte le palpeur à la hauteur de sécurité et le
positionne sur le centre programmé du second trou

2

4

La TNC déplace le palpeur à la hauteur de mesure programmée et
enregistre le centre du deuxième trou en palpant quatre fois

5

Pour terminer, la TNC rétracte le palpeur à la hauteur de sécurité
et exécute la rotation de base calculée

Attention lors de la programmation:

X

Y

1

2

Avant de définir le cycle, vous devez avoir programmé un
appel d'outil pour définir l'axe du palpeur.

La TNC annule une rotation de base active en début de
cycle.

Si vous désirez compenser le désaxage au moyen d’une
rotation du plateau circulaire, la TNC utilise alors
automatiquement les axes rotatifs suivants:

„

C avec axe d’outil Z

„

B avec axe d’outil Y

„

A avec axe d’outil X
